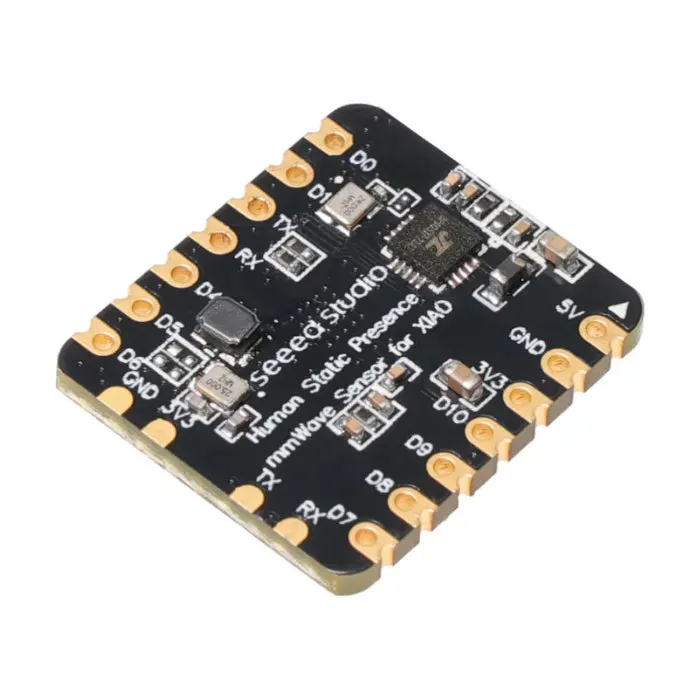

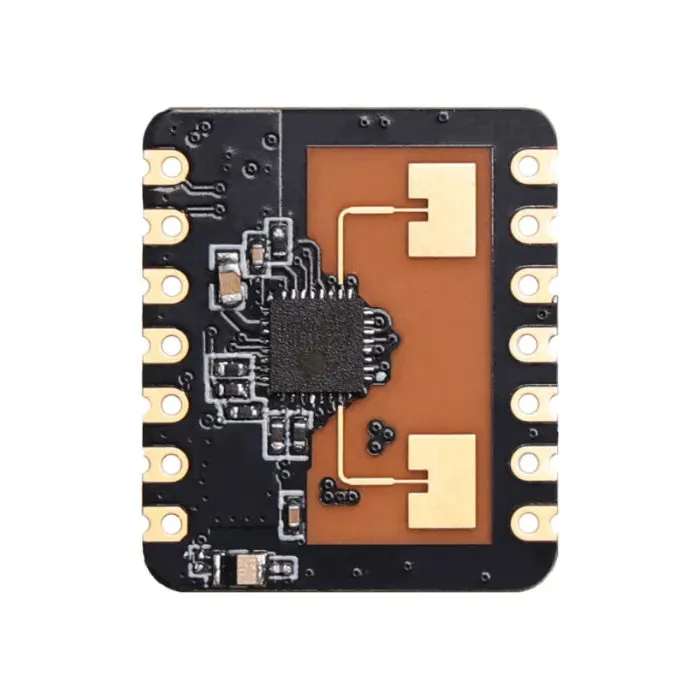

Seeed Studio 24GHz mmWave senzor statické přítomnosti člověka pro XIAO je kompaktní radarový modul s vysokou citlivostí navržený pro sérii Seeed Studio XIAO. Díky technologii frekvenčně modulovaného kontinuálního vlnění (FMCW) přesně detekuje přítomnost člověka, včetně pohybu, mikropohybů a stacionárních stavů, což z něj činí ideální řešení pro chytré domácnosti, automatizaci založenou na přítomnosti a systémy úspory energie.
Klíčové vlastnosti
-
Vysoká citlivost: S přesností detekuje přítomnost lidí a jemné pohyby.
-
Technologie FMCW: Pracuje na frekvenci 24GHz, nabízí imunitu vůči rušení z prostředí.
-
Všestranná detekce: Identifikuje jak pohybující se, tak i nehybné osoby, včetně těch sedících nebo ležících.
-
Přátelský k soukromí: Zajišťuje soukromí uživatele tím, že nezaznamenává vizuální data.
-
Snadná integrace: Kompatibilní s Arduino IDE, ESPHome a Home Assistant pro bezproblémové nastavení a ovládání.
Specifikace
| Parametr | Hodnota |
|---|---|
| Provozní frekvence | 24GHz – 24,25GHz |
| Provozní napětí | DC 3,3V |
| Kapacita napájení | >200mA |
| Průměrný provozní proud | 79mA |
| Modulace | FMCW |
| Cílová aplikace | Detekce přítomnosti člověka |
| Detekční vzdálenost | 0,75 m ~ 6 m (nastavitelné) |
| Úhel detekce | ±60° |
| Rozlišení vzdálenosti | 0.75m |
| Šířka pásma sweep | 250MHz |
| Rozsah okolní teploty | -40℃ až +85℃ |
| Rozměry modulu | 18mm × 22mm |
Přehled hardwaru
Tato fotografie popisuje, jak připojit 24GHz mmWave senzor pro XIAO s XIAO:
Aplikace
-
Detekce přítomnosti v chytré domácnosti
-
Detekce statické obsazenosti člověkem
-
Monitorování spánku nebo nečinnosti
-
Bezkontaktní systémy ovládání světel
-
Energeticky úsporná automatizace HVAC
| HSCODE | 8526109090 |
| USHSCODE | 8517180050 |
| UPC | |
| EUHSCODE | 8471707000 |
| COO | ČÍNA |
Dokumenty
24GHz mmWave pro XIAO Datasheet-V1.00
24GHz mmWave pro XIAO Uživatelský protokol – příručka
24GHz mmWave pro XIAO SCH
HLKRadarTool

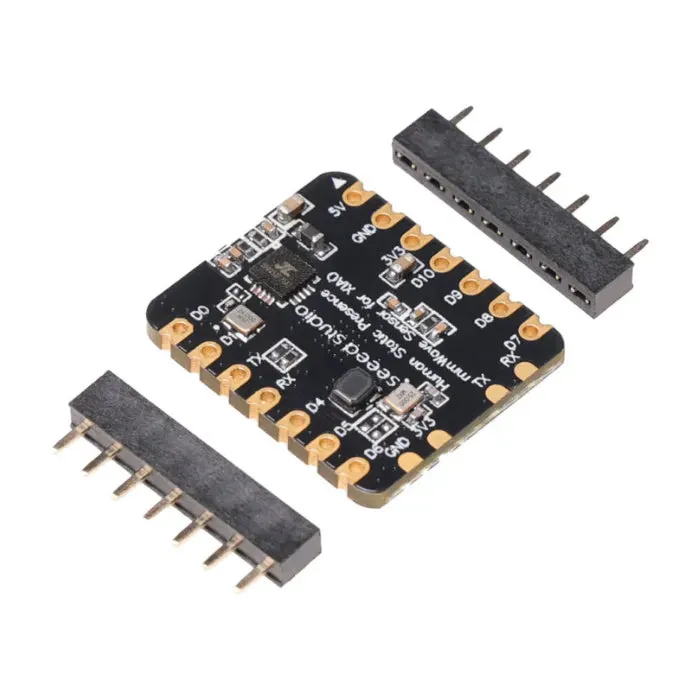

Seznam součástek
|
24GHz mmWave senzor pro XIAO – statická přítomnost člověka |
x1 |
|
7pinový samičí konektor |
x2 |
