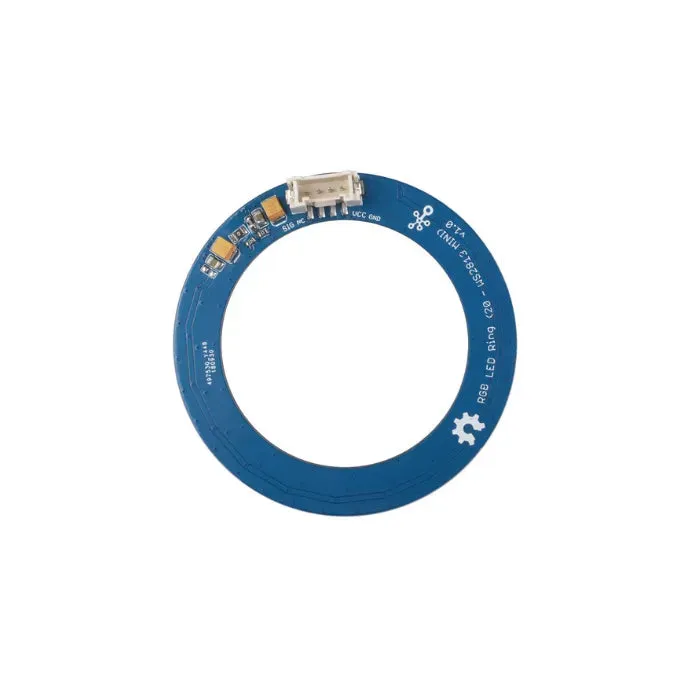

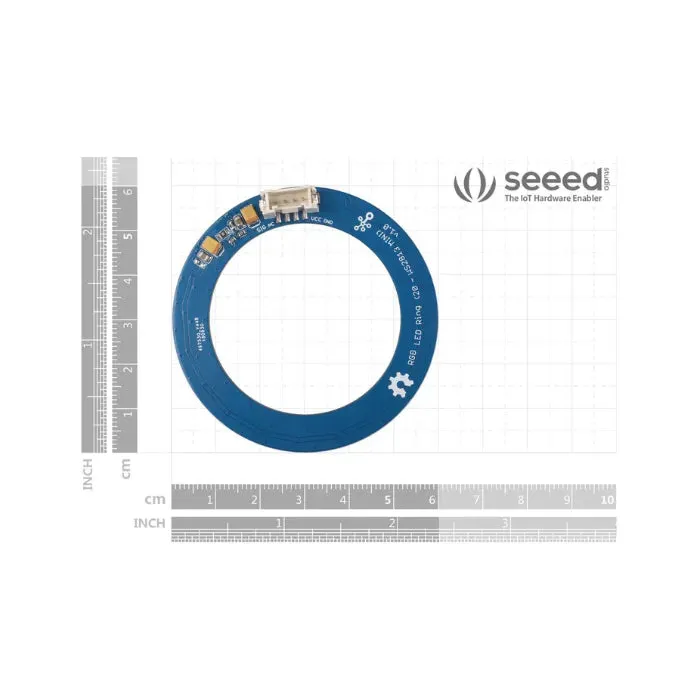

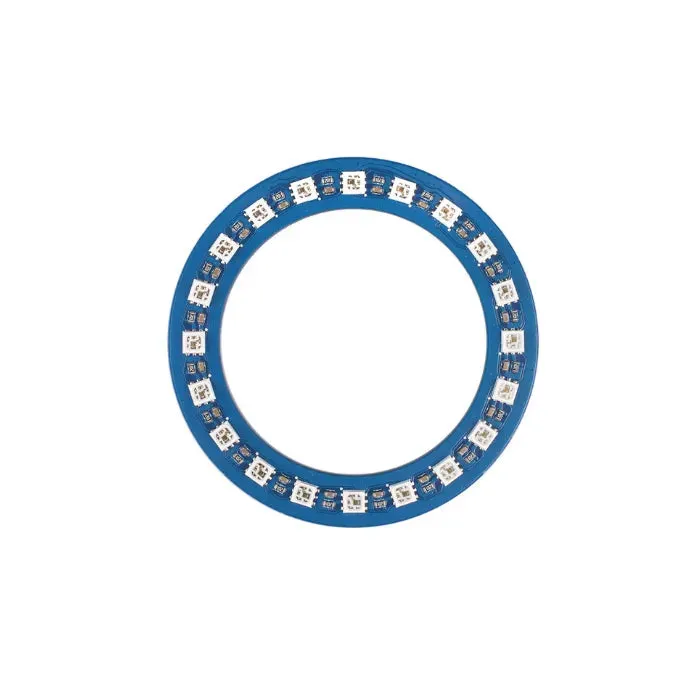

Grove – RGB LED kruh (20 – WS2813 Mini) je integrován s 20 plnobarevnými RGB LED s 2KHz frekvencí obnovování a každý pixel má na pásku 256 úrovní šedi. Všechny LED jsou WS2813 Mini, což je inteligentní ovládací a vysoce nákladově efektivní LED. Grove – RGB LED kruh je mini verze Digitální RGB LED kruh WS2813RGB LED kruh jsou LED diody velikosti 3535 s vestavěným mikrokontrolérem uvnitř LED. WS2813 jsou každá adresovatelná, protože řídicí čip je umístěn uvnitř LED. Každá LED má konstantní proudový pohon, takže barva bude velmi konzistentní i při změně napětí.
Inteligentní ovládací LED WS2813B-Mini je vylepšená verze WS2812B, řídicí obvod a RGB čip jsou integrovány do pouzdra komponenty 3535. Díky vestavěnému řídicímu obvodu je každá LED adresovatelná. Můžete tak ovládat osvětlení a barvu konkrétních LED světel podle libosti a vytvářet nekonečné světelné efekty. Významnou výhodou WS2813B-Mini oproti tradičním LED je podpora kontinuálního přenosu signálu i při přerušení. To znamená, že i když je jedna nebo dvě LED poškozené, celý LED kruh bude stále správně fungovat.
Každá LED je řetězitelná a také udržujeme řetězové kontakty na zadní straně LED kruhů, takže můžete kaskádovat několik LED kruhů a udělat to ještě zajímavější. Vzhledem k tomu, že všechny tyto Grove – RGB LED kruhy jsou založeny na WS2813 Mini, můžete také spojit kruhy různých průměrů.
Co je Grove?
Vyvinuli jsme více než 400 Grove modulů, pokrývajících širokou škálu aplikací, které splní různé potřeby. Klikněte pro prozkoumání rodiny Grove senzorů a začněte realizovat svůj nápad s Grove. Pro všechny uživatele Grove (zejména začátečníky) poskytujeme průvodce ve formátu PDF. Prosím stáhněte a přečtěte si Úvod – Začínáme a Úvod do Grove před použitím produktu.
Pokud nejsou poškozeny dvě nebo více sousedních LED, zbylé LED budou fungovat normálně.
Zde je příklad projektu využívajícího různé senzory a Grove – RGB LED kruh.
Vlastnosti
- Plnobarevné RGB: 16 777 216 barev, 256 úrovní jasu, 20 LED diod pracuje nezávisle
- Kombinace více komponent: Vestavěný řídicí obvod v komponentě 3535
- Řetězitelný: Lze kaskádovat s více LED kruhy
- Obnovení po přerušení: Při přenosu dvousignálových vodičů, když LED nebo skupina LED selže, nezpůsobí to, že ostatní LED nesvítí.
- Kompatibilní s Grove: můžete připojit svůj LED kruh k Seeedunio nebo Arduino+BaseShield přes Grove kabel, bez pájení a složitého zapojení.
Aplikace
- Série trubek zábradlí, série bodových světelných displejů, série flexibilních/pevně upevněných pásků, aplikace modulů.
- Osvětlení divadelních kostýmů, inovativní gadgety nebo jiné elektronické produkty.
Specifikace
|
Výkon |
3,3V/5V |
|
Klidový proud |
0,7mA/LED |
|
Konstantní proud RGB kanálu |
16mA/LED |
|
Frekvence obnovování |
2KHz |
|
Doba resetu |
>280μs |
|
Provozní teplota |
-25～85℃ |
|
Teplota skladování |
-40～105℃ |
Seznam součástek
|
Grove – RGB LED kroužek (16-WS2813 Mini) |
1 |
| Grove kabel |
1 |
Dokumenty
Grove – RGB LED kroužek (20 WS2813 Mini) Eagle soubory
Grove – RGB LED kroužek (20 WS2813 Mini) softwarová knihovna
Datasheet WS2813- Mini
