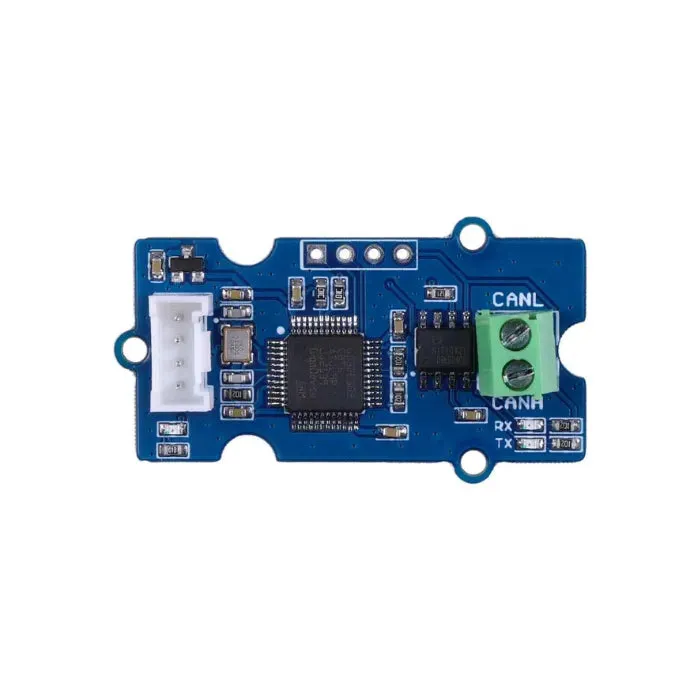

Tento Grove – CAN BUS modul založený na GD32E103 používá zcela nový design, využívá nákladově efektivní a vysoce výkonný mikrokontrolér GD32E103 jako hlavní řídicí jednotka a spolupracuje s firmwarem, který jsme napsali, aby dokončila funkci sériového portu na CAN FD.
Vlastnosti
- Podpora komunikace CAN: Implementuje CAN FD až do 5Mb/s
- Snadné programování: Podpora AT příkazů, které umožňují jednoduché programování sériového portu
- Ekosystém Grove: malá velikost 20mm x 40mm x 10mm, 4pinový Grove konektor pro plug and play, kompatibilní s Arduino
Tento Grove – CAN BUS modul podporuje komunikaci CAN FD (CAN s flexibilní datovou rychlostí), což je rozšíření původního protokolu CAN specifikovaného v ISO 11898-1, které reaguje na zvýšené požadavky na šířku pásma v automobilových sítích. V CAN FD je datová rychlost (tj. počet bitů přenesených za sekundu) zvýšena na 5násobek oproti klasickému CAN (5Mbit/s pouze pro datový přenos, rychlost arbitráže je stále omezena na 1Mbit/s pro kompatibilitu). Podporuje AT příkazy , které umožňují jednoduché programování přes sériový port. Tento Grove – CAN BUS modul je založen na GD32E103 s frekvencí až 120MHz. Má velikost flash paměti od 64KB do 128KB a velikost SRAM od 20KB do 32KB. Nicméně zatím nemůže být použit jako MCU, tato funkce bude brzy implementována v budoucnu. Můžete jej připojit k XIAO RP2040 pomocí jeho rozšiřující desky a jakýchkoli Grove senzorů , které potřebujete pro svůj CAN Bus projekt. Vyvinuli jsme více než 400 Grove modulů, pokrývajících širokou škálu aplikací, které mohou splnit různé potřeby.
- Grove – 3osý digitální akcelerometr (±1,5g) — Sledování změn dat pro detekci pádu zařízení, kontrolujte, zda je vaše auto nakloněné.
- Grove – Vícekanálový plynový senzor v2 — Poskytuje stabilní a spolehlivou funkci detekce plynů kromě oxidu uhelnatého (CO), oxidu dusičitého (NO2), ethylalkoholu (C2H5CH), těkavých organických sloučenin (VOC)
- Grove – Ultrazvukový snímač vzdálenosti — Měřit vzdálenost mezi vozidlem a objektem a poskytovat řidiči zvukové signály a vizuální pomůcky pro couvání, parkování a povědomí o blízkosti vozidla
- Grove – PIR pohybový senzor — Měřit infračervené světlo vyzařované objekty ve svém zorném poli
Pokud chcete odesílat data CANBus přes Long Range, prosím odkažte se na Wio-E5 CAN Dev kit , který podporuje CAN FD, CAN2.0 a RS485 komunikaci a také podporuje globální frekvenční plán Long Range s dlouhým dosahem přenosu 10 km (ideální hodnota v otevřeném prostoru). Kromě toho jsme uvedli na trh šest produktů CAN Bus, prosím navštivte tuto rodinu CAN Bus na stránce Seeed pro více informací o nich.
Poznámka o bezplatném doručení Tento produkt je k dispozici s bezplatným doručením prostřednictvím 4px způsobů doručení pro objednávky pod 40 $.
*Prohlášení o vyloučení odpovědnosti: Bohužel některé země a regiony nemusí mít možnost bezplatné dopravy 4PX, protože nejsou obsluhovány 4PX na národní nebo regionální úrovni.
Co je CAN-BUS?
CAN znamená Controller Area Network, používá se k umožnění komunikace mezi mikrokontroléry a zařízeními uvnitř vozidla bez potřeby hostitelského počítače, což umožňuje řízení a sběr dat.
Jak funguje CAN-BUS?
Každý uzel má ID, přičemž ty s vyšším prioritním ID mohou mít prioritu „mluvit“ první, zatímco ostatní „poslouchají“. To má zajistit, že nikdy nemluví dva uzly současně. Největší výhodou CAN-BUS je možnost jednoduše připojit komponenty, aniž byste se museli starat o směrování signálu. Více se o CAN-BUS dozvíte zde.
Aplikace
-
Hackování auta: umožňuje různým částem vozidla komunikovat mezi sebou, včetně motoru, převodovky a brzd. Okna, dveře a nastavení zrcátek.
-
3D tiskárny
-
Automatizace budov
-
Systémy řízení osvětlení
-
Lékařské přístroje a vybavení
Specifikace
| Mikrokontrolér | GD32E103 |
| Přenosová rychlost UART | Až 115200 (výchozí 9600) |
| Přenosová rychlost CAN FD | Až 5 Mb/s |
| Indikátor | LED TX a RX |
| Provozní napětí | 3,3 V |
| Grove konektor | 4pin Grove konektor pro plug and play |

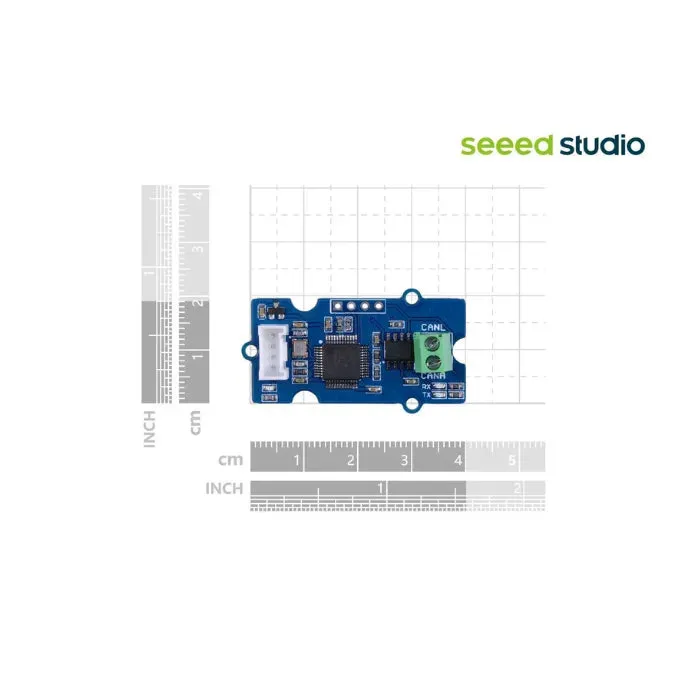

| Velikost | 20 mm x 40 mm x 10 mm |
Dokumenty
datový list
knihovna

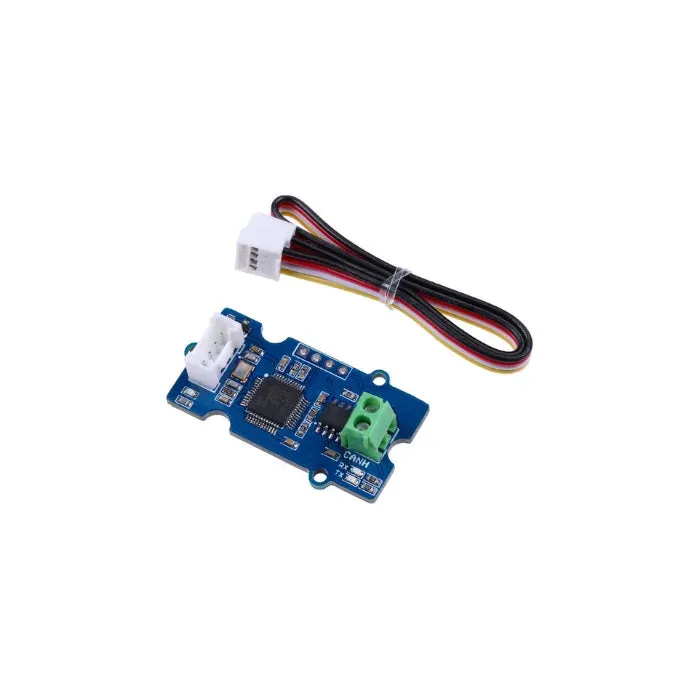

Seznam dílů
| Grove – CAN BUS modul založený na GD32E103 | 1 |
| Grove kabel | 1 |
