Seeed Studio reTerminal DM 10,1palcový průmyslový HMI CM4108032

reTerminal DM 10,1 palce je robustní a funkčně bohaté průmyslové rozhraní člověk-stroj (HMI) poháněné Raspberry Pi Compute Module 4 (CM4108032). Navrženo pro edge computing, průmyslovou automatizaci a chytré IoT řídicí systémy, toto zařízení kombinuje vysoké rozlišení kapacitního dotykového displeje, rozsáhlou I/O konektivitu a dlouhodobou spolehlivost v bezventilátorovém, IP65 certifikovaném hliníkovém krytu.

Klíčové vlastnosti

• Robustní design: Přední panel IP65, hliníkové pouzdro, provozní teplota -10°C až 50°C

• Poháněno Raspberry Pi CM4: Čtyřjádrový Cortex-A72 @ 1,5GHz, 8GB RAM, 32GB eMMC úložiště

• Displej s vysokým rozlišením: 10,1” IPS obrazovka, rozlišení 1280×800, 10bodový kapacitní multitouch, jas 400 nitů

• Připraveno na rozšíření: Volitelný M.2 NVMe SSD slot, duální USB, CAN sběrnice, RS485/RS232, HDMI2.0, 40pin GPIO

• Bezdrátové připojení: Vestavěné Wi-Fi a BLE, volitelně 4G LTE a LoRaWAN přes Mini-PCIe

• Pokročilá rozhraní: Ethernet (1x nebo volitelně 3x GbE), DI/DO terminály, audio, CSI kamera (volitelně)

• Otevřený softwarový ekosystém: Kompatibilní s Raspbian, SenseCraft Edge OS a Node-RED pro nasazení s nízkým kódem

• Prodloužený životní cyklus produktu: Podpora minimálně do roku 2030 (na základě životnosti Raspberry Pi)

• Certifikace: CE, FCC, RoHS, TELEC, REACH; splňuje požadavky na ochranu proti ESD/EFT/přepětí

Ideální aplikace

• Průmyslové řídicí systémy: HMI panely, SCADA rozhraní, PLC brány

• Řízení budov a energetiky: Řídicí panely BAS, monitorování solární energie, přehledy spotřeby energií

• Doprava a logistika: Terminály pro řízení vozidel, automatizace skladů, systémy pro prodej jízdenek

• Zdravotnictví a MedTech: Stanice pro monitorování pacientů, uživatelská rozhraní lékařských zařízení

• Maloobchod a chytré displeje: Digitální značení, interaktivní kiosky, systémy samoobslužného placení

• Zemědělství a správa vody: Monitorování zavlažování, řízení skleníků, SCADA čistíren odpadních vod

Technické specifikace

CPU a paměť

• CM4 Čtyřjádrový Cortex-A72 @ 1,5GHz

• 8GB RAM, 32GB eMMC, M.2 NVMe (volitelně)

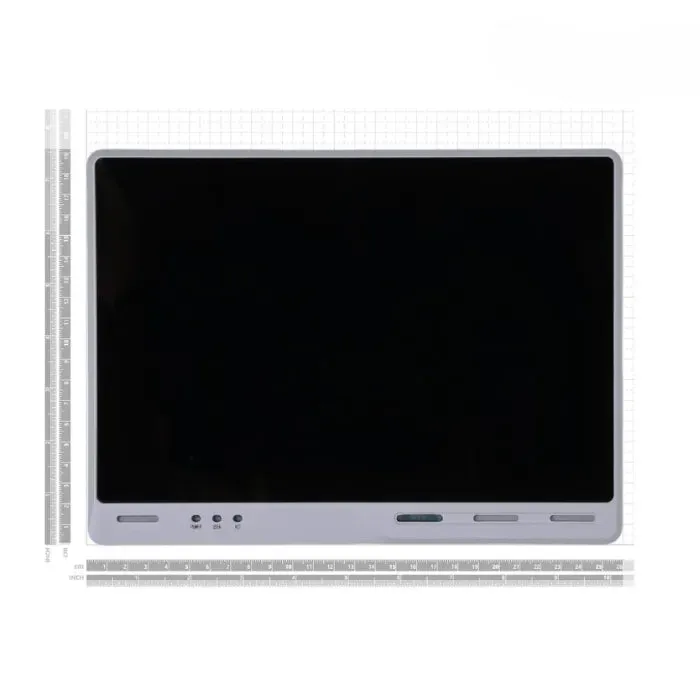

Displej

• 10,1″, 1280×800, jas 400 nitů, 10bodový kapacitní dotyk

• Pozorovací úhel: 170°/170°, tvrdost 7H

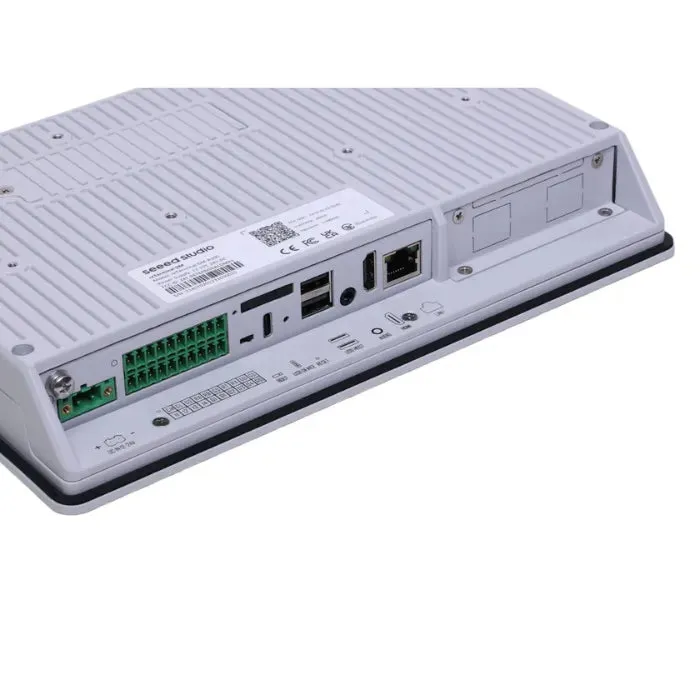

Připojení

• Ethernet: 1x GbE (výchozí), 3x volitelně

• USB: 2x USB-A 2.0 Host

• Výstup HDMI 2.0

• RS232/RS485, CAN-BUS, DI/DO, 40pin GPIO

• Audio: Dva mikrofony, bzučák, 3,5mm jack

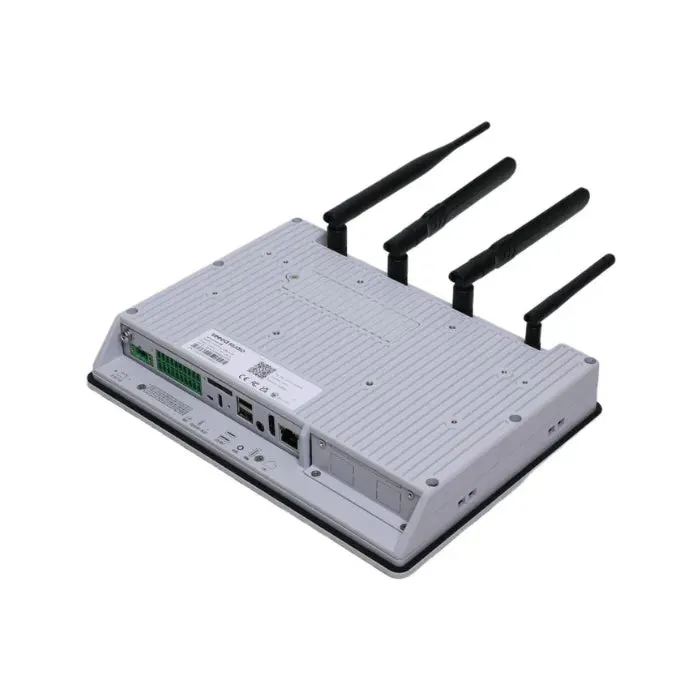

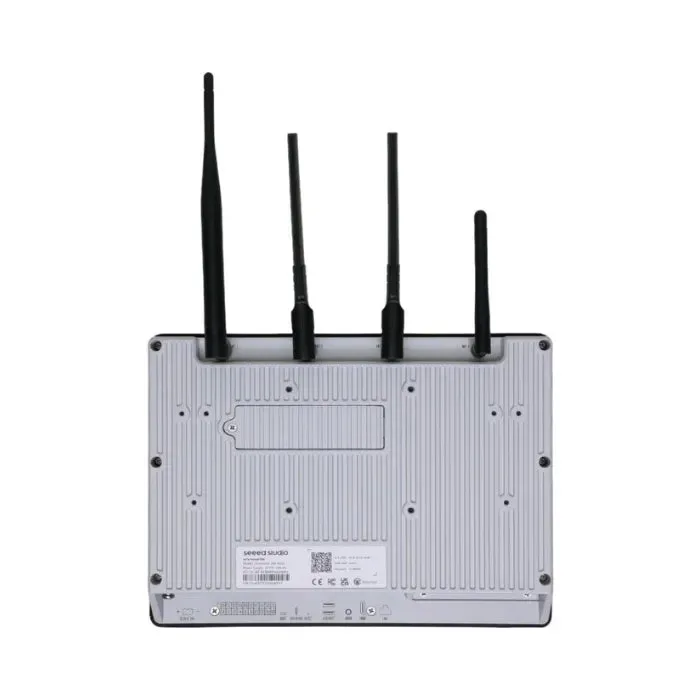

• Wi-Fi, BLE (na čipu), volitelně 4G a LoRaWAN

Napájení a prostředí

• Vstup 12~24 V DC, volitelně PoE

• Spotřeba energie: typicky 6 W, max. 9 W

• Pasivní chlazení, provozní teplota -10 °C až 50 °C

• Vlhkost: 10~95 % RH

Mechanické vlastnosti a certifikace

• Rozměry: 259,4 × 191 × 42,2 mm

• Montáž: Panel, VESA, DIN-lišta

• Certifikace: CE, FCC, RoHS, TELEC

• Ochrana proti ESD/EFT/přepětí

Co je v krabici

• 1 × reTerminal DM Panel PC

• 1 × 20kolíkový konektor svorkovnice

• 1 × 2kolíkový napájecí adaptér

• 1 × Balíček šroubů

• 1 × Pojistka

• 1 × Uživatelská příručka

• 1 × Wi-Fi/BLE přívodní kabel (nainstalován)

• 1 × Wi-Fi/BLE anténa

Reference

reTerminal DM Datový list

reTerminal DM Uživatelská příručka

PoE Datový list

reTerminal DM Azure IoT Edge

Úspěšné případy Seeed založené na Raspberry Pi

reTerminal DM Zpráva o EMC testu

reTerminal DM Zpráva o testu vibrací a nárazů

reTerminal DM CE certifikát

reTerminal DM FCC certifikát

reTerminal DM Soubor konstrukčního návrhu.stp

reTerminal DM Schéma návrhu & Návrh PCB & Gerber soubory
