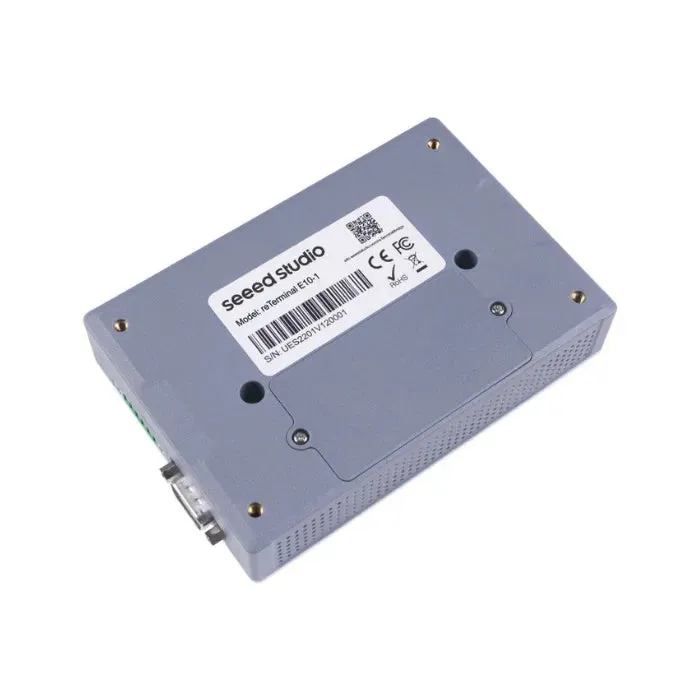

Rozšiřující deska Seeed Studio reTerminal E10-1 podporuje DC konektor/PoE/UPS

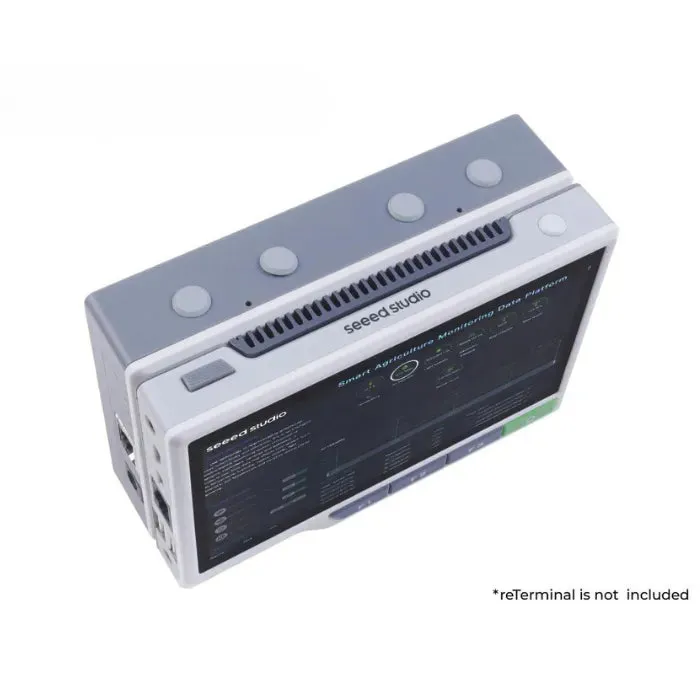

reTerminal E10-1 je vysoce výkonná rozšiřující deska navržená k posílení Seeed reTerminal s vylepšenou flexibilitou napájení, průmyslově odolnými vstupy/výstupy a bezdrátovými komunikačními rozhraními. Podporuje DC konektor, PoE a 18650 UPS baterii jako vstup a zároveň umožňuje připojení pro RS-485, RS-232, CAN, Gigabit Ethernet a 4G/5G/LoRaWAN moduly.

Funkce

Flexibilní napájení

• Podporuje DC 12V@4A, 25W PoE a dvojitou UPS baterii 18650

• Automatická ochrana proti přehřátí a indikace stavu pomocí LED

• Ideální pro vzdálené nebo mobilní edge aplikace

Masivní rozšíření bezdrátových a mobilních sítí

• Sloty M.2 a Mini-PCIe pro 4G, 5G a moduly LoRaWAN

• Slot na SIM kartu s vestavěným přepínačem mezi M.2 a Mini-PCIe

• 4 otvory pro antény pro rozšířený dosah bezdrátové komunikace

Podpora rozhraní průmyslové kvality

• Vestavěné rozhraní RS-485, RS-232 a CAN

• Všechny rozhraní používají vysokorychlostní terminálové nebo DP9 konektory

• Maximální komunikační rychlost 256000 baudů a 8Mbps (režim CAN FD)

Rozšiřitelné schopnosti AI

• Integrované 2 mikrofony a 1 reproduktor pro projekty AI hlasu a zvukového edge

• Podpora pro komunikaci a monitorování v reálném čase

Úložiště a kompatibilita

• Podporuje M.2 SATA SSD (B klíč) pro hromadné ukládání dat

• 100pinový konektor pro vysokorychlostní datové spojení s reTerminal

Specifikace

Vstupní napájení

• DC konektor: 12V @ 4A

• PoE: 25W (režim napájeného zařízení)

• UPS: držák na 2×18650 baterie s ochranou nabíjení

Rozhraní

• RS-485: 6pinová svorka, 256000 baudů

• RS-232: konektor DP9, 256000 baudů

• CAN: 6pinový terminál, až 8Mbps

• RJ45 Ethernet: Podpora Gigabit přes LAN7800 (vyžaduje ovladač)

• 100pinový průmyslový konektor: Vysokorychlostní spojení s reTerminal

• Indikátory: 3×LED

Audio a komunikace

• Mikrofony: 2 analogové

• Reproduktor: 8Ω / 1W

• Ventilátor: 3pinový ventilátor s regulací otáček

• Bezdrátové rozšíření:

  • Slot M.2: pro NVMe SSD a 4G/5G moduly (2242/2280)

  • Mini-PCIe slot: pro 4G/LoRaWAN moduly

  • Slot pro SIM kartu: přepínatelný mezi M.2 a Mini-PCIe

  • 4× otvory pro anténu

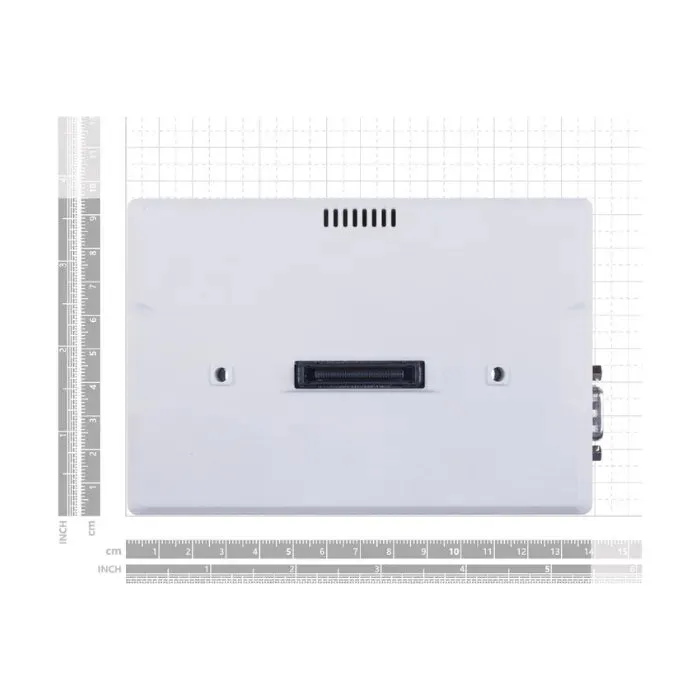

Rozměry

• 140 mm × 95 mm × 30 mm

Aplikace

• Průmyslový: Monitorování strojů, bezpečnostní alarm, přenos dat v reálném čase

• Zemědělství: Monitorování plodin/hmyzu, bezdrátové připojení LoRa/5G

• Domov: Chytré domácí systémy s UPS zálohováním napájení

• Osobní/Vývojář: Mobilní HMI edge počítač, hlasové AI rozhraní

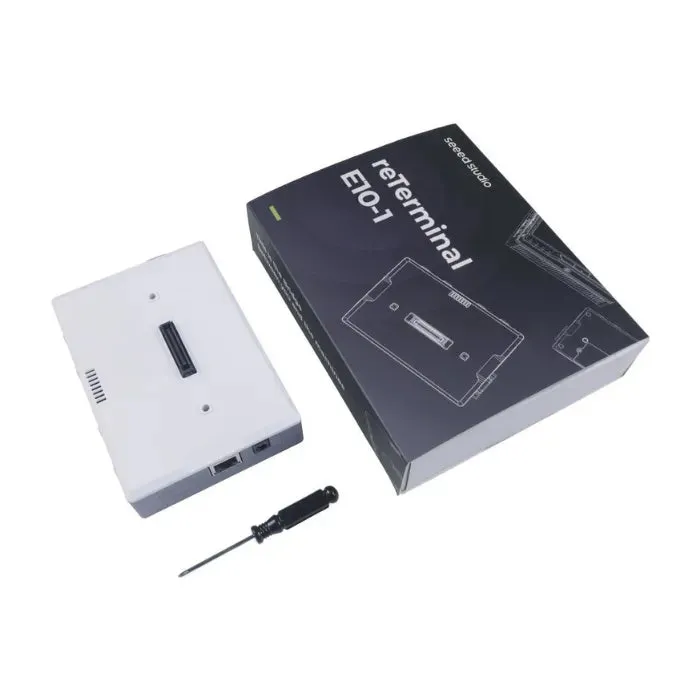

Seznam zásilek

• 1 × rozšiřující deska reTerminal E10-1

• 1 × šroubovák

Odkaz

Soubor schématu formátu DSN

Soubor návrhu desky PCB

Verze schématu ve formátu PDF
