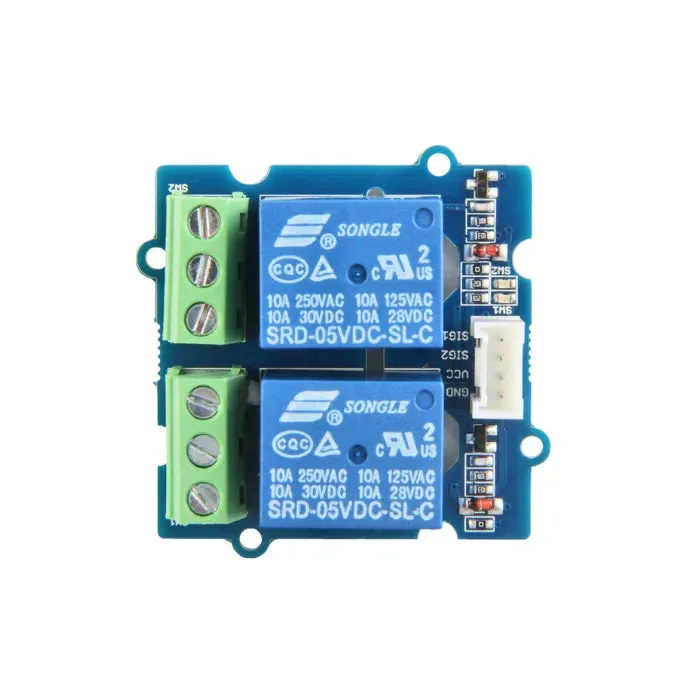

Seeed Studio Grove – 2kanálové SPDT relé

Grove – 2kanálové SPDT relé má dva jednopólové přepínače s dvojím přepínáním (SPDT). Vyžaduje pouze nízkonapěťové a nízkoproudové signály pro ovládání přepínačů. Konkrétně můžete použít 5V DC k ovládání max. 250V AC nebo 110V DC.

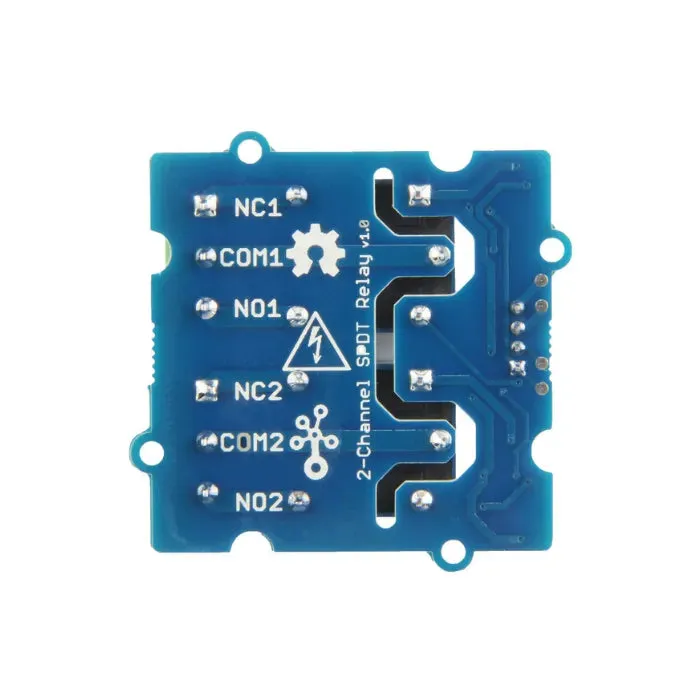

Nejlepší na tom je, že můžete ovládat dva kanály samostatně. Například řízením SIG1 můžete podle potřeby připojit COM1 k NC1 nebo NO1.

Je to tak pohodlné a spolehlivé, že to lze použít u masivních produktů nebo projektů, které potřebují přepínat vysokonapěťová/vysokoproudá zařízení.

Vlastnosti

• Plášť z plastu odolného vůči vysokým teplotám

• Vysokonapěťové zatížení

• Nízká spotřeba energie

• Dlouhotrvající

Aplikace

• Domácí spotřebič

• Kancelářský stroj

• Dálkově ovládaný televizní přijímač

• Displej monitoru

• Použití audio zařízení s vysokým proudovým nárazem

Specifikace

• Provozní napětí: 5V

• Jmenovitý proud cívky: 89,3 mA

• Certifikace TUV Zatížení: 10A 250VAC/ 10A 30VDC

• UL certifikace zatížení: 10A 125VAC/ 10A 28VDC

• Maximální přípustné napětí: 250VAC/110VDC

• Spotřeba energie: přibližně 0,45 W

• Kontaktní odpor: max. 100mΩ.

• Izolační odpor: 100MΩ min. (500VDC)

• Max. zapínání/vypínání: 30 operací/min

• Provozní teplota: -40 °C až +85 °C

• Provozní vlhkost: 45 % až 85 % RH

• Kontaktní materiál: AgCdO

• Vstupní rozhraní: Digitální SIG1/SIG2

• Výstupní port: 3pólový DIP samice se šroubovací svorkou – zelený

Připnout mapu

Dokumenty

Grove-2-kanálové SPDT relé eagle soubory
Datový list relé SRD 05VDC-SL-C
Datový list S9013

HSKÓD	8536411000
USHSCODE	8536410020
UPC	841454120889
HSCODE EU	8531202090
VRKAT	ČÍNA

Technické detaily

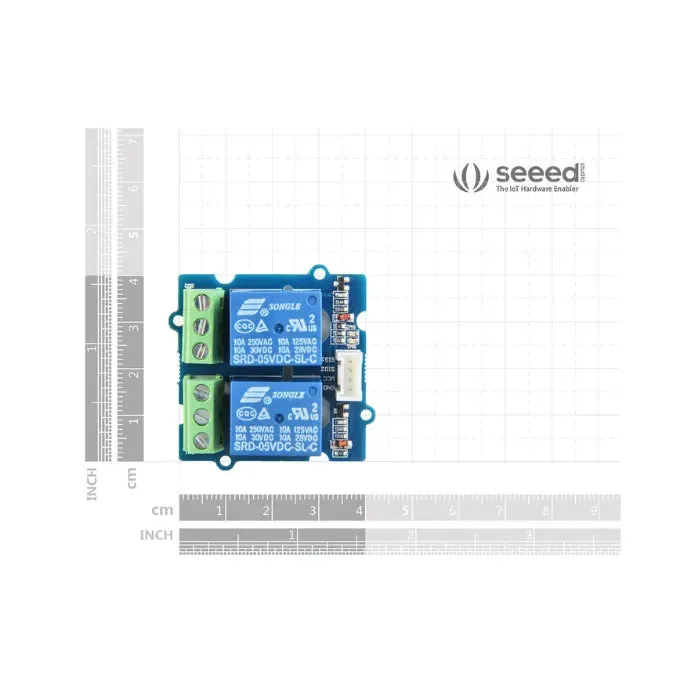

Rozměry	40 mm x 40 mm x 19 mm
Hmotnost	Hmotnost 150 g
Baterie	Vyloučit

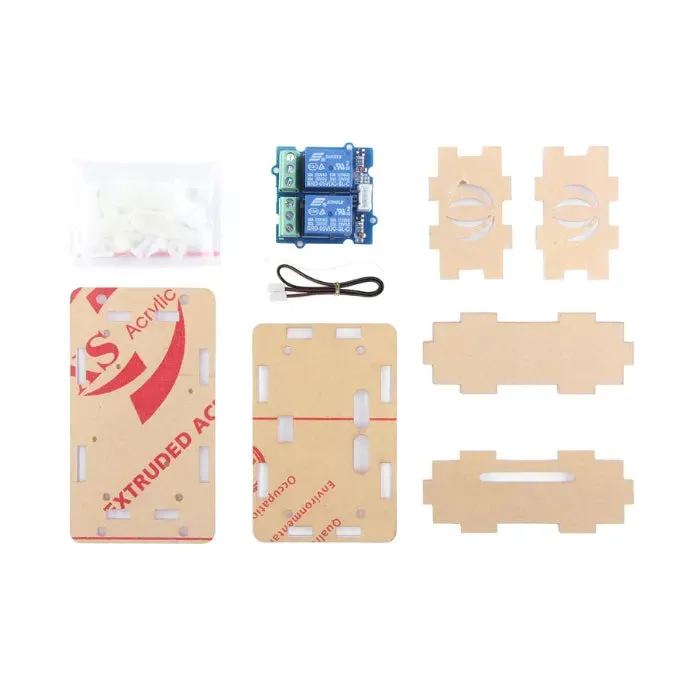

Seznam dílů

Grove – 2kanálové SPDT relé	1
Grove Cable	1
Akrylové pouzdro	1
Sáček ořechů, šroubů a šroubků z nylonu	1
