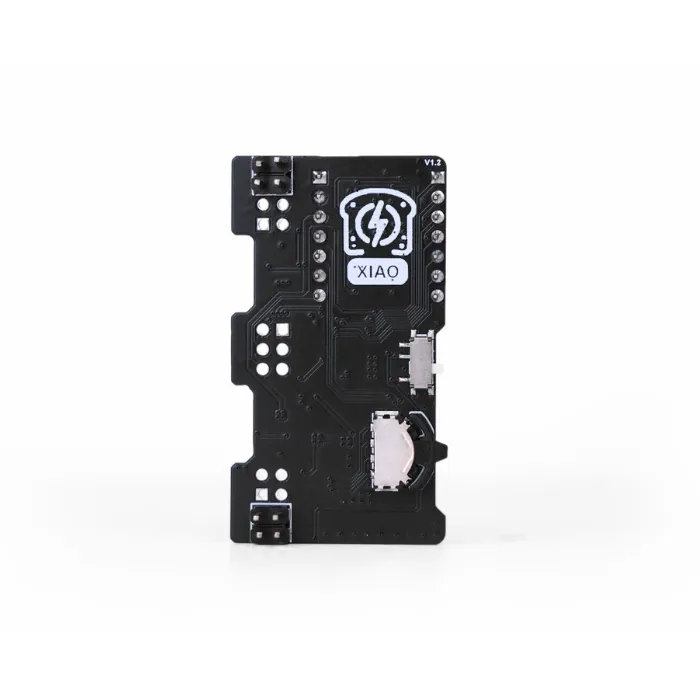

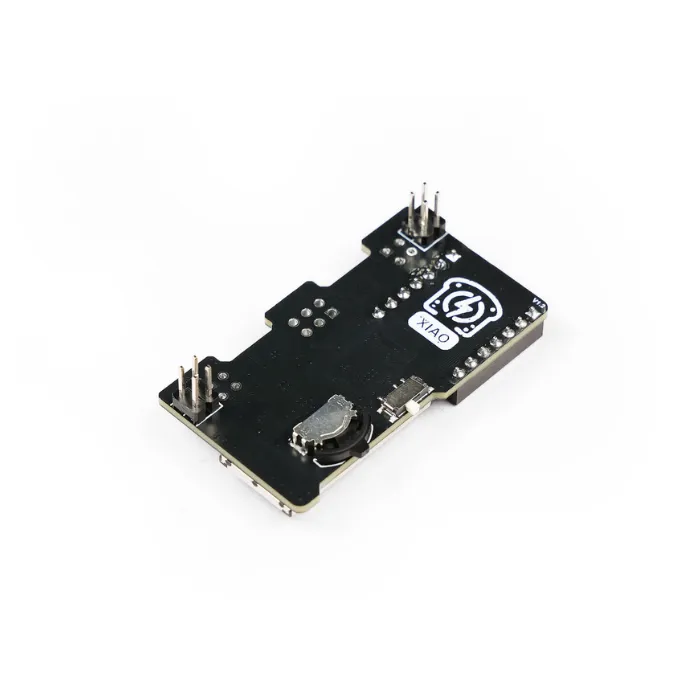

XIAO PowerBread je kompaktní napájecí zdroj pro nepájivé pole s vestavěným monitorováním. Nabízí stabilní výstupy 3,3V a 5V a sledování napětí, proudu a výkonu v reálném čase na svém LCD displeji. Plně kompatibilní s vývojovými deskami Seeed Studio XIAO a nepájivými poli, je ideální pro prototypování s přehledem. Plně open-source a aktivně udržovaný designérem, s snadno použitelnou dokumentací a přizpůsobitelným kódem. Hrdě navrženo Nicho D a přinášeno společností Seeed Fusion Co-Create.
Funkce
- Monitorování v reálném čase: Zobrazte základní parametry napájení na první pohled – není potřeba multimetr. Vestavěný displej ukazuje v reálném čase napětí, proud a výkon.
- Výstup s vysokým proudem: Dodává až 1,5A stabilního napájení 3,3V, ideální pro většinu projektů s elektronikou na nepájivém poli.

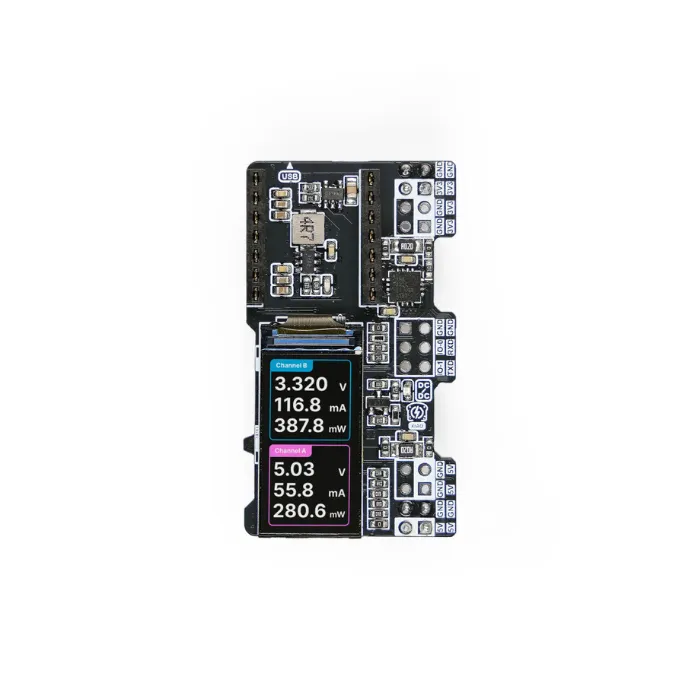

- Vestavěný LCD displej: Buďte informováni díky monitorování napájení v reálném čase, zobrazovanému pomocí čárových grafů a statistik jasně na integrovaném LCD.
- Design plug-and-play: Kompatibilní se standardními nepájivými poli, jednoduše zapojte, zapněte napájení a začněte prototypovat bez dalšího nastavování.
- Kompatibilita s open-source a vývojovými deskami XIAO: Kompatibilní téměř se všemi vývojovými deskami Seeed Studio XIAO (XIAO RP2040/RP2350, ESP32C3/S3/C6), tento open-source design poskytuje flexibilitu pro budoucí rozšíření.
- Sledování napětí a proudu na dvou kanálech: Vybavený senzorem INA3221 pro monitorování napětí a proudu na dvou kanálech – mějte přehled o každém aspektu vašeho napájení.
- Kompaktní síla: Tento kompaktní design poskytuje výstupy 3,3V i 5V, optimalizuje prostor na vaší nepájivém poli bez kompromisů v napájení.
Více funkcí uživatelského rozhraní
Dlouhým stiskem kolečka přepínejte kanály v režimu grafu a statistik
Otočte kolečkem pro nastavení uživatelského rozhraní pro různé úhly pohledu
Maximalizujte svůj zážitek s aktivním a open-source firmwarem
Firmware je aktivně udržován designérem a je zcela open-source na GitHubu. Momentálně Nicho pracuje na vzrušujících doplňkových funkcích, včetně generování PWM, čtení ADC a sériového monitoru. Je to velmi doporučuji prohlížení GitHubu repo abyste se dozvěděli více o aktualizace.
[Github Repo]
Komunitní design rozšířený Fusion Co-Create
Tento skvělý výtvor je navržený Nicho D, výrobce se sídlem v ČíněTěšíme se na spolupráci s ním, abychom tento působivý design dostali na trh prostřednictvím našeho Fusion Co-CreateJe to program, kde jsme aplikovali Fusion Služby Prototype, Produce a Promote pro rozšíření skvělých komunitních projektů, zatímco designéři získávají provizi za každý prodaný kus.
Specifikace
|
Parametr |
Popis |
|
Vstupní napětí |
Napájeno přes USB-C přes XIAO |
|
Výstupní napětí |
Poskytuje výstupy 5V a 3,3V, s maximálním proudem 1,5A pro 3,3V větev |
|
Displej |
LCD obrazovka pro sledování výkonu v reálném čase |
|
Snímač proudu |
Vestavěný TI INA3221 trojkanálový monitor proudu/napětí/energie poskytuje současná měření pro oba výstupní kanály v reálném čase |
|
Kompatibilní Mikrokontrolérs |
Kompatibilní s všestranný XIAO Vývoj Bdesky, včetně XIAO RP2040, XIAO RP2350, XIAO ESP32C3, XIAO ESP32S3, a XIAO ESP32C6(Podpora pro XIAO SAMD21 a XIAO RA4M1 bude brzy k dispozici) |
|

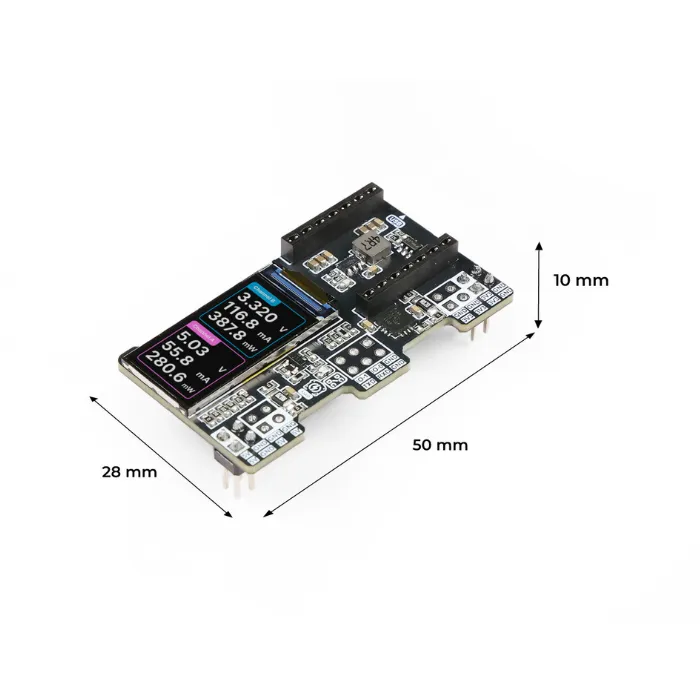

Rozměry PCB |
Navrženo pro bezproblémovou integraci s běžnými nepájivými poli při minimalizaci využití prostoru |
Přehled hardwaru
- Vstupní napětí: Napájeno přes USB-C přes Seeed Studio XIAO.
- Výstupní napětí: Poskytuje výstupy 5V a 3,3V, s maximálním proudem 1,5A pro 3,3V větev.
- Snímač proudu: Vestavěný senzor INA3221 měří napětí, proud a výkon pro zobrazení v reálném čase.
- Mikrokontrolér: Poháněno RP2040, zpracovává data ze senzorů, ovládání displeje a umožňuje budoucí funkce jako USB sériová komunikace a generování PWM.
- Displej: LCD obrazovka pro sledování napájení v reálném čase.
- Rozměry PCB: Navrženo pro bezproblémovou integraci s běžnými nepájivými poli při minimalizaci využití prostoru.
Aplikace
Vezměte si svůj vývojový modul XIAO a modul
