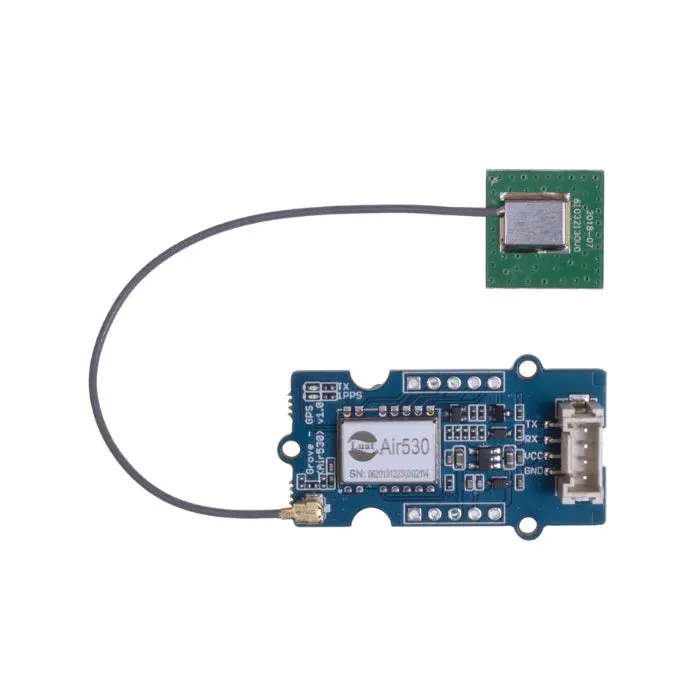

Máte problém, že váš GPS nefunguje dobře ve městě nebo venku pouze s jedním nebo několika satelitními moduly? Pak byste neměli minout náš nový Grove-GPS (Air530). Je to vysoce výkonný, vysoce integrovaný multimódový satelitní polohovací a navigační modul pro použití s Arduino. Podporuje GPS / Beidou / Glonass / Galileo / QZSS / SBAS, což ho činí vhodným pro GNSS polohovací aplikace jako je automobilová navigace, chytré nositelné zařízení a drony. Zároveň tento modul dokáže přijímat více než 6 satelitů současně a dokáže pracovat výborně i při velmi špatném signálu.
Vlastnost
- Vysoce integrované multimódové satelitní polohování: Multimódové satelitní polohování a navigace a podpora více než 6 satelitů současně
- Vysoce přesné polohování: Chyba polohy do 10 metrů, a poloha je stále rychlá a přesná i za špatného signálu
- Integrovaný design RF baseband: Přijímá integrovaný design RF baseband, který integruje DC/DC, LDO, LNA, RF front-end, baseband zpracování, 32bitový RISC čip, RAM, FLASH úložiště, RTC a funkce správy napájení
- Nízká spotřeba energie: Nízká spotřeba energie pouze 31uA
- Vysoká kompatibilita: Kompatibilní hardwarové/software rozhraní pro jiné moduly
Grove – GPS modul vs Grove – GPS (Air530)
| Specifikace | Grove – GPS modul | Grove – GPS (Air530) |
|---|---|---|

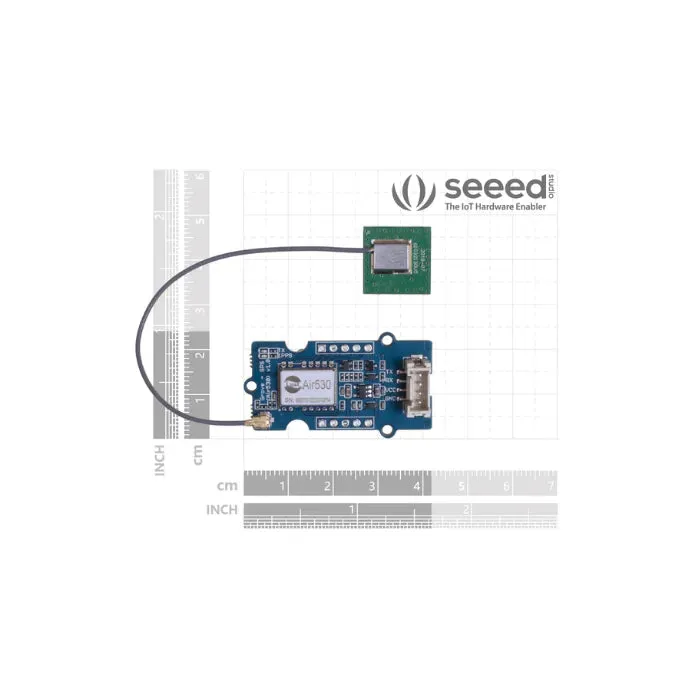

| Velikost | 40mm x 20mm x 13mm | 40mm x 20mm x 13mm |
| Frekvence aktualizace | 1Hz, max 10Hz | – |
| Přenosová rychlost | 9,600 – 115,200 | 9600 –921600 |
| Citlivost navigace | -160dBm | –166dBm |
| Požadavky na napájení | 3.3/5V | 3.3/5V |
| Počet kanálů | 22 sledování, 66 kanálů | – |
| Doba do prvního spuštění | Studené spuštění: 13s Teplé spuštění: 1-2s Horké spuštění: <1s |
Studené spuštění: 30 sekund Teplé spuštění: 4 sekundy |
| Antény | Anténa v ceně | Anténa v ceně |
| Přesnost | 2,5m horizontální přesnost GPS polohy | 2,5m horizontální přesnost polohy |
Specifikace
| parametry | hodnoty | |
|---|---|---|
| Napájecí napětí | 3.3V/5V | |
| Pracovní proud | až 60mA | |
| Rozhraní | UART | |
| Doba teplého spuštění | 4s | |
| Doba studeného spuštění | 30s | |
| Provozní teplota | -35C-85°C | |
| Teplota skladování | -55°C-100°C | |
| Vlhkost | 5%-95% | |
| Čas polohování | Čistý hardwarový studený start | 27.5s |
| Čistý hardwarový rychlý start | <1S | |
| Čistý hardwarový záchyt | <1S | |
| Softwarově asistovaný A-GNSS | <5S | |
| Citlivost | Studený start | -148dBm |
| Rychlý start | -162dBm | |
| Zachytit znovu | -164dBm | |
| Stopa | -166dBm | |
| Přesnost | Horizontální přesnost polohování | 2.5m |
| Vysoká přesnost polohování | 3.5m | |
| Přesnost rychlosti | 0.1m/s | |
| Přesnost přenosu času | 30ns | |
| Spotřeba | Hodnota proudu při zachycení při 3,3V | 42,6mA |
| Hodnota proudu při sledování při 3,3V | 36,7mA | |
| Režim nízké spotřeby při 3,3V | 0,85mA | |
| Režim ultra nízké spotřeby při 3,3V | 31uA |
Pinout
Aplikace
- GPS tracker
- GPS navigace
- Měření vzdálenosti
- Automobilová navigace
- Dron
Seznam dílů
| Položky | Hodnoty |
|---|---|
| GPS (Air 530) deska | 1 |
| Grove kabel | 1 |
Upozornění
- Vstupní napájecí napětí rozhraní Grove by nemělo překročit 5,6V, jinak může dojít k poškození zařízení.

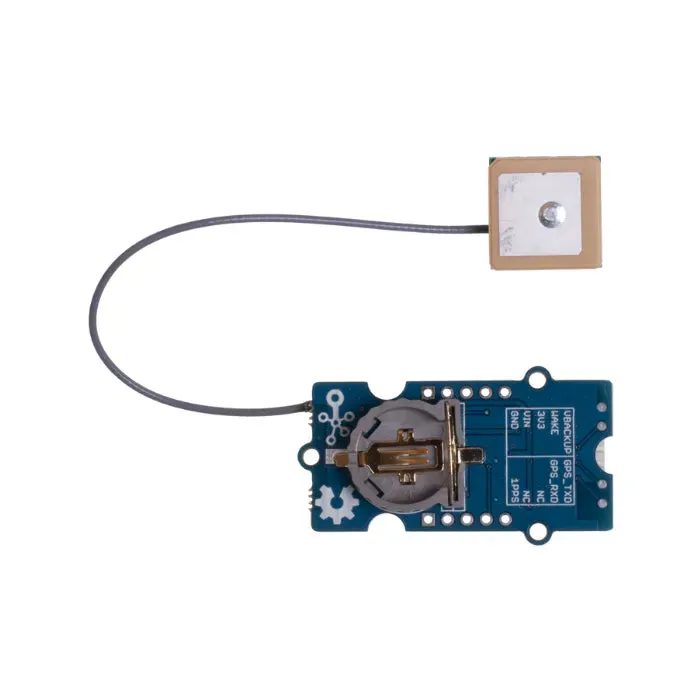

- Napětí vybrané knoflíkové baterie by nemělo překročit 3V, jinak by mohlo dojít k poškození zařízení.
