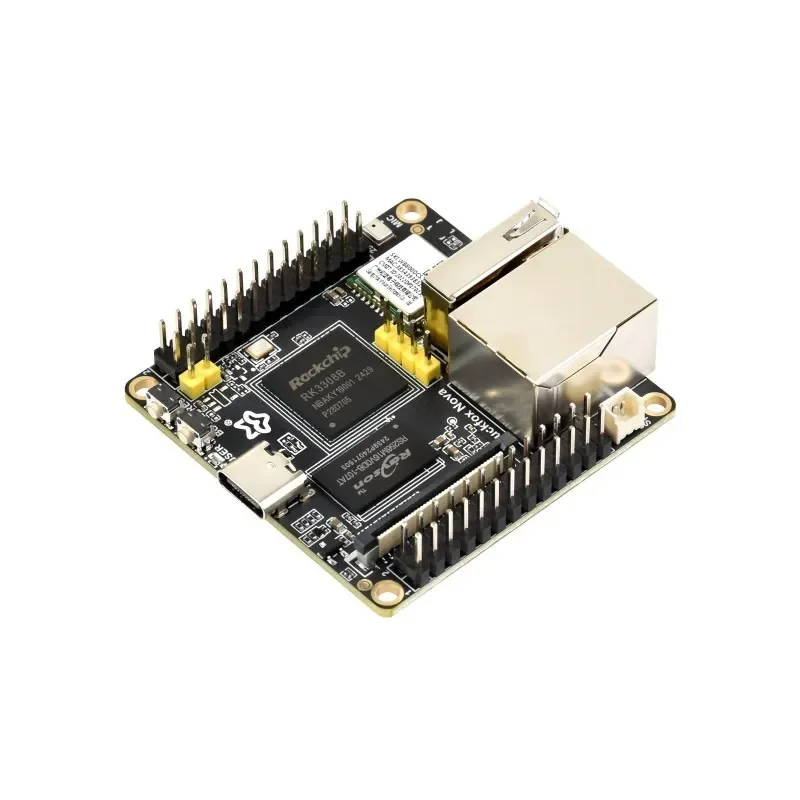

Waveshare Luckfox Nova mikro vývojová deska 8GB eMMC [EOL]

Luckfox Nova je vestavěná vývojová deska založená na čipu Rockchip RK3308B. Rockchip RK3308B je vysoce výkonný procesor navržený pro inteligentní hlasovou interakci, zpracování audio vstupu/výstupu a digitální multimediální aplikace. Jeho jádrová architektura využívá 64bitový čtyřjádrový ARM Cortex-A35 s maximální frekvencí 1,3GHz, což poskytuje silný výpočetní výkon pro snadné zvládnutí složitých vestavěných úloh. Disponuje 8GB eMMC, integrovaným vysoce výkonným audio kodekem a volitelnými bezdrátovými/PoE moduly pro zvýšenou všestrannost.

Verze vývojových desek

Úvod do desky

• ARM čtyřjádrový 64bit Cortex-A35 na 1,3GHz, s integrovaným vysoce výkonným Audio Codec a moduly Voice Activity Detection (VAD)
• Vestavěný Audio Codec s až 8kanálovými mikrofonními vstupy pro snadný vývoj aplikací s více mikrofony
• Adaptace 2 × 26PIN GPIO konektorů, podporuje UART, SPI, I2C a další periferní ovládání
• Vestavěná 8GB eMMC + rozšíření TF karty (podporuje SDIO 3.0 protokol), pro potřeby ukládání dat s velkou kapacitou
• Vestavěná 512MB DDR3 paměť pro plynulý multitasking

Wi-Fi 6 a Bluetooth modul

Integrovaný modul 2,4GHz Wi-Fi 6 a Bluetooth 5.2/BLE, poskytující stabilní připojení a efektivní přenos.

Rezervovaný konektor pro PoE modul

Flexibilnější napájení.

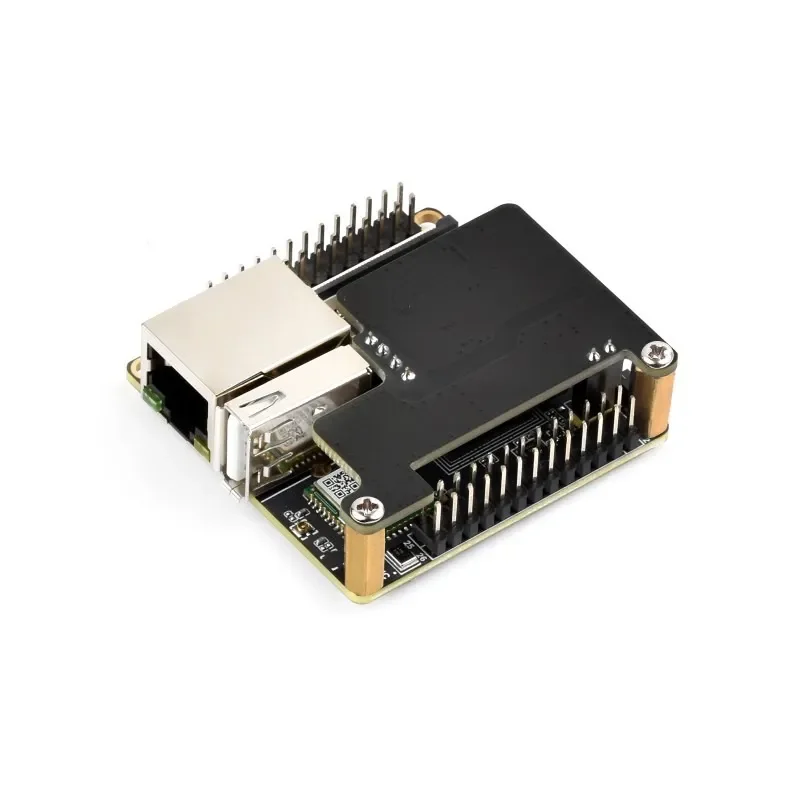

Volitelný PoE modul, podporuje napájení PoE

Poskytuje jak síťové připojení, tak napájení pro desku Luckfox Nova pouze jedním ethernetovým kabelem.

* PoE modul je volitelný a přepínač na obrázku výše není součástí balení.

Integrovaný slot pro TF kartu

Umožňuje rozšíření úložiště pomocí TF karty.

Audio vstupní a výstupní rozhraní

Integrovaný mikrofon + konektor pro reproduktor.

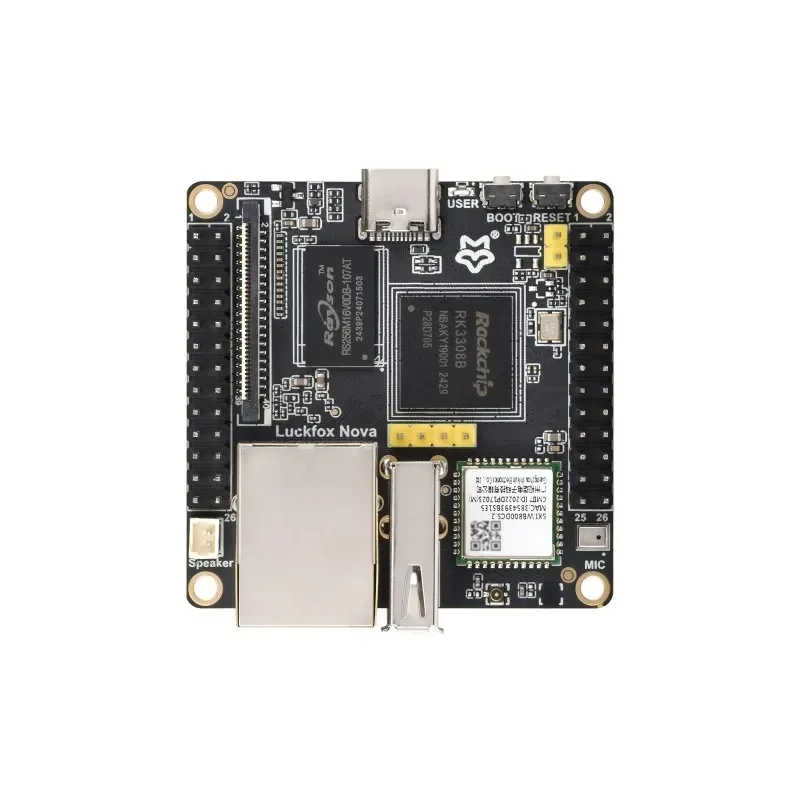

Co je na desce

1. USB port typu C
   pro napájení a programování
2. UŽIVATELSKY ŘÍZENÉ
   pro indikaci stavu systému v základním obrazu, programovatelná indikace
3. Tlačítko BOOT
   Stiskněte při zapnutí nebo resetování pro vstup do režimu stahování
4. Tlačítko RESET
5. Hlavičky GPIO
6. Vestavěný mikrofon
7. Konektor antény
   (pouze pro bezdrátovou verzi)
8. WIFI/Bluetooth modul
   2.4G WiFi 6 / BT5.2 / BLE Bluetooth modul (pouze pro bezdrátovou verzi)
9. Port Type-A

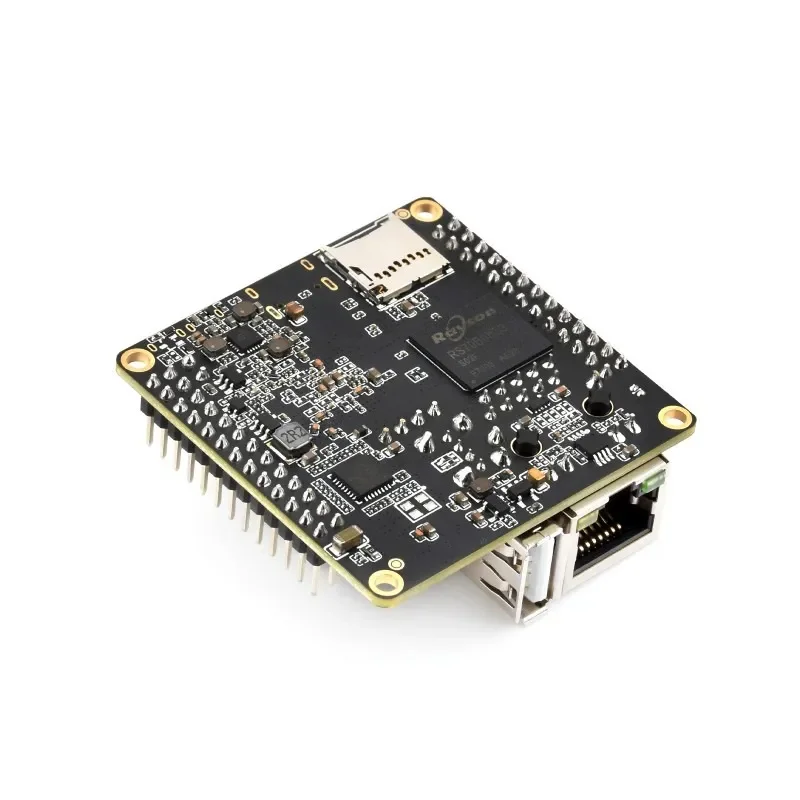

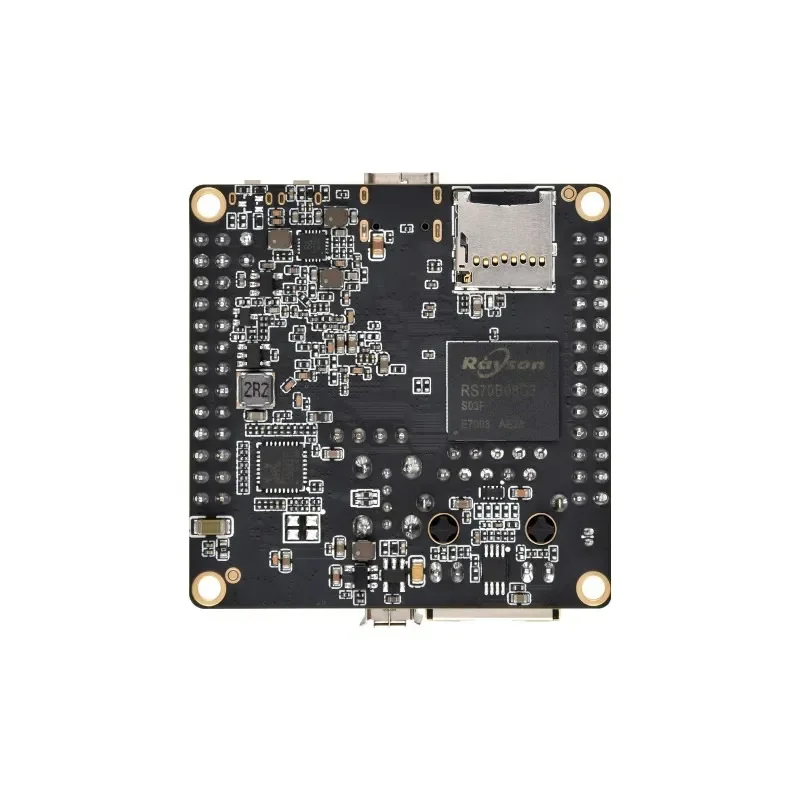

1. RJ45 100M Ethernet port
2. Hlavička reproduktoru
   Konektor MX1.25 2P, podporuje reproduktor 8Ω 1W
3. Analogové / digitální audio rozhraní
4. 512MB DDR3
5. RK3308B
6. Hlavička modulu PoE / externího napájení
   pro připojení externího 5V napájení nebo napájení modulu PoE
7. Hlavička modulu PoE
8. Slot pro TF kartu
9. 8GB eMMC

Definice pinu

Obrysové rozměry
