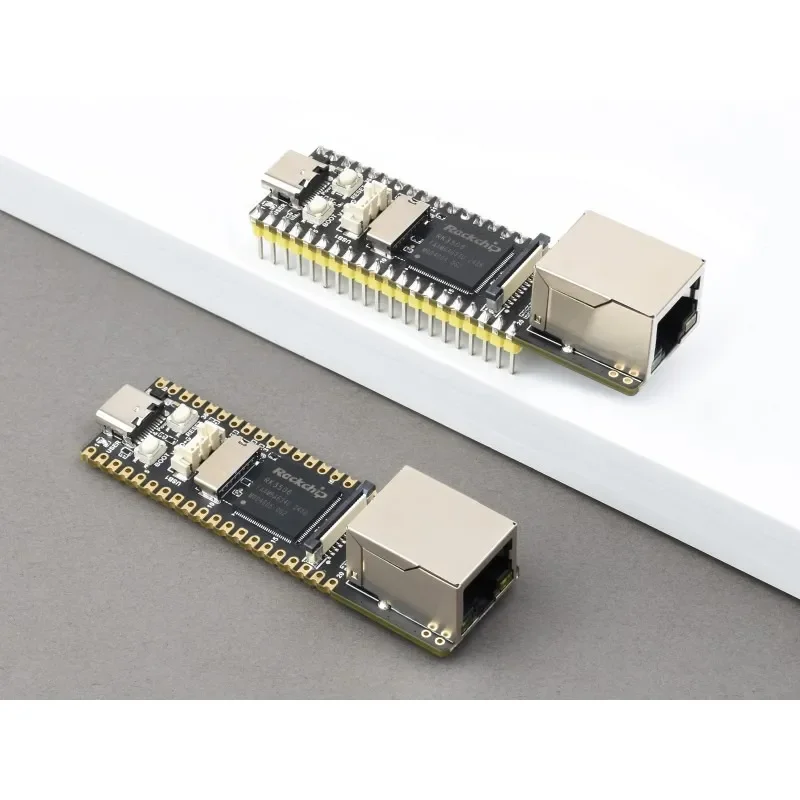

Waveshare Luckfox Lyra Plus RK3506G2 Linux Micro vývojová deska

Waveshare Luckfox Lyra Plus RK3506G2 Linux Micro Dev Board je kompaktní, ale výkonná platforma navržená pro vývoj vestavěného Linuxu, IoT a automatizační projekty. Poháněná tříjádrovým ARM Cortex-A7 procesorem RK3506G2 s integrovaným Cortex-M0 MCU, Luckfox Lyra Plus Dev Board poskytuje efektivní výkon pro multimédia, síťování a průmyslové řízení. S 128MB paměti DDR3L, podporou úložiště na TF kartě a rezervovaným konektorem pro PoE modul nabízí vývojářům flexibilní konektivitu a spolehlivé napájení pro různé aplikace.

Funkce

• RK3506G2 tříjádrový ARM Cortex-A7 + Cortex-M0 heterogenní procesor.

• 128MB paměti DDR3L optimalizované pro vícejádrové Linuxové aplikace.

• Slot pro TF kartu pro rozšíření úložiště.

• MIPI DSI 2-pásmové rozhraní podporující displej až 1280×800 @ 60Hz.

• USB OTG 2.0 ×2 pro napájení a datovou komunikaci.

• Rockchip Matrix IO design se 24 multiplexovanými piny, podporujícími PWM, UART, I2C, SPI, CAN, ADC a GPIO.

• Vestavěný audio/video kodek pro vysoce kvalitní přehrávání a nahrávání.

• Rezervovaný konektor pro PoE modul pro flexibilní napájení v průmyslovém prostředí.

• Kompaktní design s napájecím/programovacím portem Type-C, tlačítky BOOT/RESET a indikátorem ACT-LED.

Specifikace

Specifikace	Detaily
Procesor	RK3506G2 tříjádrový ARM Cortex-A7 (1,2GHz) + Cortex-M0
Paměť	128MB DDR3L
Úložiště	TF karta slot
Displej	MIPI DSI 2-pásmový, detekce na 1280×800 @ 60 Hz
USB	USB OTG 2.0 ×2
GPIO	24× Rockchip Matrix IO špendlíky
Audio/Video	Vestavěný kodek, podporuje více vstupy/výstupy
Síťové připojení	10/100M Ethernet port, rezervováno PoE modul konektor
Ostatní Rozhraní	Typ-C konektor, BOOT/RESET tlačítka, ACT-LED
Systém	na bázi Linuxu vývoj prostředí
Rozměry	Kompaktní mikro vývoj Deska design

Aplikace

• Vývoj vestavěného Linuxu – Ideální pro prototypování a sekundární vývoj.

• IoT aplikace – Kompaktní design s rozšířením Wi-Fi/Bluetooth pro chytrá zařízení.

• Průmyslové řízení – Spolehlivý výkon s podporou PoE pro automatizaci a monitorování.

• Chytré displeje – Ovládání LCD panelů přes MIPI DSI pro komerční/průmyslové použití.

• Audio/Video systémy – Vestavěný kodek umožňuje multimediální přehrávání a nahrávání.

• Vzdělávací projekty – Nákladově efektivní platforma pro učení Linuxu a programování hardwaru.

Seznam dílů

Luckfox Lyra Plus x1

Rockchip Matrix IO design

Rockchip Matrix IO podporuje 98 multiplexovaných funkcí a umožňuje flexibilní konfiguraci pinů

SLC NAND FLASH

Integrovaný 256MB SLC NAND FLASH, poskytuje lepší uživatelský zážitek

Definice pinů

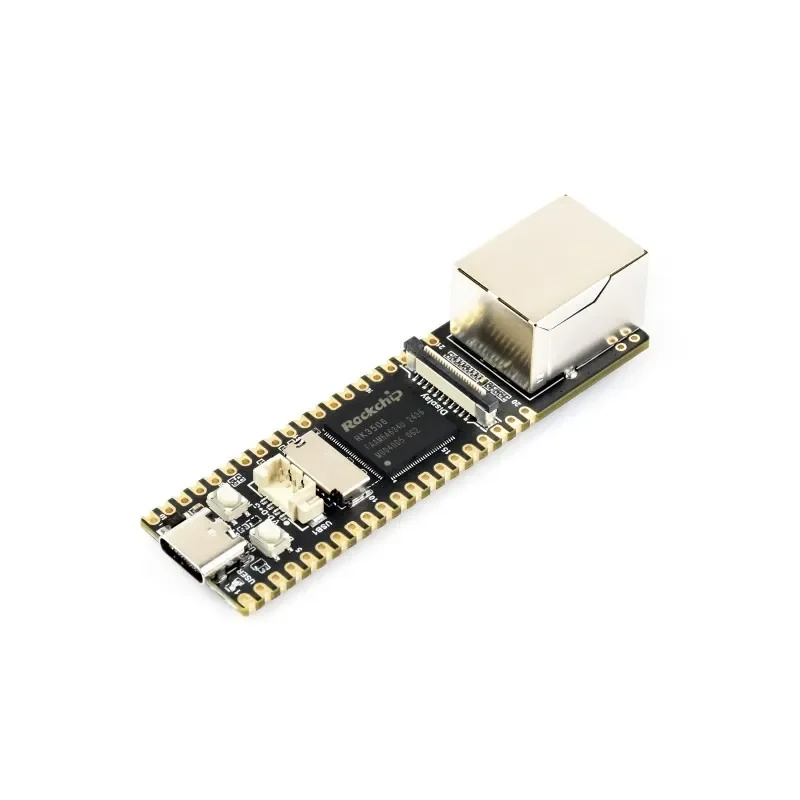

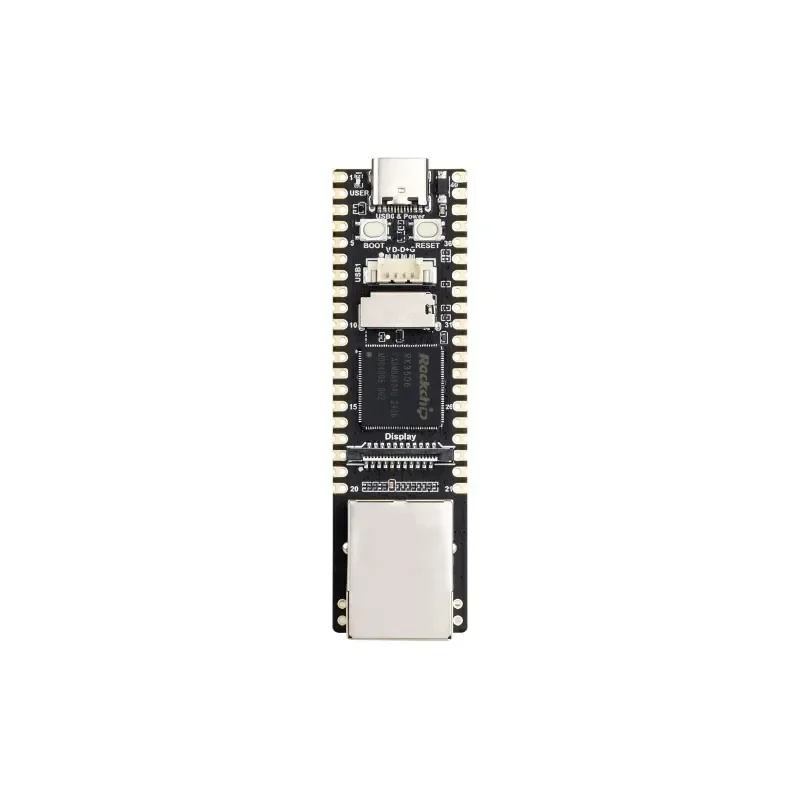

Co je na desce

1. Konektor USB Type-C
   pro napájení a nahrávání programu
2. ACT-LED
3. Tlačítko BOOT
   Stiskněte při zapnutí pro vstup do režimu stahování
4. Tlačítko RESET
5. USB MX1.25 4P konektor
   lze převést na USB Type-A port pomocí adaptérového kabelu
6. Slot pro TF kartu

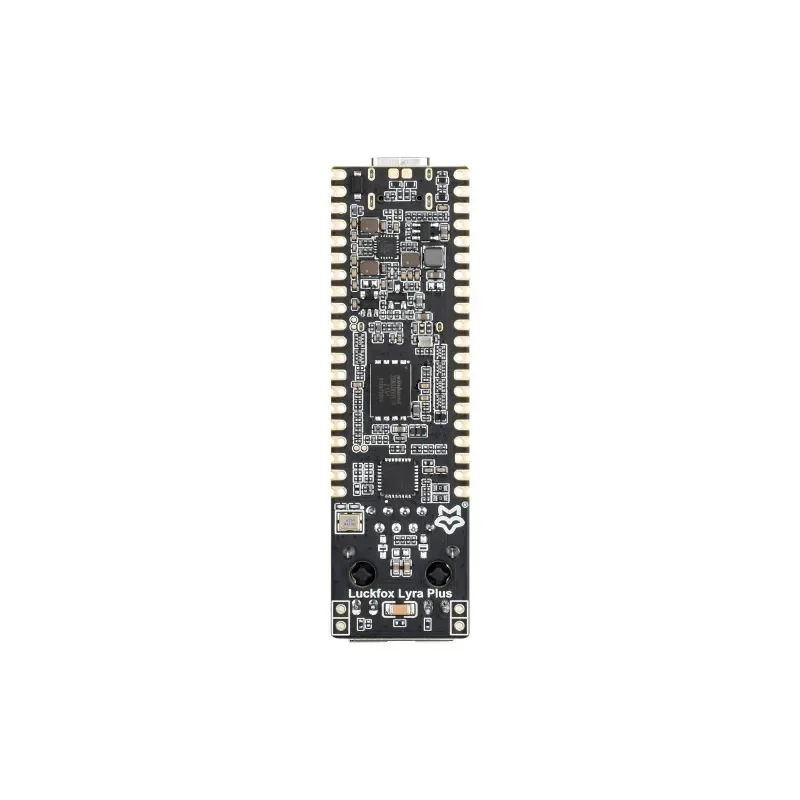

1. RK3506G2
   Vícejádrový heterogenní SoC s vestavěným troj-jádrovým ARM Cortex-A7 + ARM Cortex-M0
2. DSI zobrazovací rozhraní
   MIPI DSI 2-lane
3. Ethernetový port RJ45
4. W25N02KV
   256MB SLC NAND FLASH
5. CH182H2
   100 Mbps Ethernet PHY čip

Rozměry obrysu

Více detailů

Vysoce integrovaný a výkonný výkon

• Waveshare Luckfox Lyra Plus RK3506G2 Linux vývojová deska používá RK3506G2 troj-jádrový ARM Cortex-A7 procesor s integrovaným VFP, podporující operace s jed
