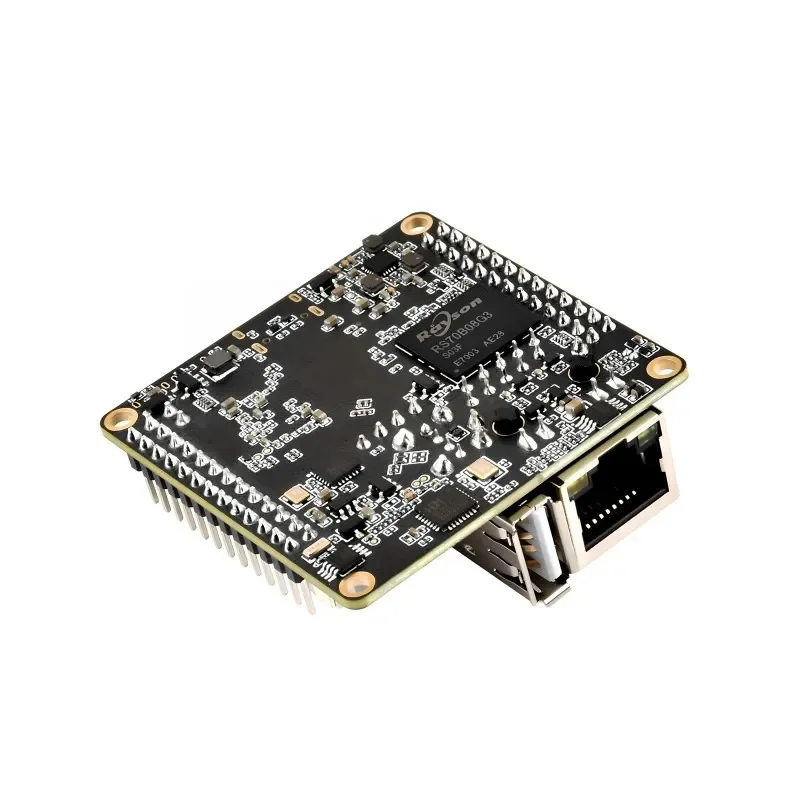

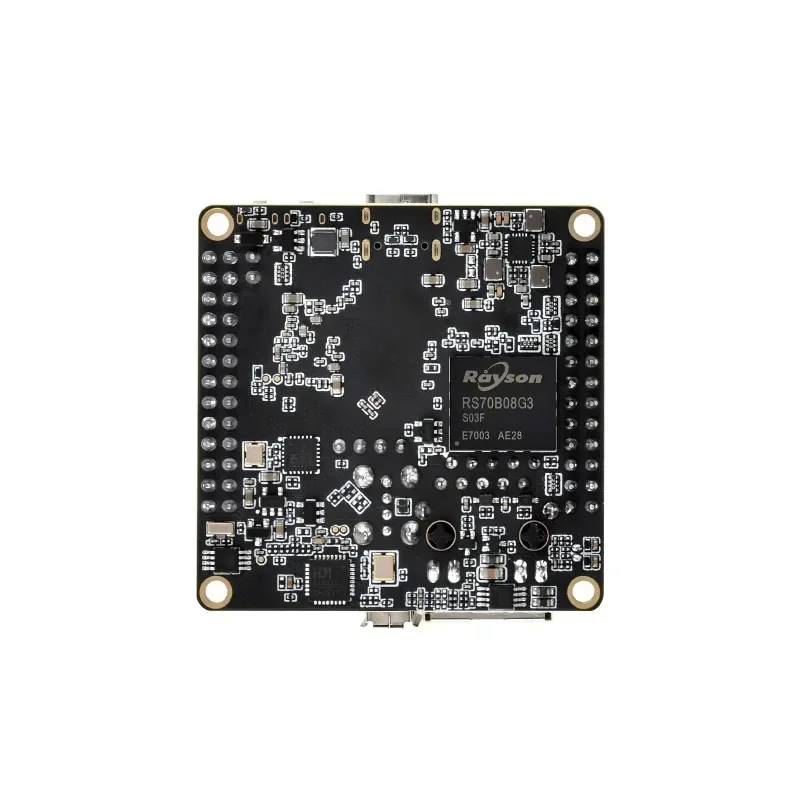

Waveshare Luckfox Lyra Ultra RK3506B Linux mikro vývojová deska s PoE

Waveshare Luckfox Lyra Ultra RK3506B Linux Micro Dev Board s PoE je kompaktní, ale výkonná vývojová platforma navržená pro AIoT, průmyslové řízení a embedded Linux aplikace. Poháněná RK3506B tříjádrovým ARM Cortex-A7 procesorem s integrovaným Cortex-M0 MCU, Luckfox Dev Board poskytuje efektivní výkon pro multimédia, síťování a automatizaci. S 512MB DDR3L RAM a 8GB eMMC úložištěm, vestavěným Wi-Fi 6, Bluetooth 5.2 a volitelným PoE modulem nabízí flexibilní konektivitu a spolehlivé napájení pro různé projekty.

Vlastnosti

• RK3506B tříjádrový ARM Cortex-A7 + Cortex-M0 heterogenní procesor.

• 512MB DDR3L RAM + 8GB eMMC úložiště pro stabilní výkon.

• Vestavěné Wi-Fi 6 a Bluetooth 5.2/BLE pro rychlou bezdrátovou komunikaci.

• Podpora PoE modulu pro flexibilní napájení v průmyslovém prostředí.

• MIPI DSI 2-řadé rozhraní podporující displej až 1280×800 @ 60Hz.

• 10/100M Ethernet port pro spolehlivé kabelové připojení.

• Rockchip Matrix IO design s 29× Matrix IO piny + 4× GPIO piny pro bohaté rozšíření periferií.

• USB OTG 2.0 porty a rozšířený USB HOST přes HUB.

• Vestavěný audio/video kodek podporující více vstupů a výstupů.

• Kompaktní design s Type-C portem pro napájení/programování, tlačítky reset/boot, konektorem baterie RTC a headerem pro reproduktor.

Specifikace

Specifikace	Detaily
Procesor	RK3506B tříjádrový ARM Cortex-A7 (1,2GHz) + Cortex-M0
Paměť	512MB DDR3L
Úložiště	8GB eMMC
Bezdrátový	Vestavěné 2,4GHz Wi-Fi 6, Bluetooth 5.2/BLE
Ethernet	10/100M Ethernet port
PoE	Volitelný PoE modul podpora
Displej	MIPI DSI 2-řadý, až do 1280×800 @ 60Hz
USB	USB OTG 2.0 ×2, rozšířený USB HOST přes HUB
GPIO	29× Matrix IO piny + 4× GPIO piny
Audio	Vestavěný kodek, podporuje více vstupy/výstupy
Jiné Rozhraní	RTC baterie konektor, reproduktor header, anténa konektor
Rozměry	Kompaktní mikro Vývoj Deska návrh
Systém	na bázi Linuxu vývoj prostředí

Aplikace

• Průmyslový IoT – Nasazení jako spolehlivý řadič s PoE napájením.

• Chytré displeje – Ovládejte LCD panely přes MIPI DSI pro komerční/průmyslové použití.

• Vývoj Embedded Linux – Ideální pro prototypování a sekundární vývoj.

• Síťové aplikace – Využijte dvojí konektivitu (Ethernet + Wi-Fi 6) pro brány a okrajová zařízení.

• Automatizace a robotika – Integrace se senzory a akčními členy přes Matrix IO a GPIO.

• Audio/Video systémy – Vestavěný kodek umožňuje multimediální přehrávání a nahrávání.

Seznam součástí

1. Luckfox Lyra Ultra W x1

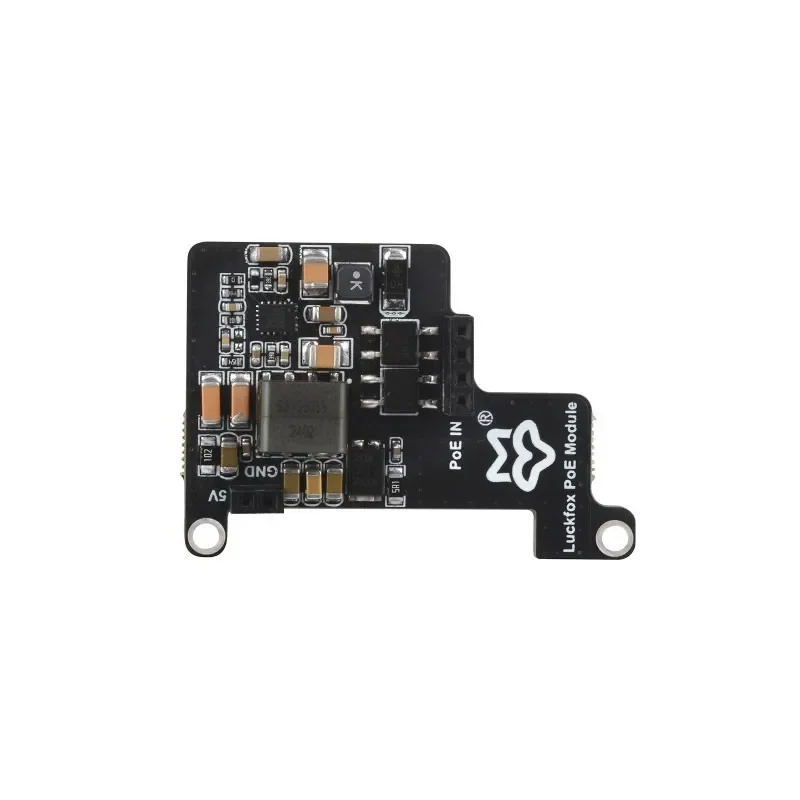

2. Luckfox PoE modul x1
3. Balíček šroubů x1
4. USB Type-A na Type-C kabel ~1m x1
5. IPX 2.4G 2DB anténa x1

Rockchip Matrix IO design

Rockchip Matrix IO podporuje 98 multiplexovaných funkcí a umožňuje flexibilní konfiguraci pinů

Definice pinů

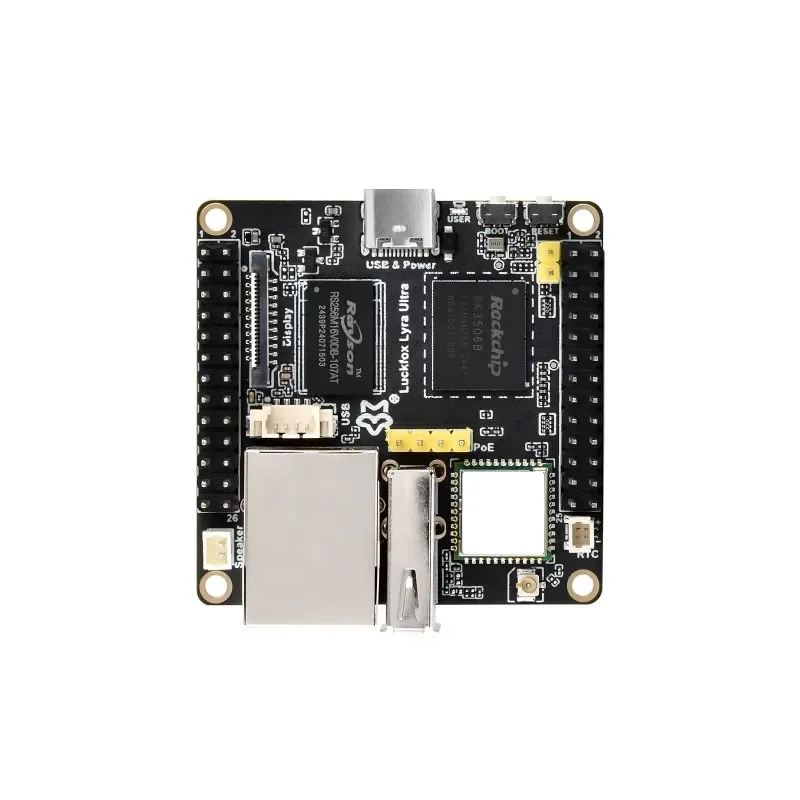

Co je na desce

1. Type-C konektor
   pro napájení a nahrávání programu
2. USER-LED
   pro indikaci stavu systému v základním obrazu, programovatelná indikace
3. Tlačítko BOOT
   Stiskněte při zapnutí nebo resetu pro vstup do režimu stahování
4. Tlačítko RESET
5. GPIO konektor
6. Konektor baterie RTC
7. Konektor antény
8. WIFI/Bluetooth modul
   2.4G WiFi 6; BT5.2/BLE Bluetooth modul
9. USB-A port
10. RJ45 100M Ethernet port
11. Konektor pro reproduktor
    MX1.25 2P konektor, podporuje 8Ω 1W reproduktor

1. MX1.25 4P USB konektor
   Podpora konverze na USB-A
