Waveshare Luckfox Lyra Pi Linux Micro vývojová deska založená na Core3506

Waveshare Luckfox Lyra Pi Linux Micro Dev Board založená na Core3506 je kompaktní a všestranná platforma navržená pro vývoj embedded Linuxu, IoT a automatizační projekty. Poháněná modulem Core3506 s tříjádrovým ARM Cortex-A7 procesorem RK3506G2 a integrovaným Cortex-M0 MCU, Luckfox Lyra Dev Board poskytuje efektivní výkon pro multimédia, síťování a průmyslové řízení. S 128MB DDR3L pamětí, podporou TF karty pro úložiště a bohatými periferními rozhraními nabízí Waveshare Luckfox Lyra Pi vývojářům flexibilní a cenově dostupné řešení pro prototypování a nasazení.

Vlastnosti

• RK3506G2 tříjádrový ARM Cortex-A7 + Cortex-M0 heterogenní procesor.

• 128MB DDR3L paměti optimalizované pro vícejádrové Linuxové aplikace.

• Integrace modulu Core3506 pro stabilní a spolehlivý výkon.

• Slot pro TF kartu pro rozšíření úložiště.

• MIPI DSI 2-řadé rozhraní podporující displej až 1280×800 @ 60Hz.

• USB OTG 2.0 ×2 pro napájení a datovou komunikaci.

• Rockchip Matrix IO design s multiplexovanými piny, podporující PWM, UART, I2C, SPI, CAN, ADC a GPIO.

• Vestavěný audio/video kodek pro vysoce kvalitní přehrávání a nahrávání.

• Kompaktní design s Type-C portem pro napájení/programování, tlačítky BOOT/RESET a indikátorem ACT-LED.

Specifikace

Specifikace	Detaily
Procesor	RK3506G2 tříjádrový ARM Cortex-A7 (1,2GHz) + Cortex-M0
Modul	Core3506
Paměť	128MB DDR3L
Úložiště	TF karta slot
Displej	MIPI DSI 2-řadé, až do 1280×800 @ 60Hz
USB	USB OTG 2.0 ×2
GPIO	Rockchip Matice IO piny
Audio/Video	Vestavěný kodek, podporuje vícenásobné vstupy/výstupy
Ostatní Rozhraní	Type-C konektor, BOOT/RESET tlačítka, ACT-LED
Systém	Linuxový vývoj prostředí
Rozměry	Kompaktní mikro Vývoj Deska návrh

Aplikace

• Vývoj Embedded Linuxu – Ideální pro prototypování a sekundární vývoj.

• IoT aplikace – Kompaktní design s rozšířením Wi-Fi/Bluetooth pro chytrá zařízení.

• Průmyslové řízení – Spolehlivý výkon pro automatizaci a monitorování.

• Chytré displeje – Ovládání LCD panelů přes MIPI DSI pro komerční/průmyslové použití.

• Audio/Video systémy – Vestavěný kodek umožňuje přehrávání a nahrávání multimédií.

• Vzdělávací projekty – Cenově dostupná platforma pro výuku Linuxu a programování hardwaru.

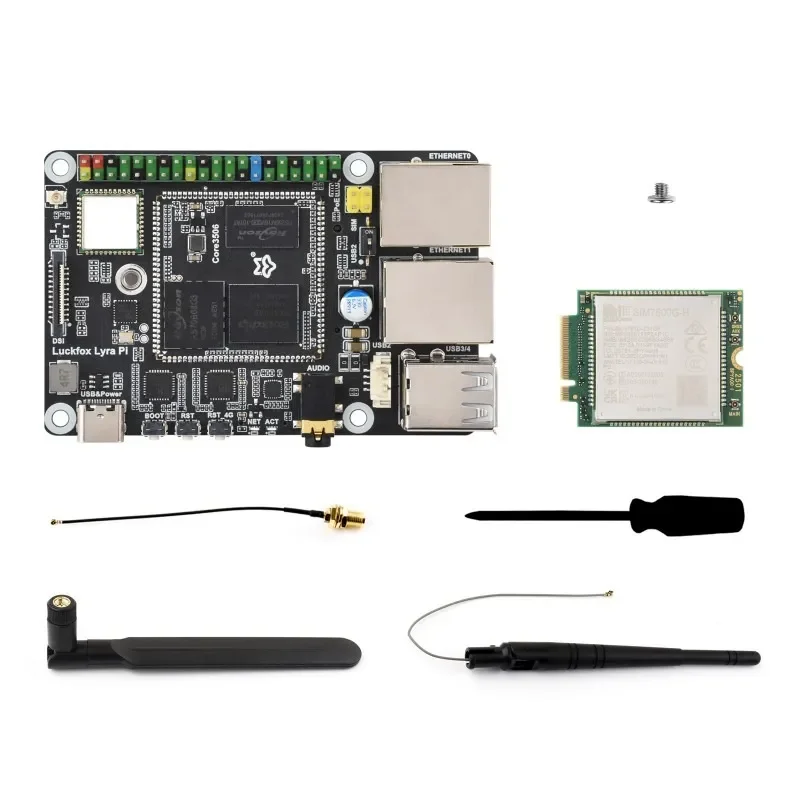

Seznam součástí

1. Luckfox Lyra Pi A W (8GB eMMc) x1
2. SIM7600G-H-M.2 x1
3. 4G anténa x1
4. IPX 2,4G 2DB anténa x1
5. IPEX4 na SMA kabel x1
6. Šroubovák x1
7. Montážní šroub pro 4G modul x1

Rockchip Matrix IO design

Rockchip Matrix IO podporuje 98 multiplexovaných funkcí a umožňuje flexibilní konfiguraci pinů

Definice pinů

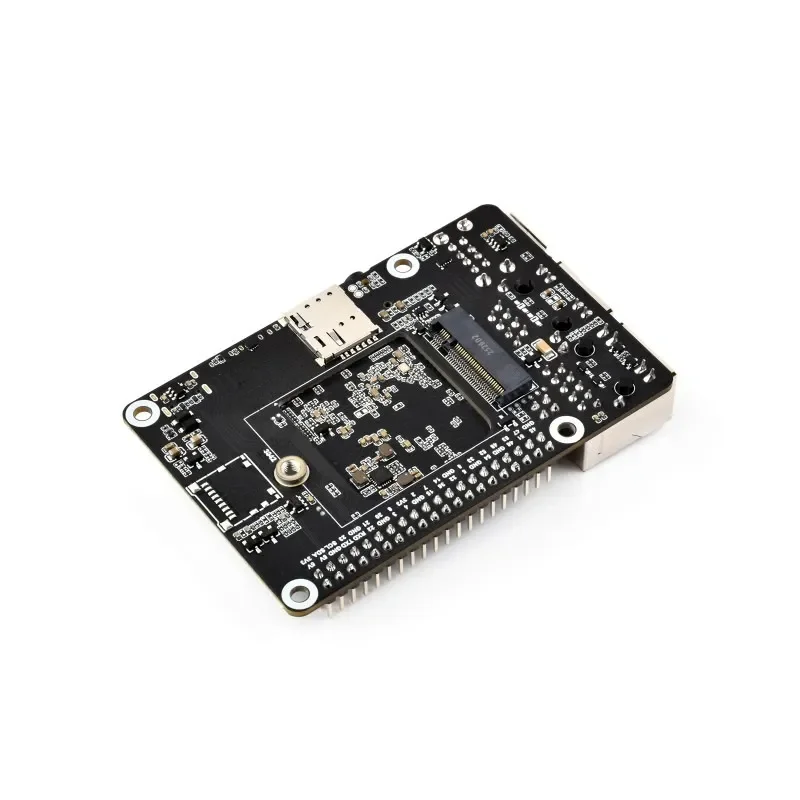

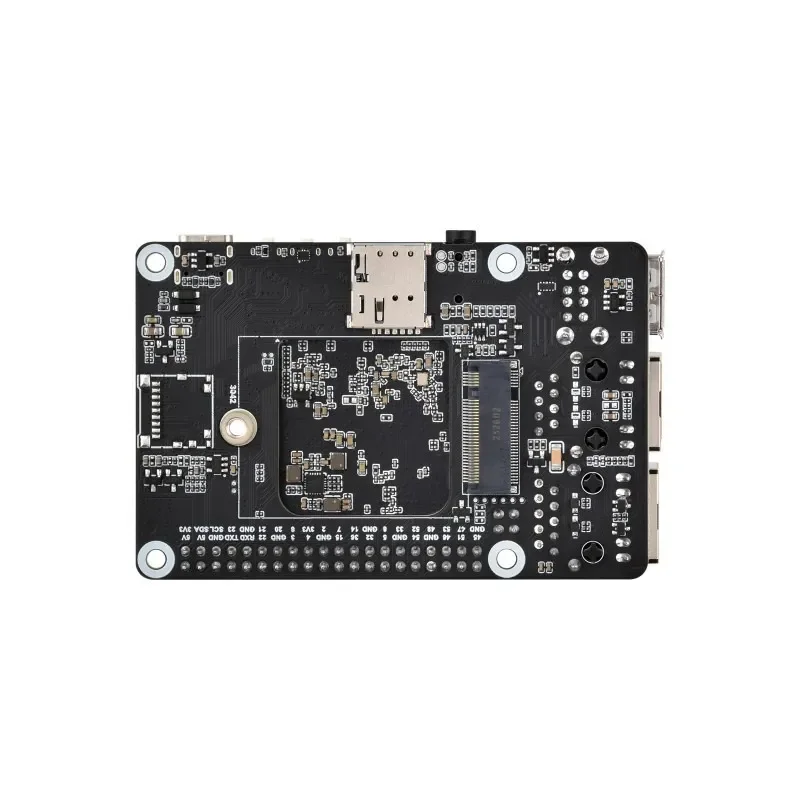

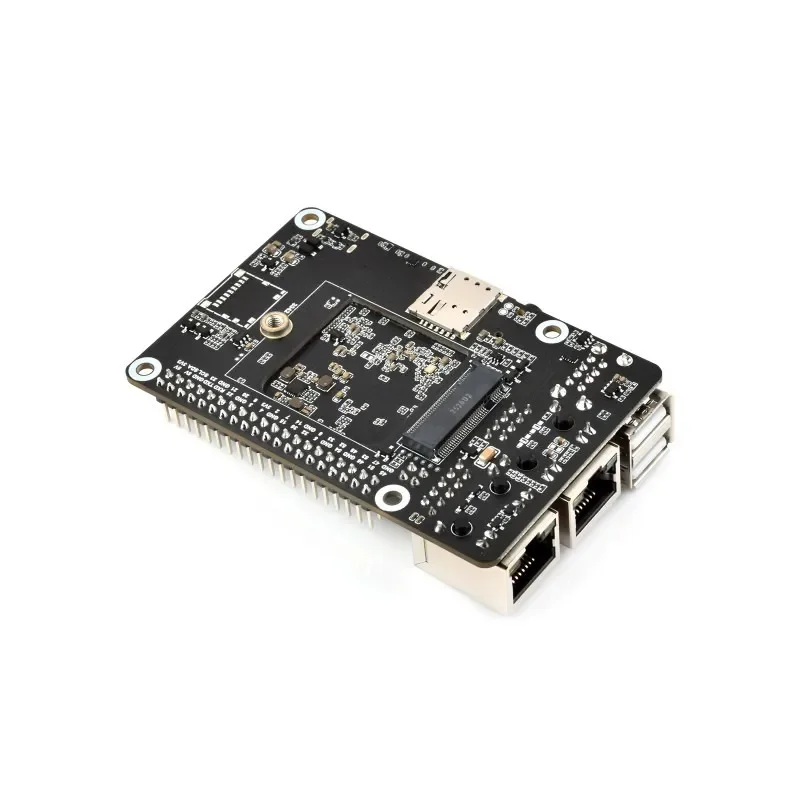

Co je na palubě

1. Core3506
   Jádrový modul RK3506B, volitelně s eMMC
2. USB Type-C OTG0 port
   pro napájení a nahrávání programu
3. BOOT tlačítko
   Stiskněte při zapnutí nebo resetu pro vstup do režimu stahování
4. RESET tlačítko
   pro restart systému Core3506
5. 4G-RESET tlačítko
   pro restart 4G modulu
6. 4G NET LED
   pro indikaci provozního stavu 4G modulu
7. USER-LED
   pro indikaci stavu systému v základním obrazu
8. 3,5mm jack pro sluchátka/mikrofon
   Podpora jednopásmového audio záznamu nebo výstupu
9. MX1.25 4P konektor
   Podpora konverze na USB-A HOST rozhraní nebo pro napájení LCD obrazovky

1. USB-A HOST porty
   Rozšiřuje 2x USB-A porty přes USB-HUB čip
2. RJ45 100M Ethernet port
3. RJ45 100M Ethernet port (s podporou PoE)
   Podpora napájení přes PoE switch s síťovým kabelem
4. PoE modulový konektor
