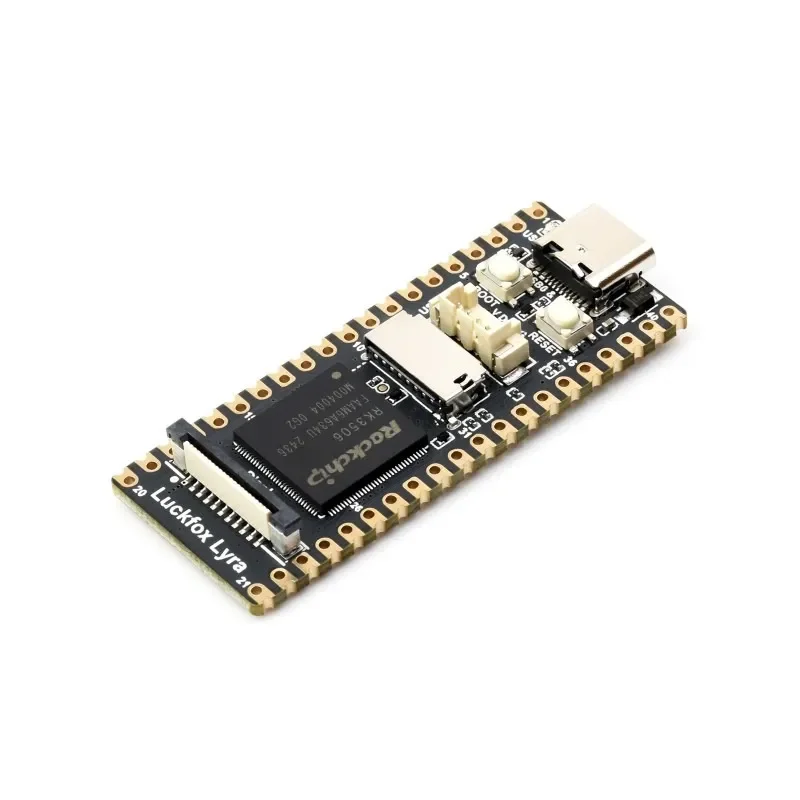

Waveshare Luckfox Lyra RK3506G2 Linux mikro vývojová deska Minimální objednávka 1–5 ks.

Waveshare Luckfox Lyra RK3506G2 Linux Micro Dev Board je kompaktní a efektivní platforma navržená pro vývoj embedded Linuxu, IoT a automatizační projekty. Poháněná RK3506G2 tříjádrovým ARM Cortex-A7 procesorem s integrovaným Cortex-M0 MCU, Luckfox Lyra Dev Board poskytuje spolehlivý výkon pro multimédia, síťování a průmyslové řízení. S 128MB DDR3L pamětí, podporou TF karty pro ukládání (nebo volitelně 256MB NAND Flash ve verzi Lyra B) a bohatými periferními rozhraními nabízí vývojářům flexibilní a cenově dostupné řešení pro prototypování a nasazení.

Funkce

• RK3506G2 tříjádrový ARM Cortex-A7 + Cortex-M0 heterogenní procesor.

• 128MB DDR3L paměť pro vícejádrové aplikace.

• Slot pro TF kartu (Luckfox Lyra) nebo 256MB NAND Flash (verze Lyra B).

• MIPI DSI 2-pásmové rozhraní podporující displej až 1280×800 @ 60Hz.

• USB OTG 2.0 ×2 pro napájení a datovou komunikaci.

• Rockchip Matrix IO design se 24 multiplexovanými piny, podporující PWM, UART, I2C, SPI, CAN, ADC a GPIO.

• Vestavěný audio/video kodek pro vysoce kvalitní přehrávání a nahrávání.

• Kompaktní design s Type-C portem pro napájení/programování, tlačítky BOOT/RESET a indikátorem ACT-LED.

Specifikace

Specifikace	Detaily
Procesor	RK3506G2 tříjádrový ARM Cortex-A7 (1,2GHz) + Cortex-M0
Paměť	128MB DDR3L
Úložiště	TF karta slot (Lyra), 256MB NAND Flash paměť (Lyra B)
Displej	MIPI DSI 2-pásmový, detekce na 1280×800 @ 60 Hz
USB	USB OTG 2.0 ×2
GPIO	24× Rockchip Matrix IO špendlíky
Audio/video	Vestavěný kodek, podporuje více vstupy/výstupy
Ostatní Rozhraní	Typ-C konektor, BOOT/RESET tlačítka, ACT-LED
Systém	na bázi Linuxu vývoj prostředí
Rozměry	Kompaktní micro vývoj Deska design

Aplikace

• Vývoj embedded Linuxu – Ideální pro prototypování a sekundární vývoj.

• IoT aplikace – Kompaktní design s rozšířením Wi-Fi/Bluetooth pro chytrá zařízení.

• Průmyslové řízení – Spolehlivý výkon pro automatizaci a monitorování.

• Chytré displeje – Řízení LCD panelů přes MIPI DSI pro komerční/průmyslové použití.

• Audio/video systémy – Vestavěný kodek umožňuje přehrávání a nahrávání multimédií.

• Vzdělávací projekty – Cenově efektivní platforma pro výuku Linuxu a programování hardwaru.

Volitelně s 256MB SLC NAND FLASH

Rockchip Matrix IO design

Rockchip Matrix IO podporuje 98 multiplexovaných funkcí a umožňuje flexibilní konfiguraci pinů

Definice pinů

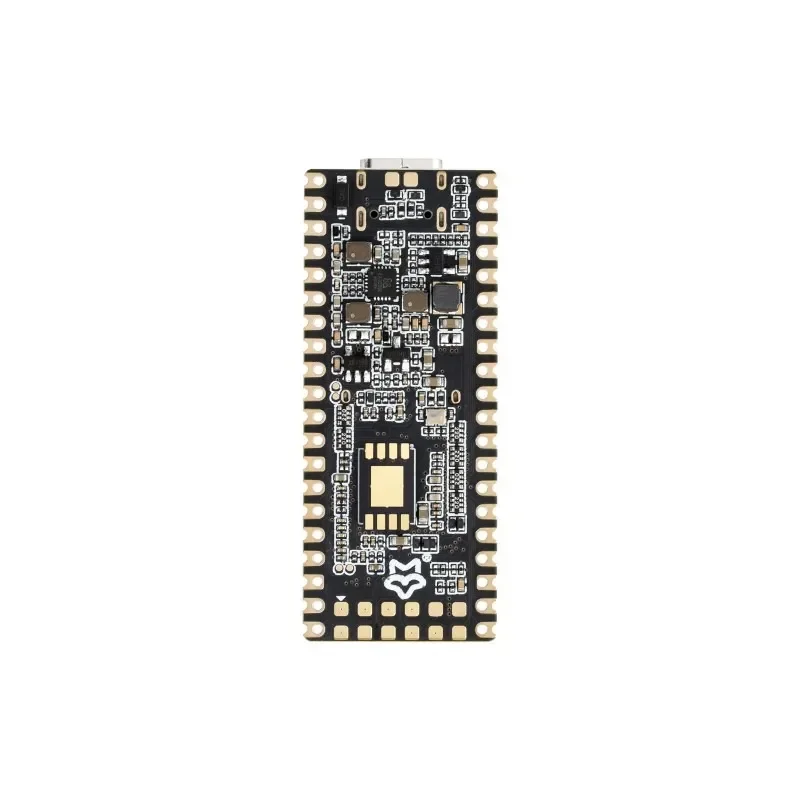

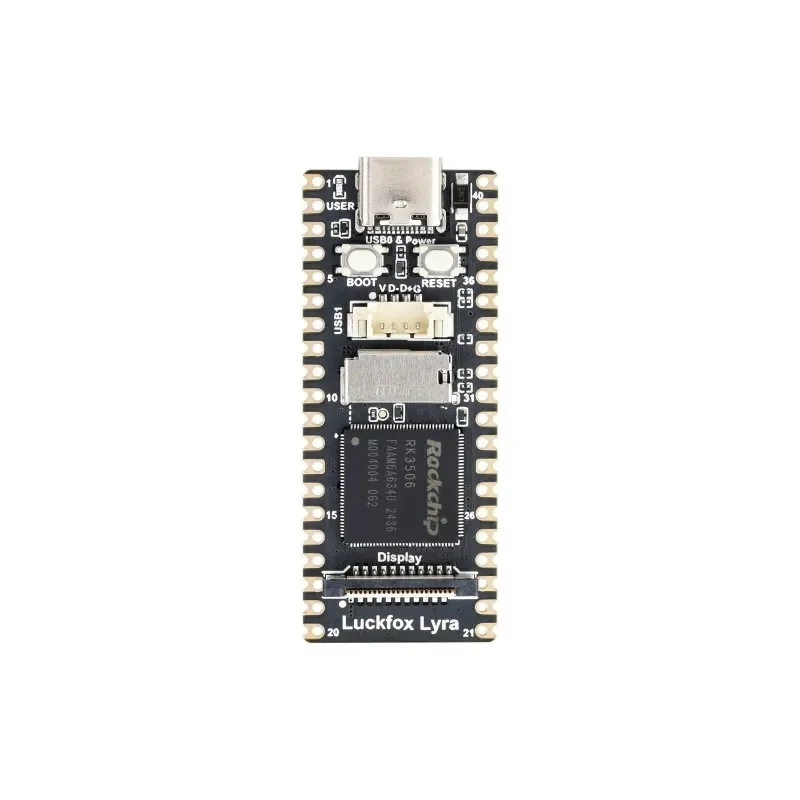

Co je na desce

1. Konektor USB Type-C
   pro napájení a nahrávání programu
2. ACT-LED
3. Tlačítko BOOT
   Stiskněte při zapnutí pro vstup do režimu stahování
4. Tlačítko RESET
5. USB MX1.25 4P konektor
   lze převést na USB Type-A port pomocí adaptérového kabelu

1. Slot pro TF kartu
2. RK3506G2
   Vícejádrový heterogenní SoC s vestavěným troj-jádrovým ARM Cortex-A7 + ARM Cortex-M0
3. DSI zobrazovací rozhraní
   MIPI DSI 2-lane
4. W25N02KV
   256MB SLC NAND FLASH (pouze pro verze Luckfox Lyra B)

Rozměry obrysu

Více detailů

Vysoce integrovaný a výkonný výkon

• Waveshare Luckfox Lyra RK3506G2 Linux vývojová deska používá RK3506G2 troj-jádrový ARM Cortex-A7 procesor s integrovaným VFP, podporující operace s jednoduchou i dvojitou přesností v plovoucí desetinné čárce.
• Vestavěný ARM Cortex-M0 MCU design, podporující SMP a AMP konfigurace pro flexibilní vývoj.
• Vybaveno 128MB DDR3L pamětí, optimalizovanou pro vícejádrové Linux aplikace.
• Nízkorychlostní rozhraní využívají Rockchip Matrix IO design, který umožňuje sdílení boh
