Tento PIR pohybový modul keyestudio je plně kompatibilní s řídicí deskou micro:bit.
Je tvořen hlavně digitálním pyroelectric infrared senzorem, což je zařízení s digitálním výstupem signálu. Tento senzor má vestavěné filtry, silnou odolnost proti rušení, nízké napětí a nízkou spotřebu energie. Detekční vzdálenost modulu je 3-5 metrů.

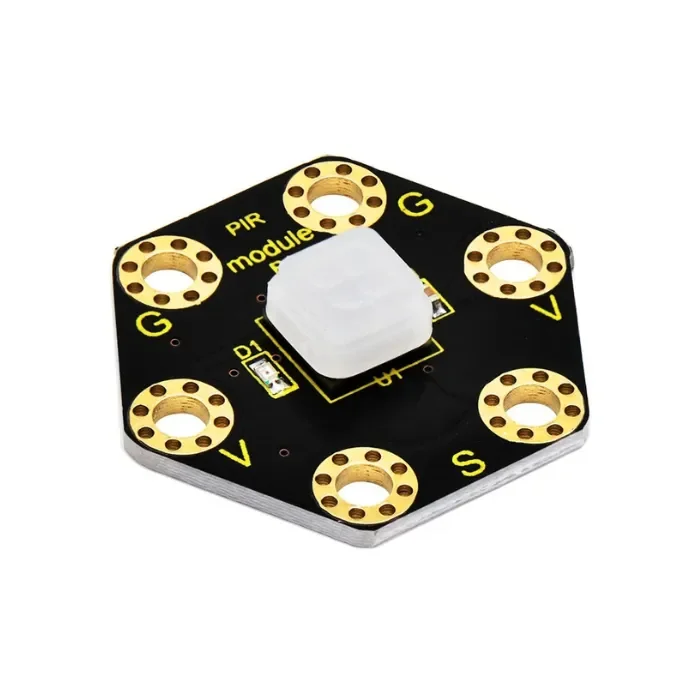

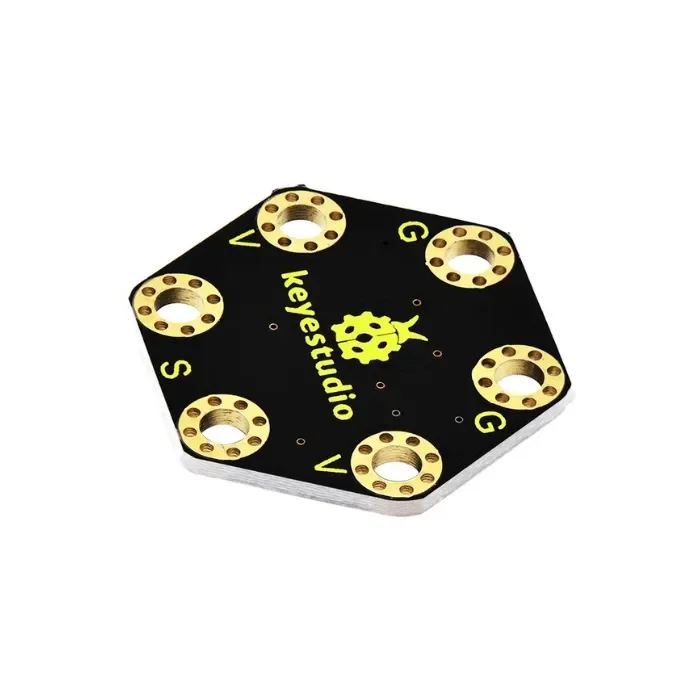

Detekční úhel v horizontálním směru je méně než 80°; detekční úhel ve vertikálním směru je méně než 55°. Na modulu je celkem 6 kroužků. Všimněte si, že dva kroužky G, dva kroužky V a dva kroužky S jsou připojeny samostatně. G pro zem; V pro 3V; S pro signální pin (0 1 2).
Při použití připojte modul k řídicí desce micro:bit pomocí krokodýlího klipu.
Jakmile je detekován pohyb v blízkosti, signální pin hlavní desky micro:bit přijímá vysokou úroveň; LED na modulu se rozsvítí.
Technické parametry
- Pracovní napětí: DC 3,0-3,3V
- Pracovní proud: 100mA
- Maximální výkon: 0,5W
- Výstupní signál: digitální signál
- Detekční vzdálenost: 3-5 metrů
- Detekční úhel: méně než 80° v horizontálním směru a méně než 55° ve vertikálním směru
- Provozní teplotní rozsah: -30℃~ +80℃
- Rozměry: 31mm*27mm*6mm
- Hmotnost: 2g
- Environmentální atributy: ROHS
Schéma zapojení
Zdrojový kód
Příklad výsledku
Modul dobře připojte, poté odešlete zdrojový kód na hlavní desku micro:bit.
Když je detekován pohyb v blízkosti, LED matice na hlavní desce micro:bit zobrazí ikonu ve tvaru srdce a LED na PIR modulu se rozsvítí. Jinak se zobrazí jiný obrázek a LED zhasne.
