Modul Gravity Analog Current to Voltage Converter je vysoce přesný převodník 4-20mA na 0-3V, který lineárně převádí proudové signály 0~25mA na analogové napěťové signály 0~3V, což umožňuje průmyslovým senzorům a automatizačním systémům komunikovat s běžnými ADC mikrořadičů a vstupy proudových senzorů Arduino.

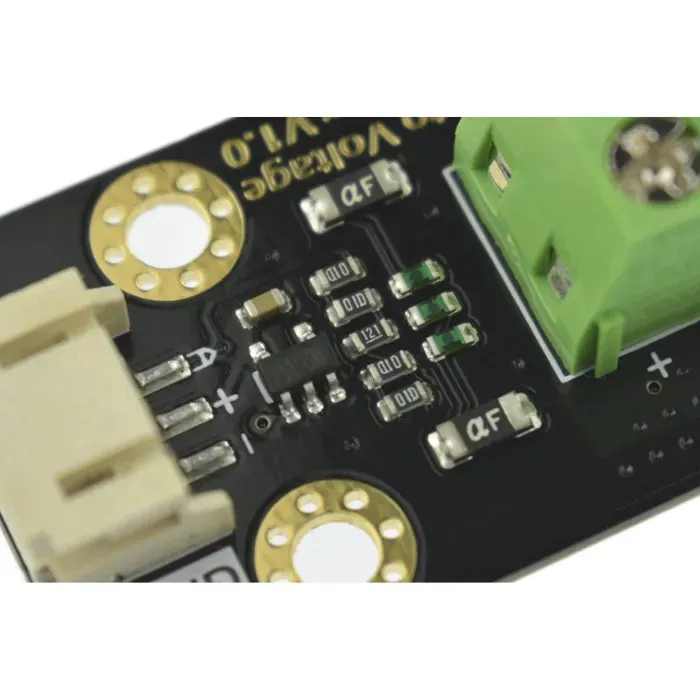

Ideální pro systémy s proudovou smyčkou 4–20mA, tento modul pro převod proudu na napětí podporuje detekci poruch, monitorování přetížení a obecné získávání analogových signálů. Disponuje vysokopřesným snímacím odporem 0,1%, nízkošumovým operačním zesilovačem s nulovým posunem a rail-to-rail vstupem a výstupem a nevyžaduje žádnou kalibraci, což zajišťuje přesnost a snadné použití v jakémkoli průmyslovém rozhraní senzorů.
Hlavní vlastnosti
-
Převádí proud 0–25mA na výstupní napětí 0–3V pomocí tohoto přesného analogového převodníku signálu
-
Bezproblémová spolupráce s průmyslovými senzory 4~20mA a PLC
-
Vysoká přesnost měření: ±0,5 % při 16bitovém ADC pro spolehlivý převod signálu
-
Široká kompatibilita napětí: 3,3V až 5,5V pro různé mikrořadiče
-
Nevyžaduje kalibraci – modul pro převod proudu na napětí připravený k okamžitému použití
-
Kompaktní rozměry s rozhraním PH2.0-3P pro snadnou integraci
Specifikace
-
Napájecí napětí: 3,3V–5,5V
-
Detekční rozsah: 0–25mA stejnosměrného proudu
-
Přesnost: ±0,5 % F.S. při 16bitovém ADC; ±2 % F.S. při 10bitovém ADC
-
Odpor zakončení: 120Ω
-
Konektor: PH2.0–3P
-

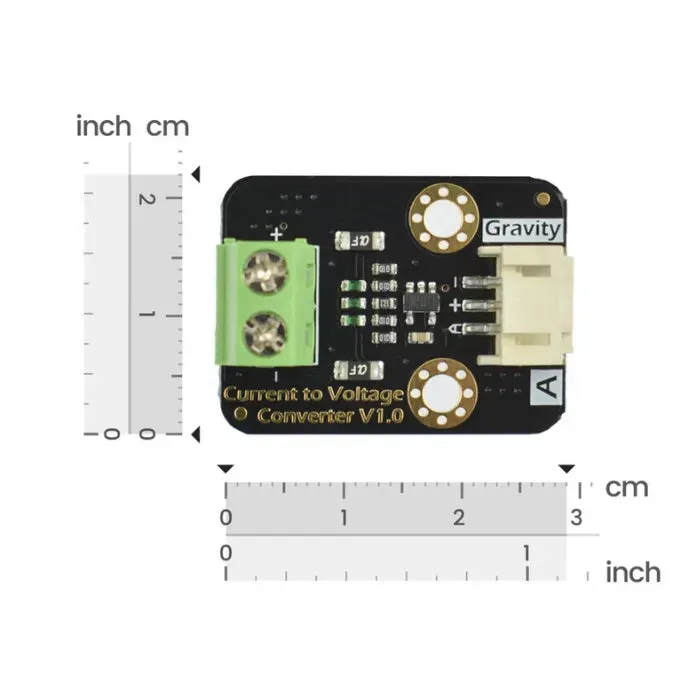

Rozměry: 30mm × 22mm (1,18″ × 0,87″)
Použití
-
Rozhraní průmyslových senzorů (smyčka 4–20mA) s vysokou přesností
-
Systémy diagnostiky poruch pro proudové signály
-
Detekce přetížení nebo překročení rozsahu v automatizaci
-
Kompatibilita analogových vstupů mikrořadičů pro Arduino a ESP32

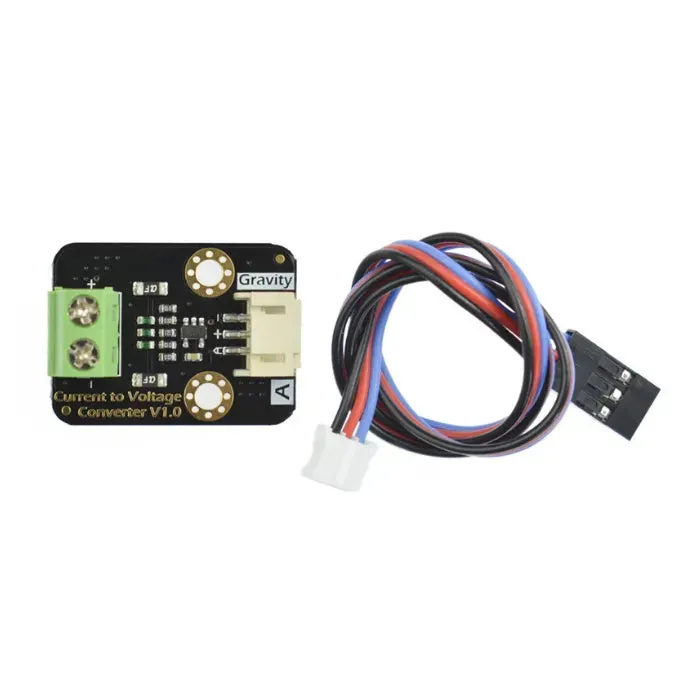

Obsah balení
-
1x modul Analog Current to Voltage Converter
-
1x digitální senzorový kabel (3pinový)
