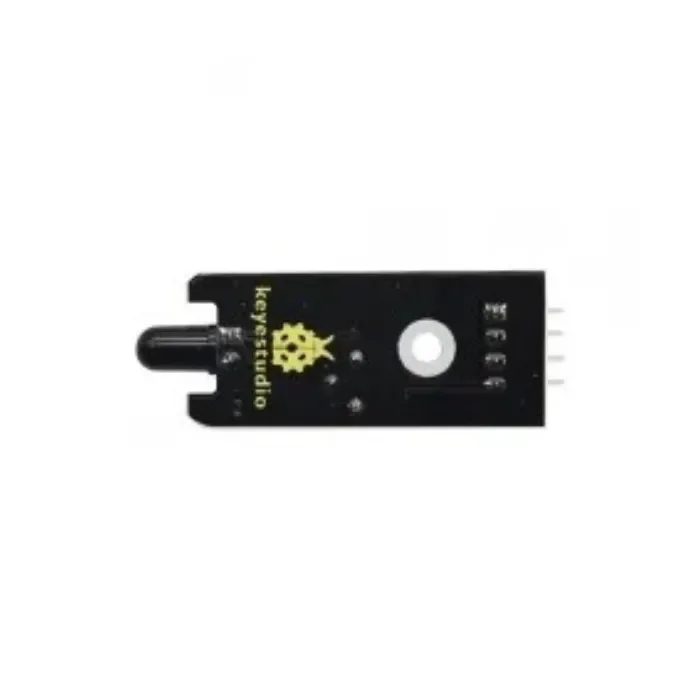

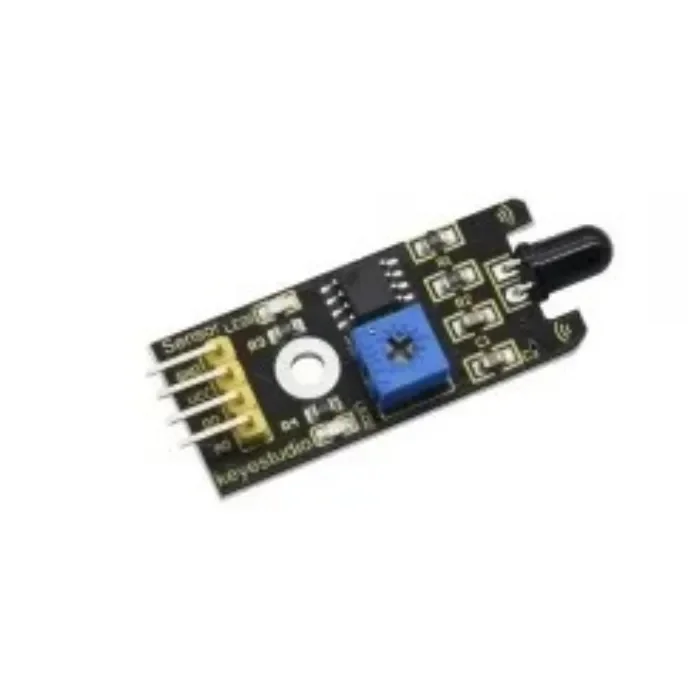

Tento snímač plamene lze použít k detekci ohně nebo jiných světel s vlnovou délkou v rozmezí 760nm ~ 1100nm.
Ve hře s hasicím robotem hraje plamen důležitou roli v sondě, která může sloužit jako oči robota k nalezení zdroje ohně.

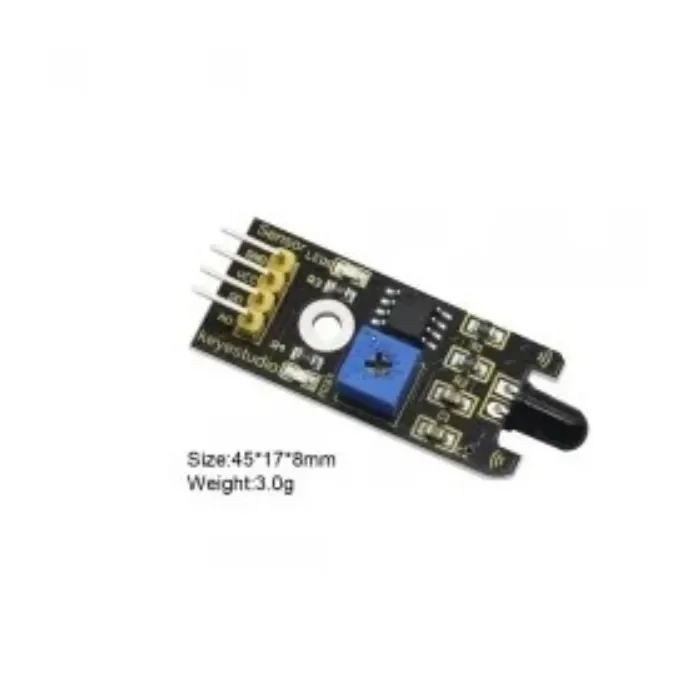

Specifikace
- Napájecí napětí: 3.3V až 5V
- Detekční rozsah: 20cm (4.8V) ~ 100cm (1V)
- Rozsah spektrální šířky pásma: 760nm až 1100nm
- Provozní teplota: -25℃ až 85℃
- Rozhraní: Digitální
Schéma zapojení
Připojte pin D0 k digitálnímu 2, pin GND k portu GND, pin VCC k portu 5V.
Ukázkový kód
const int flamePin = 2; // číslo pinu plamene const int ledPin = 13; // číslo pinu LED // proměnné se budou měnit: int State = 0; // proměnná pro čtení stavu void setup() { // inicializovat pin LED jako výstup: pinMode(ledPin, OUTPUT); // inicializovat pin tlačítka jako vstup: pinMode(flamePin, INPUT); } void loop(){ // přečíst stav hodnoty: State = digitalRead(flamePin); if (State == HIGH) { // zapnout LED: digitalWrite(ledPin, HIGH); } else { // vypnout LED: digitalWrite(ledPin, LOW); }
|
Výsledek
Po dokončení zapojení a zapnutí napájení nahrajte kód do desky.

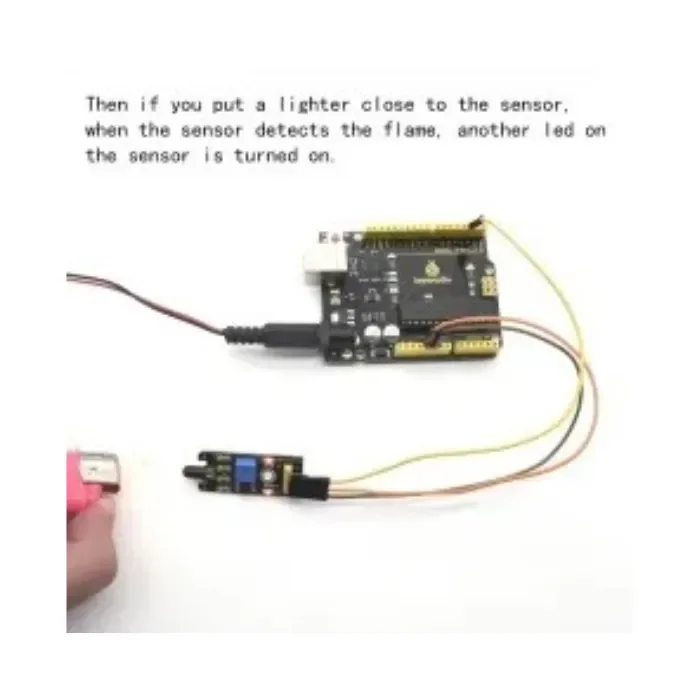

Pak pokud přiblížíte zapalovač k senzoru, když senzor detekuje plamen, další LED na senzoru se rozsvítí.
