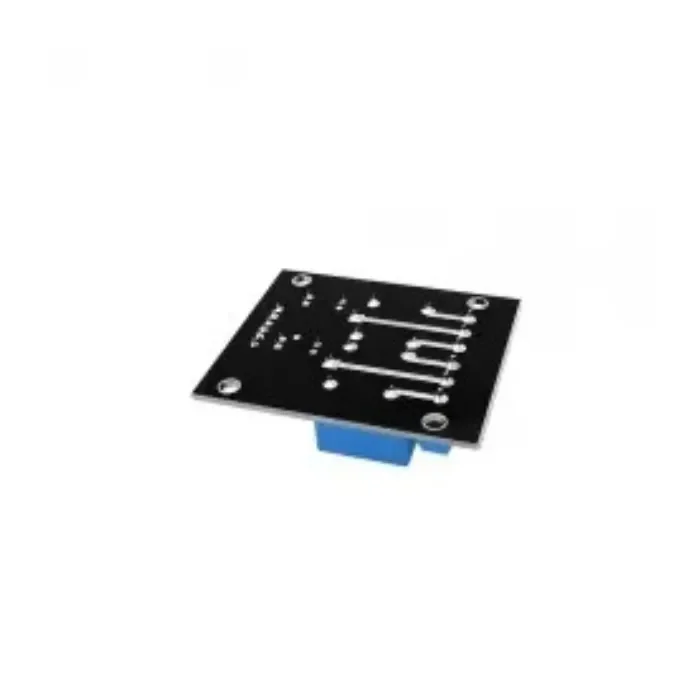

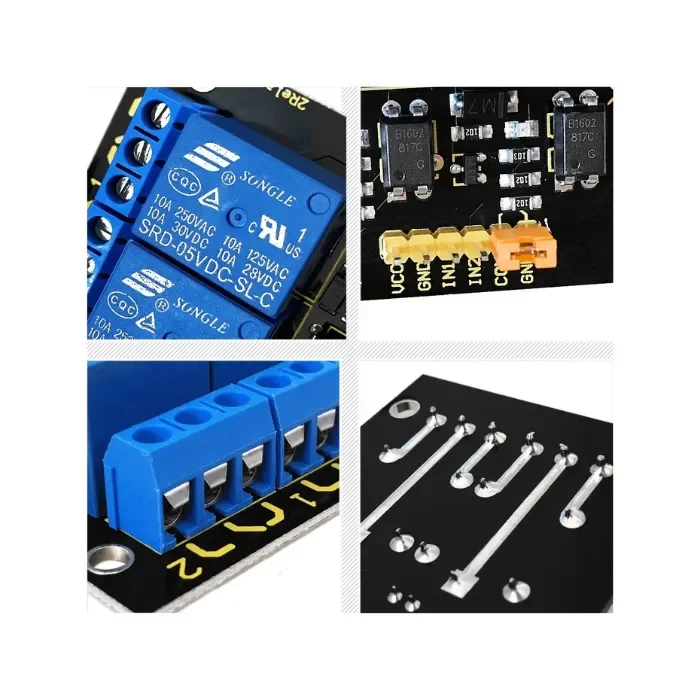

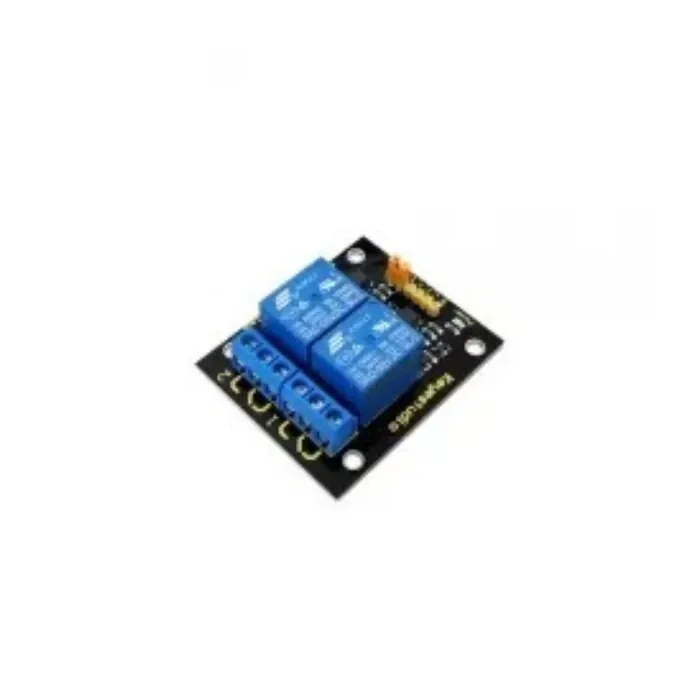

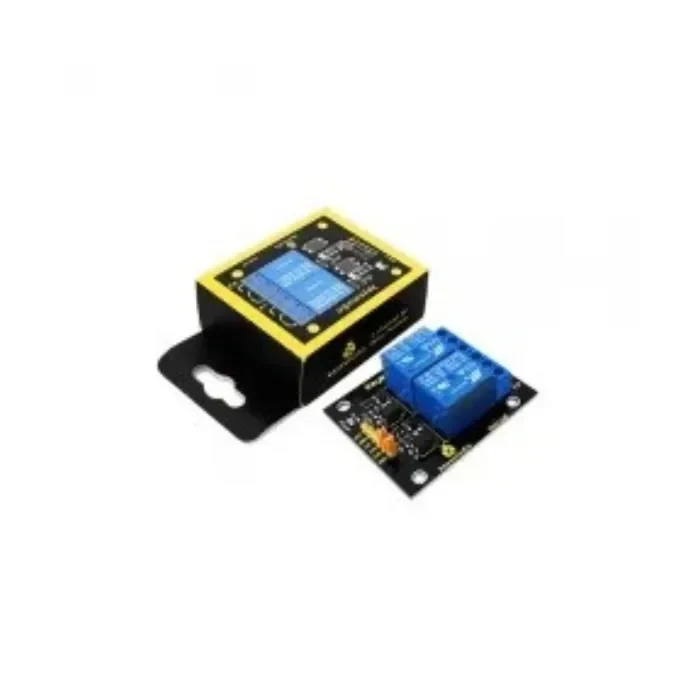

Arduino Relay Shield používá vysoce kvalitní relé SONGLE s dvoukanálovým vstupem a výstupem. Může být připojeno k AC prvku 250V/10A nebo DC prvku 24V/10A, proto může být použito k ovládání světel, motorů atd.
Je aktivní při nízké úrovni. Modulární design usnadňuje připojení k rozšiřující desce Arduino. Stav výstupu relé je zobrazen LED diodou pro pohodlí při skutečné aplikaci.
Specifikace
- Řídicí signál: TTL napětí
- Aktivní při vysoké úrovni
- Jmenovité zatížení:
10A 250VAC 10A 125VAC 10A 30DC 10A 28VDC
- Jmenovitý průchozí proud: 10A (NO) 5A (NC)
- Maximální spínací napětí: 250VAC 30VDC
- Doba sepnutí kontaktu: ﹤10ms
- Definice pinů modulu:
i) Pin 1 - Pin 2 ---- Řídicí konec ii) Napájení (VCC) iii) Zem (GND)
