MQ135 používá SnO2 jako svůj plynově citlivý materiál, protože SnO2 má v čistém vzduchu nízkou elektrickou vodivost.
Když je tedy obklopen znečištěným vzduchem, elektrická vodivost MQ135 se zvýší s nárůstem znečišťujících látek a změna elektrické vodivosti může být převedena na odpovídající výstupní signál.
MQ135 má vysokou citlivost na amoniak, sulfid, benzínové výpary, kouř a další škodlivé plyny.
Dokáže detekovat různé škodlivé plyny, což z něj činí nákladově efektivní volbu vhodnou pro různé aplikace.
Specifikace
- Model produktu: MQ135
- Typ produktu: polovodičový plynový senzor
- Cílový plyn: Amoniak; methylbenzen; vodík
- Provozní napětí: 5V
- Napětí topení: VH 5.0V±0.2V AC nebo DC
- Zátěžový odpor: Nastavitelný RL
- Spotřeba výkonu topení: PH ≤900mW
- Citlivost: S Rs(v vzduchu)/Rs(100ppmNH3)≥5
- Sklon koncentrace: α ≤0.6 (R100ppm/R50ppm NH3)
- Standardní testovací teplota/vlhkost: 20℃±2℃/65%±5%RH
- Standardní testovací obvod: Vc:5.0V±0.1V; VH: 5.0V±0.1V
- Doba předehřevu: ≧48H

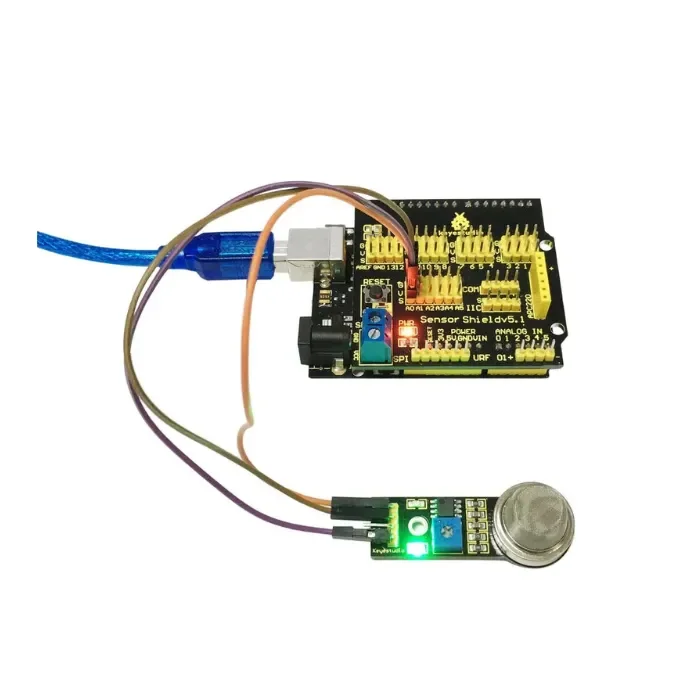

Schéma zapojení
Ukázkový kód
/* AnalogReadSerial Čte analogový vstup na pinu 0, výsledek tiskne do sériového monitoru Tento příkladový kód je ve veřejné doméně. */ void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(A0); Serial.println(sensorValue, DEC); }
|
Výsledek
Zapněte sériový monitor pro kontrolu indexu znečištění vzduchu kolem vás:
