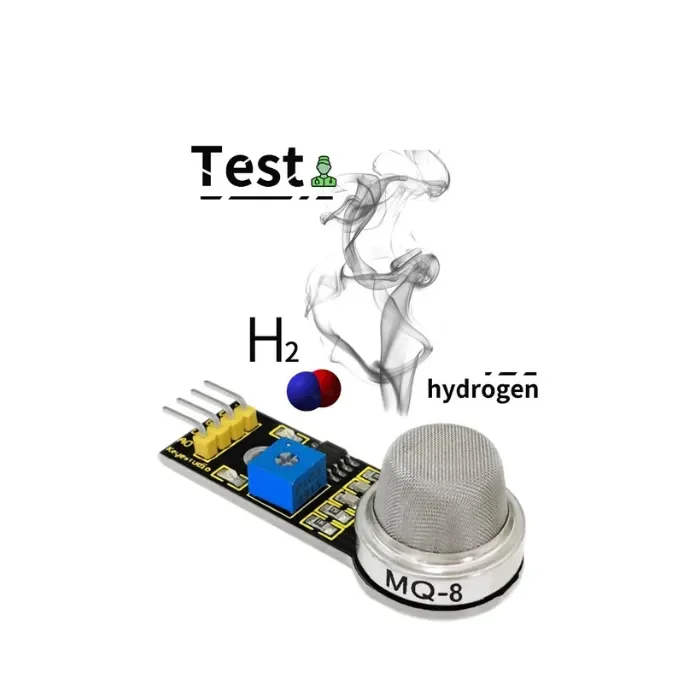

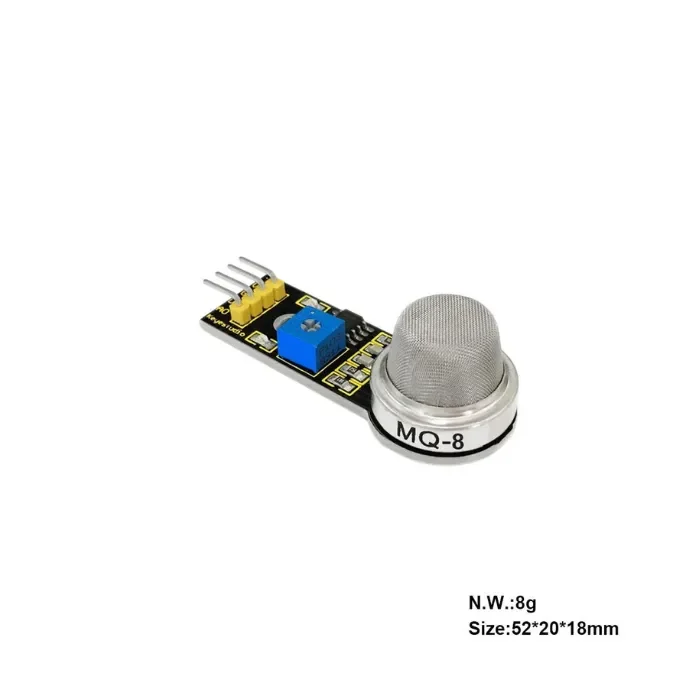

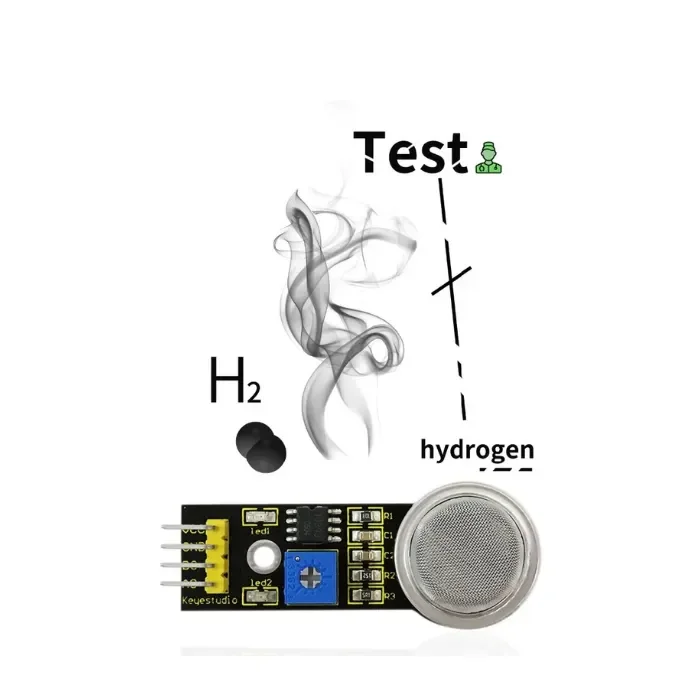

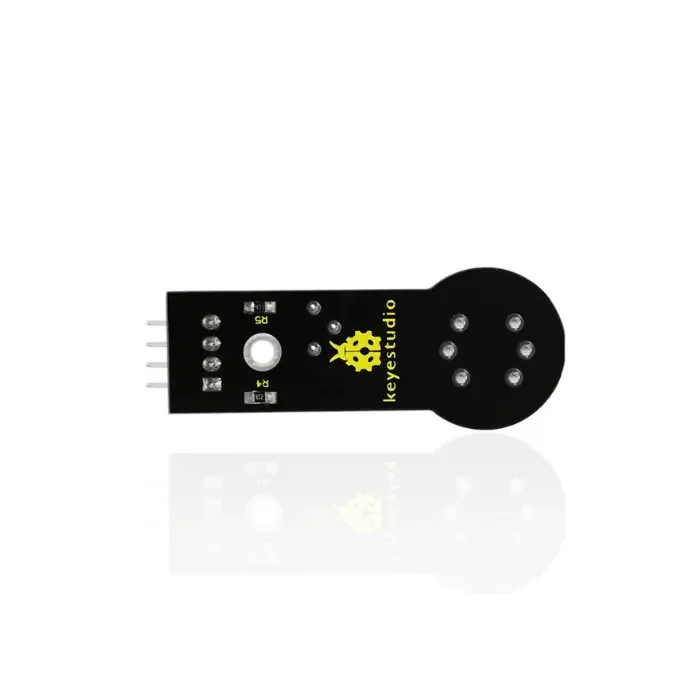

Detekční modul senzoru vodíku KeyeStudio MQ-8 Minimální objednávka 10 ks.

Plynově citlivý materiál použitý v plynovém senzoru MQ-8 je SnO2, který má nižší elektrickou vodivost v čistém vzduchu.

Když je ve prostředí, kde senzor je, přítomen vodík, elektrická vodivost senzoru se zvyšuje s rostoucí koncentrací vodíku ve vzduchu.

Změna elektrické vodivosti může být převedena na výstupní signál odpovídající koncentraci plynu pomocí jednoduchého obvodu.

Citlivost plynového senzoru MQ-8 na vodík je poměrně vysoká, může také detekovat různé jiné plyny obsahující vodík.

Tento senzor je vhodný pro různé aplikace, rozhodně je to dobrý úlovek.

Funkce

• dobrá citlivost na vodík v širokém rozsahu koncentrací.
• dlouhá životnost, nízké náklady
• jednoduchý řídicí obvod

Specifikace

• Detekovatelná koncentrace: 100-1000ppm (vodík)
• Provozní napětí: 5V
• Topné napětí VH: 5.0V±0.1V AC nebo DC
• Zátěžový odpor RL: nastavitelný
• Topné odpor RH: 29±3Ω (pokojová teplota)
• Výkon topení: PH ≤900mW
• Citlivost S: Rs(ve vzduchu)/Rs(1000ppm H2)≥5
• Výstupní napětí Vs: 2.5-4.0V（1000ppm H2）
• Sklon koncentrace: α≤0.6(R1000ppm/R400ppm H2)
• Teplota ; vlhkost: 20℃±2℃；55%±5%RH
• Standardní testovací obvod: Vc:5.0V±0.1V；VH: 5.0V±0.1V

Schéma zapojení

Ukázkový kód

///Arduino ukázkový kód void setup() { Serial.begin(9600); //Nastaví rychlost sériové komunikace na 9600 bps } void loop() { int val; val=analogRead(0);//Čtení hodnoty plynu z analogového vstupu 0 Serial.println(val,DEC);//Vytiskne hodnotu na sériový port delay(100); }

Aplikace

• Domácí alarm úniku plynu
• Průmyslový vodíkový alarm
• Přenosný detektor plynu
