V aplikačním systému mikrokontroléru je klávesnice nezbytná pro dialog člověk-stroj. Když vám chybí tlačítko, můžete jedno připojit k I/O portu kontroléru; ale když potřebujete mnoho tlačítek s omezenými I/O porty, tato 4*4 maticová klávesnice je bezpochyby nejlepší volbou.
4*4 maticová klávesnice je nejpoužívanější formou klávesnice. Musíme ovládnout její technologii identifikace kláves jako vstup do světa mikrokontrolérů. Zde použijeme příklady k ilustraci metody identifikace 4*4 maticové klávesnice. Rozložení kláves je v maticové formě, takže s pouhými osmi I/O porty můžeme identifikovat 16 tlačítek, čímž ušetříme mnoho I/O portů.
Rozložení pinů pro modul 4*4 velkých tlačítek:
Zapojení obvodu

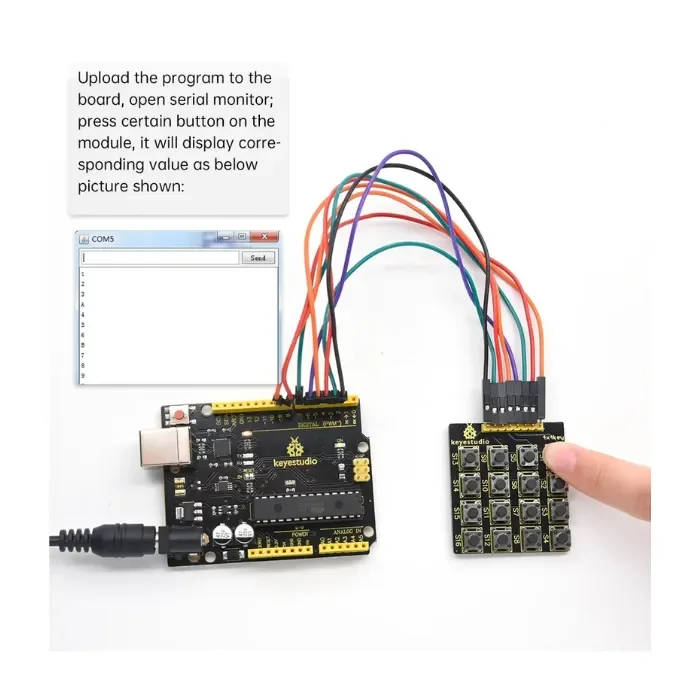

Připojte piny modulu 1-8 postupně k digitálním pinům desky 2-9, jak je na obrázku níže.
