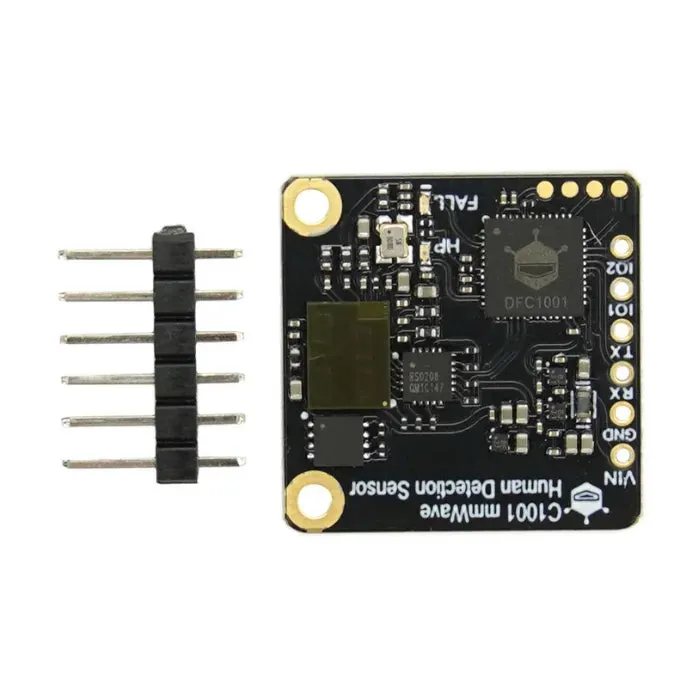

DFRobot C1001 mmWave senzor detekce lidí je vysoce přesný 60GHz mmWave radar modul navržený pro pokročilou detekci přítomnosti a chování lidí. Na rozdíl od tradičních 24GHz senzorů, které poskytují pouze základní detekci pohybu, tento mmWave radar C1001 podporuje:
- Detekce pádů
- Funkce sledování spánku
- Sledování pohybu
- Detekce životních funkcí (dýchací frekvence a srdeční tep)
Tento mmWave radar poskytuje přesná měření i když je osoba zcela nehybná – ideální pro aplikace bezkontaktního zdravotního monitoringu a senzorů detekce pádů seniorů.
Kompatibilní s Arduino, ESP32 a micro:bit. Senzor mmWave radaru používá algoritmus zobrazování bodového mraku k rozpoznávání lidských postojů a identifikaci ležících poloh. Je široce využíván v péči o seniory, analýze sledování spánku a chytrých zdravotních systémech.
Funkce
Integrovaný senzor detekce pádů
Radar C1001 mmWave používá zobrazování bodového mraku pro rozpoznávání postojů, včetně ležících poloh. Funguje jako spolehlivý senzor detekce pádů, který zaznamenává pády, dobu nehybnosti a intervaly nečinnosti. S detekčním dosahem až 11 metrů (při montáži na strop ve výšce 2,7 m) poskytuje tento mmWave radar spolehlivá upozornění pro bezpečnostně kritické aplikace, jako je monitorování pádů seniorů. Na rozdíl od běžných senzorů tento senzor detekce pádů s vysokou přesností rozpoznává jak pohyb, tak nehybnost.
Komplexní sledovač spánku
V režimu spánku mmWave radarový senzor zachycuje přítomnost, pohyb a dechové vzory. Slouží jako bezkontaktní sledovač spánku, měří dechovou frekvenci a srdeční tep ze vzdálenosti 1,5 metru a vytváří skóre spánku pro zdravotní přehledy pomocí technologie mmWave radaru.
Specifikace
| Kategorie | Specifikace |
|---|---|
| Provozní napětí | 5V |
| Spotřeba proudu | ≤100 mA |
| Provozní frekvence | 61–61,5 GHz |
| Výkon výstupu radaru | 6 dBm |
| Detekční dosah | Až 11 m |
| Detekční úhel | 100° x 100° |
| Vzdálenost sledování spánku | 0,4–2,5 m |
| Vzdálenost detekce životních funkcí | 0,4–1,5 m |
| Rozsah dechové frekvence | 10–25 dechů/min |
| Rozsah srdečního tepu | 60–100 BPM |
| Provozní teplota | -20℃ až +60℃ |
Aplikace
- Vnitřní systémy detekce pádů s mmWave radarem
- Monitorování a péče o seniory
- Bezkontaktní analýza sledování spánku
- Monitorování dechové frekvence a srdečního tepu
- Chytré zdravotní systémy s mmWave radarem
Nastavení & Podpora
- Definice rozhraní – Pinout a popis
- Způsoby montáže – Návod pro montáž na strop a ze strany
- Ukázkový kód – Příklady kompatibilní s Arduino
- Kroky demonstrace – Návody pro funkce detekce pádu a sledování spánku
Poznámka: Tento mmWave radarový senzor není certifikované lékařské zařízení a neměl by být používán pro diagnostiku.
Reference
- Produktová wiki
- Rozměrový diagram
- Definice rozhraní
- Způsob montáže
- Ukázková rutina
- Knihovna (GitHub)
- Rozdíly mezi technologiemi UWB a mmWave
- Co je mmWave radar a jaký je rozdíl mezi 24GHz a 60GHz?
Obsah balení
- 1 × C1001 mmWave radarový senzor pro detekci lidí
