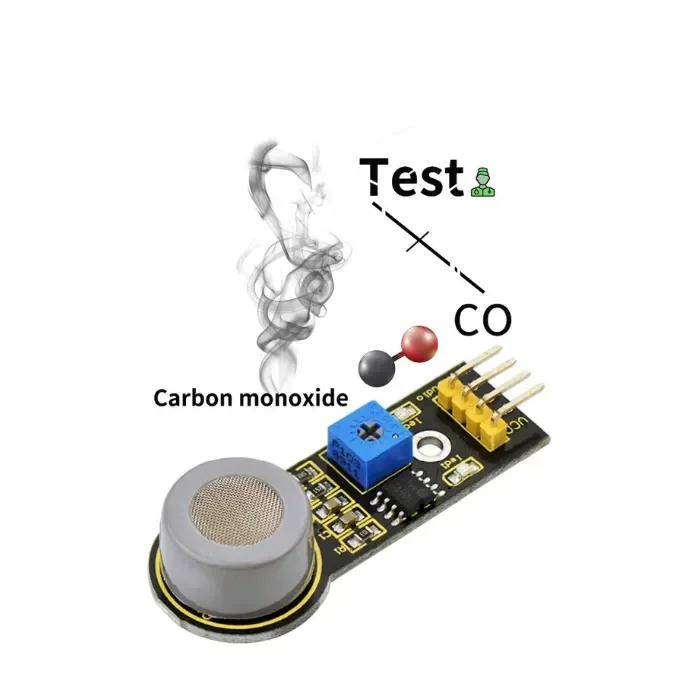

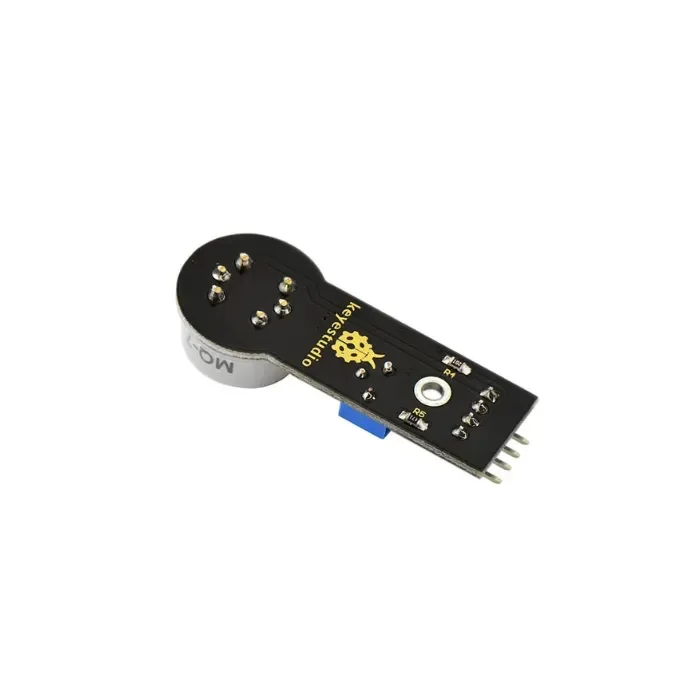

Modul detekce senzoru oxidu uhelnatého CO KeyeStudio MQ-7 Minimální objednávka 10 ks.

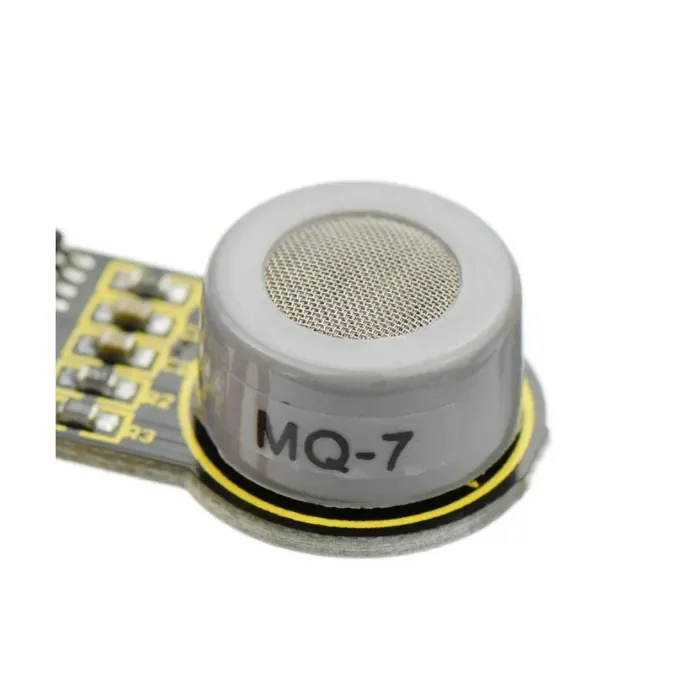

Plynově citlivý materiál použitý v senzoru MQ-7 je SnO2, který má nižší elektrickou vodivost v čistém vzduchu.

Detekuje oxid uhelnatý při nízké teplotě (ohřev 1,5V) pomocí cyklů vysoké a nízké teploty.

Elektrická vodivost senzoru se zvyšuje s rostoucí koncentrací oxidu uhelnatého ve vzduchu. Změna elektrické vodivosti může být převedena na výstupní signál odpovídající koncentraci plynu pomocí jednoduchého obvodu.

Citlivost plynového senzoru MQ-7 na oxid uhelnatý je velmi vysoká, proto může být použit k detekci různých plynů obsahujících oxid uhelnatý. Je to nízkonákladový senzor vhodný pro různé aplikace.

Specifikace

• Cílový plyn: oxid uhelnatý
• Detekovatelná koncentrace: 300-10000ppm CO
• Provozní napětí: 5V
• Napětí ohřevu VH: 5,0V±0,2V AC nebo DC (vysoké); 1,5V±0,1V AC nebo DC (nízké)
• Zátěžový odpor RL: nastavitelný
• Odpor ohřevu RH: 31Ω±3Ω (teplota místnosti)
• Výkon ohřevu PH: ≤350mW
• Povrchový odpor citlivého materiálu R: 2KΩ-20KΩ(ve 100ppmCO)
• Citlivost S: Rs(ve vzduchu)/Rs(100ppmCO)≥5
• Koncentrační sklon: α ≤0.6(R300ppm/R100ppm CO)
• Teplota, vlhkost: 20℃±2℃ ; 65%±5%RH
• Standardní testovací obvod: Vc:5.0V±0.1V; VH(vysoké): 5.0V±0.1V; VH(nízké): 1.5V±0.1V

Funkce

• dobrá citlivost na oxid uhelnatý.
• dlouhá životnost, nízké náklady
• jednoduchý řídicí obvod

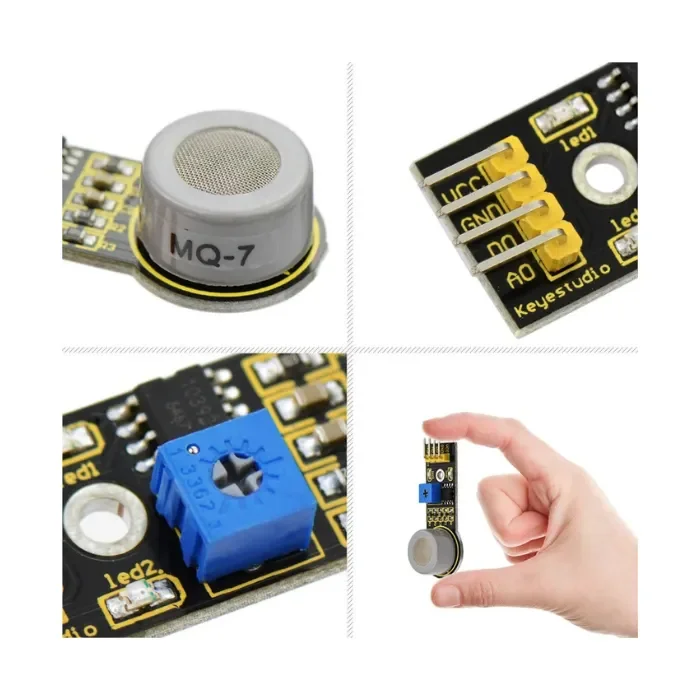

PINOUTS

Schéma zapojení

Ukázkový kód

///Arduino Sample Code void setup() { Serial.begin(9600); //Set serial baud rate to 9600 bps } void loop() { int val; val=analogRead(0);//Read Gas value from analog 0 Serial.println(val,DEC);//Print the value to serial port delay(100); }

Testovací jev

Když senzor detekuje oxid uhelnatý, jeho vestavěná LED dioda se rozsvítí, jak je znázorněno na obrázku níže.

Aplikace

• Domácí alarm úniku plynu
• Průmyslový alarm oxidu uhelnatého
• Přenosný detektor plynu
