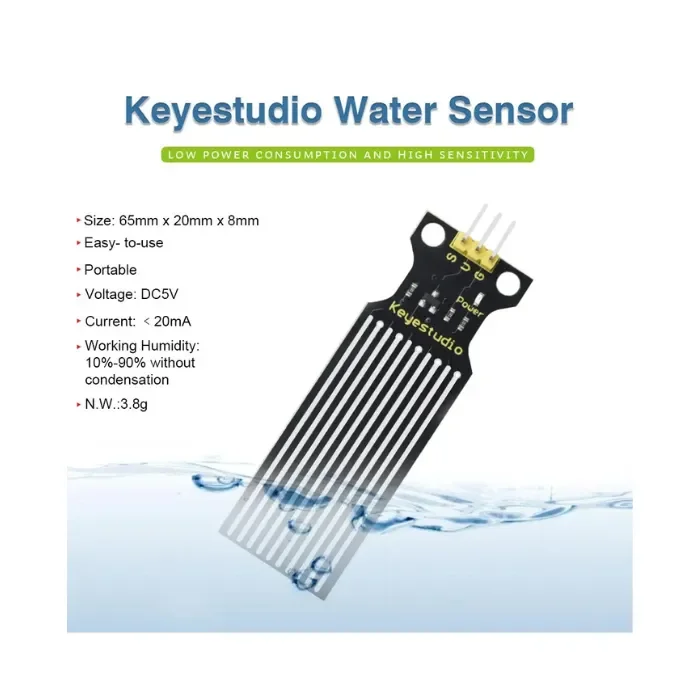

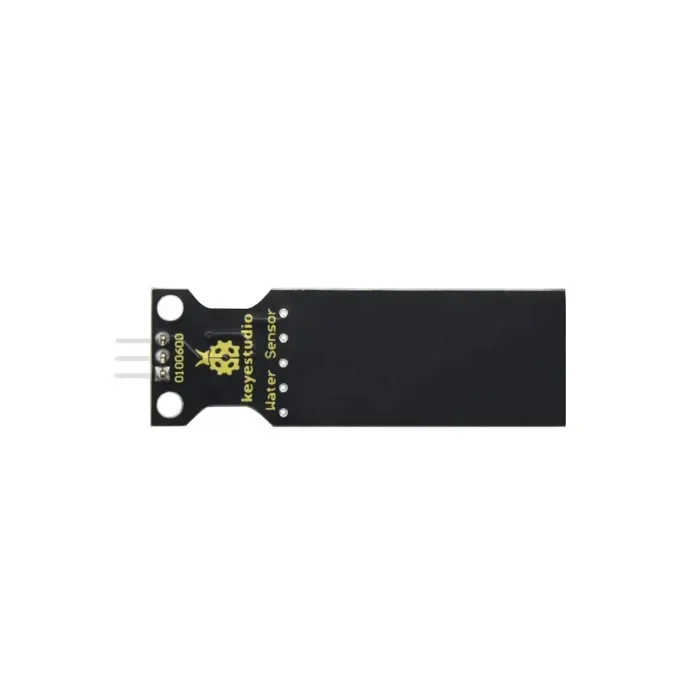

Modul detekce kapek senzoru hladiny vody KeyeStudio Minimální objednávka 5 ks.

Náš vodní senzor je snadno použitelný, přenosný a cenově efektivní, navržený k identifikaci a detekci hladiny vody a kapek vody.

Tento senzor měří objem kapky vody a množství vody pomocí pole stop vystavených paralelních vodičů.

Ve srovnání s konkurencí je tento senzor nejen menší a chytřejší, ale také důmyslně vybaven následujícími funkcemi:

• i) plynulý přechod mezi množstvím vody a analogovou hodnotou;
• ii) silná flexibilita; tento senzor vydává základní analogovou hodnotu;
• iii) nízká spotřeba energie a vysoká citlivost;
• iv) přímo připojen k mikroprocesoru nebo jiným logickým obvodům, vhodný pro různé vývojové desky a řadiče jako Arduino, jednojádrový mikropočítač atd.

Specifikace

• Provozní napětí: DC5V
• Provozní proud: ﹤20mA
• Typ senzoru: Analogový
• Detekční oblast: 40mm x16mm
• Výrobní proces: FR4 oboustranně pocínovaný
• Uživatelsky přívětivý design: Protišmykový půlměsíční zářez
• Pracovní teplota: 10℃-30℃
• Pracovní vlhkost: 10%-90% bez kondenzace

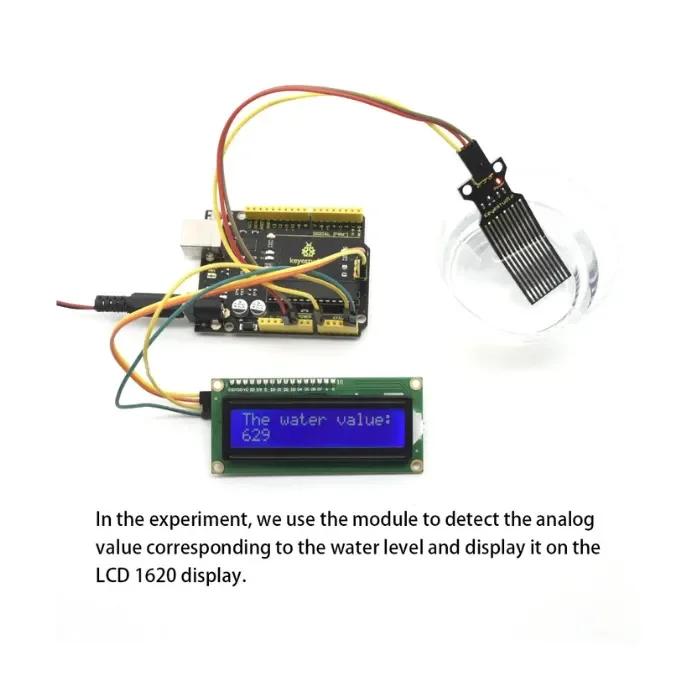

Schéma zapojení

Ukázkový kód

int analogPin = 0; //connect water sensor to analog interface 0 int led = 13; //LED to digital interface 13 int val = 0; //define the initial value of variable ‘val’ as 0 int data = 0; //define the initial value of variable ‘data’ as 0 void setup() { pinMode(led, OUTPUT); //define led as output pin Serial.begin(9600); //set baud rate at 9600 } void loop() { val = analogRead(analogPin); //read and assign analog value to variable ’val’ if(val>700){ //decide whether variable ‘val’ is over 700 digitalWrite(led,HIGH); //turn on LED when variable ‘val’ is over 700 } else{ digitalWrite(led,LOW); //turn off LED when variable ‘val’ is under 700 } data = val; //variable ’val’ assigns value to variable ‘data’ Serial.println(data); //print variable ‘data’ by Serial.print delay(100); }

Fenomen

Po dokončení výše uvedených kroků proveďme test na nižší hladině vody a zkontrolujme, co se stane:
LED se nemůže rozsvítit, když hladina vody nedosáhla hodnoty alarmu;
LED se rozsvítí a spustí se alarm, když hladina vody dosáhne hodnoty alarmu.
