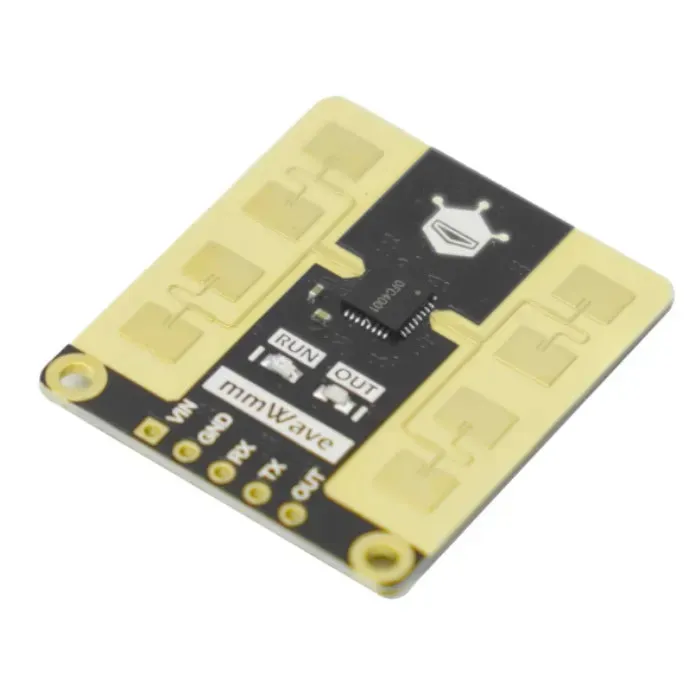

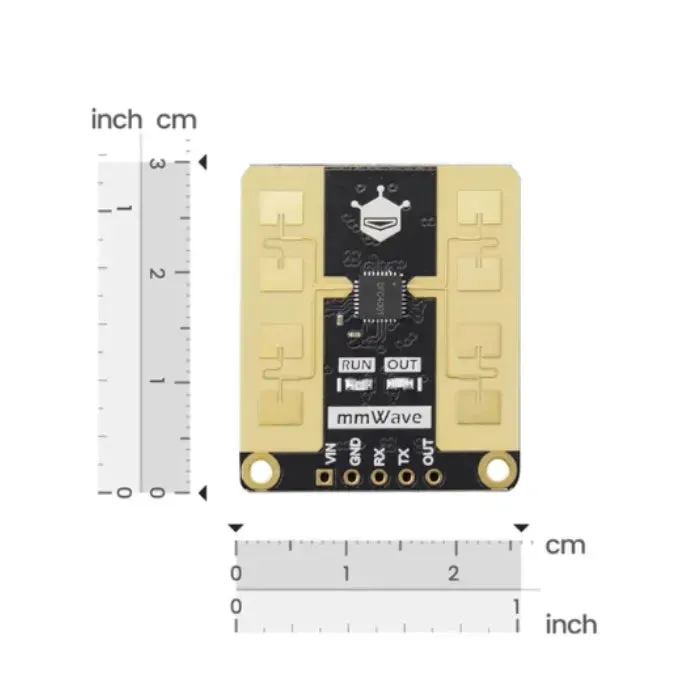

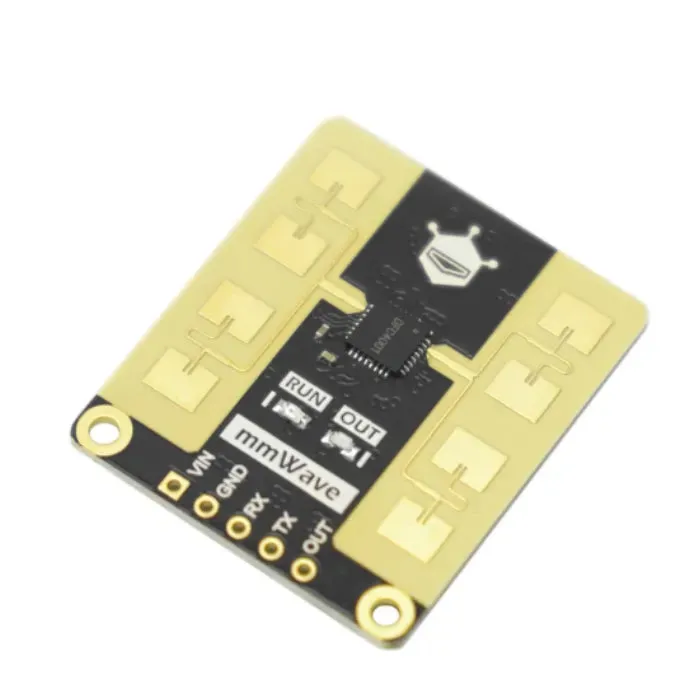

DFRobot C4001 24GHz mmWave radarový senzor přítomnosti člověka (25 metrů)

DFRobot C4001 Millimetrový přítomnostní senzor je vysoce výkonný 24GHz radarový modul, který umožňuje bezdotykovou detekci jak pohybu, tak klidu v širokém rozsahu. Tento pokročilý mmWave radarový senzor je ideální pro vysoce přesnou detekci. S rozsahem detekce přítomnosti až 16 metrů a rozsahem detekce pohybu/vzdálenosti až 25 metrů je ideální pro monitorování prostředí, chytrou automatizaci a aplikace sledování v reálném čase. Jako univerzální senzor lidské přítomnosti se bez problémů integruje s moderními systémy.

Detekce lidí

Ve srovnání s jinými typy přítomnostních senzorů, jako jsou infračervené a ultrazvukové senzory, má millimetrový přítomnostní senzor C4001(25m) výhodu v tom, že dokáže detekovat jak statické, tak pohybující se objekty. Tato technologie mmWave radarového senzoru zajišťuje, že vaše projekty Home Assistant mmWave jsou rychlejší a citlivější. Má také relativně silnou odolnost proti rušení, díky čemuž je méně náchylný na faktory jako změny teploty, variace okolního osvětlení a šum v prostředí. Ať už člověk sedí, spí nebo se pohybuje, senzor lidské přítomnosti dokáže jeho přítomnost rychle a citlivě zaznamenat. Pro vývojáře tento Arduino radarový senzor poskytuje konzistentní a spolehlivý výkon.

Detekce vzdálenosti a rychlosti

Millimetrový přítomnostní senzor C4001 nabízí měřicí rozsah 25 metrů a využívá frekvenčně modulovanou kontinuální vlnu (FMCW) pro určení vzdálenosti a rychlosti. Jeho schopnost měření rychlosti se pohybuje od 0,1 do 10 metrů za sekundu. Tato FMCW radarová metoda poskytuje lepší informace o hloubce než standardní senzory.

FMCW je radarová technologie pracující na principu kontinuální vlny. Na rozdíl od konvenčního pulzního radaru FMCW radar nepřetržitě vysílá vlnové signály s proměnnou frekvencí a současně přijímá odražené signály. Zpracováním těchto přijatých signálů může měřit vzdálenost, rychlost a úhel. Díky tomu je mmWave radarový senzor velmi efektivní pro složité prostředí.

FMCW radar nabízí kontinuální měření vzdálenosti na rozdíl od tradičních pulzních systémů. Využívá Dopplerův jev k získání informací o rychlosti pohybujících se cílů, což je ideální pro aplikace vyžadující sledování pohybu objektů. Technologie umožňuje kontinuální frekvenční skenování, čímž zvyšuje přesnost měření. Protože není nutné čekat na echo signál, je FMCW radar vhodný pro sledování a monitorování v reálném čase. Ve srovnání s tradičním pulzním radarem nebo infračervenými senzory poskytuje FMCW radarkontinuální sledování v reálném čase a je odolnější vůči šumu z prostředí. Použití tohoto Arduino radarového senzoru umožňuje sofistikované nasazení senzorů přítomnosti člověka v mmWave řešeních Home Assistant.

Co je milimetrový radarový senzor?

Technologie milimetrového radaru je bezkontaktní snímací technologie používaná k detekci objektů a poskytování informací o jejich vzdálenosti, rychlosti a úhlu (například u lidí). Signály vysílané milimetrovými senzory spadají do vysokofrekvenčního spektra s vlnovými délkami mezi 24 GHz a 300 GHz, známého také jako milimetrový (mm) rozsah. Každý mmWave radarový senzor v této kategorii, včetně C4001, vyniká jako vysoce přesný senzor přítomnosti člověka.

Způsob instalace

Milimetrový radarový senzor lidského těla je citlivý na způsob instalace a nesprávná instalace může ovlivnit výkon a funkčnost senzoru. Běžně používané způsoby instalace tohoto modulu zahrnují horní instalaci, spodní instalaci, horizontální instalaci a instalaci s nakloněním směrem dolů. Správné umístění vašeho Arduino radarového senzoru zajišťuje nejlepší výsledky senzoru přítomnosti člověka.

Schéma horní instalace milimetrového radarového senzoru lidského těla

Spodní instalace milimetrového radarového senzoru lidského těla

Horizontální instalace milimetrového radarového senzoru lidského těla

Schéma zapojení milimetrového radarového senzoru lidského těla a Arduino Uno

Hlavní vlastnosti

• Detekce lidské přítomnosti: Detekuje statické i pohybující se osoby až do 16 metrů s tímto mmWave radarovým senzorem

• Měření pohybu a vzdálenosti: Detekuje objekty až do 25 metrů pro sledování Home Assistant mmWave

• Detekce rychlosti: Detekuje rychlosti pohybu od 0,1 do 10 m/s pomocí FMCW radarové logiky

• 24GHz FMCW radarová technologie pro vysoce přesné a aktuální snímání jako prémiový senzor lidské přítomnosti

• Silná odolnost proti rušení: Neovlivněno teplotou, světlem, prachem, hlukem ani vlhkostí pro Arduino radarový s
