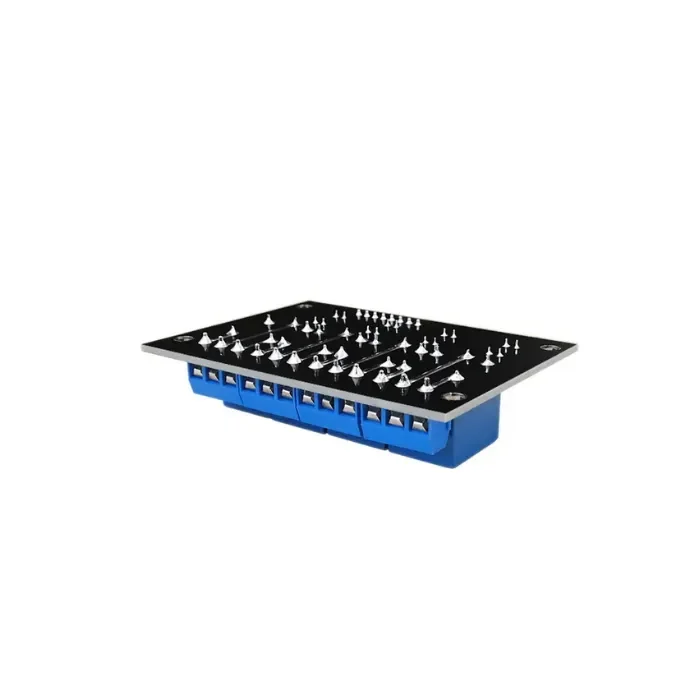

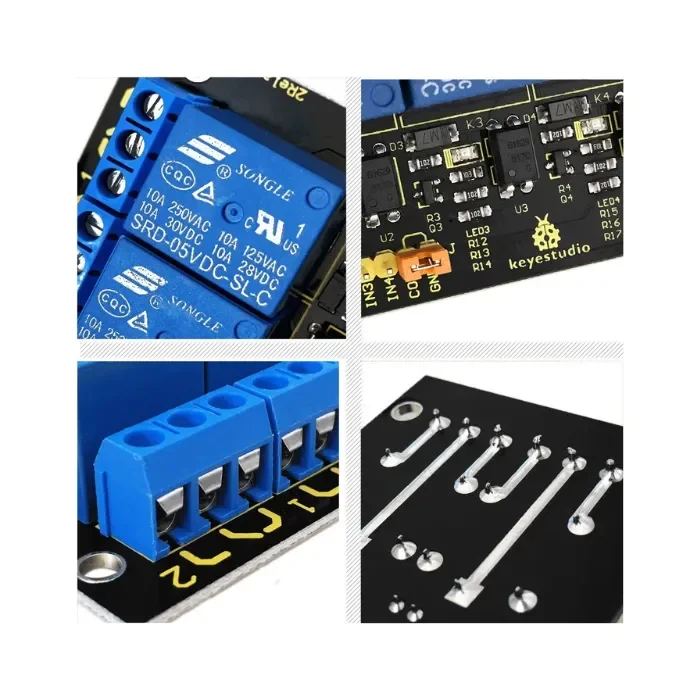

keyestudio Relay Shield používá vysoce kvalitní relé se čtyřmi kanály vstupu a výstupu.
Lze připojit maximálně 250V/10A AC prvek nebo 24V/10A DC prvek, proto může být použit k ovládání světel, motorů atd.
Modulární design usnadňuje připojení k rozšiřující desce Arduino.
Stav výstupu relé je pro pohodlí skutečné aplikace zobrazen LED diodou.
Specifikace
- Řídicí signál: TTL napětí
- Aktivní při VYSOKÉ úrovni
- Jmenovité zatížení:
10A 250VAC 10A 125VAC 10A 30DC 10A 28VDC
- Jmenovitý průchozí proud: 10A (NO) 5A (NC)
- Maximální spínací napětí: 250VAC 30VDC
- Doba sepnutí kontaktu: ﹤10ms
- Definice pinů modulu:
i) Pin 1- Pin 4—-Řídicí konec
ii) Napájení (VCC)
iii) Zem (GND)
