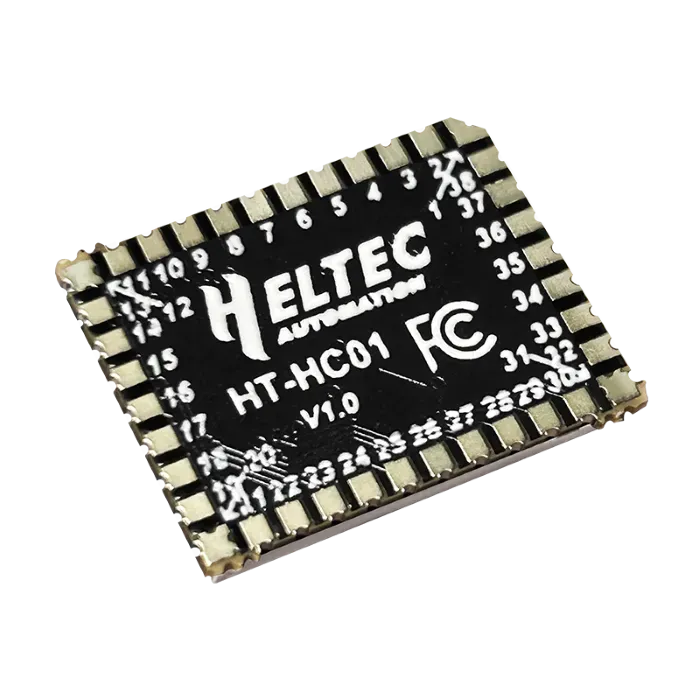

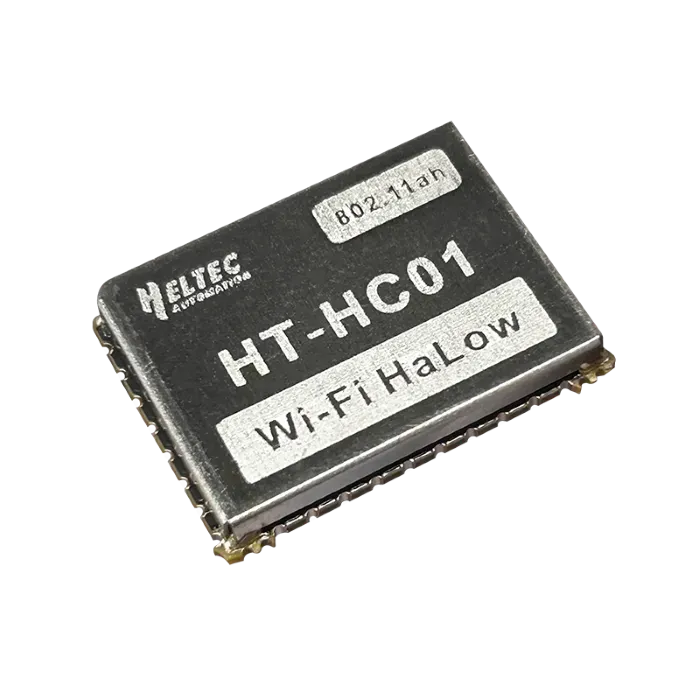

HT-HC01 je kompaktní, vysoce výkonný Wi-Fi HaLow modul navržený pro dlouhodosahové, nízkoenergetické IoT aplikace. Pracuje v pásmu 902–928 MHz sub-1 GHz a je v souladu s normou IEEE 802.11ah, přičemž poskytuje datové rychlosti až 32,5 Mbps @ 8 MHz a podporuje přenosové vzdálenosti 1–2 km. Díky malému LLC pouzdru s 38 vývody se snadno integruje do různých PCB. Modul obsahuje ultradlouhý PA, vysoce lineární LNA, T/R přepínač a 32 MHz krystalový oscilátor, což zjednodušuje Wi-Fi HaLow konektivitu pro externí hostitele. Jeho nízkoenergetický design podporuje režimy hibernace a je ideální pro zařízení napájená z baterie, čímž prodlužuje životnost baterie. S rozhraními jako SDIO 2.0 a UART a integrovaným DC-DC měničem podporujícím 3,0V až 3,6V je HT-HC01 univerzálním řešením pro aplikace v chytrých domácnostech, průmyslové automatizaci, sledování majetku a dalších oblastech.
Hlavní vlastnosti
- Dlouhý dosah přenosu, až 1 km a dále v rámci viditelné vzdálenosti.
- Možnosti šířky kanálu 1/2/4/8 MHz.
- Podpora frekvenčních pásem Sub-1 GHz, frekvenční rozsah: 902~928 MHz.
- Maximální výstupní výkon: 21 dBm.
- Režim hibernace (interní / externí probuzení).
- 802.11ah OFDM PHY podporující certifikaci WFA HaLow.
- 802.11ah MAC podporující certifikaci WFA HaLow.
- Vysoká přenosová rychlost, maximální rychlost dat jednoho proudu 32,5 Mbps při 8 MHz nebo 15 Mbps při 4 MHz kanálu.
- Široké spektrum bezpečnostních funkcí.
- Podpora různých možností rozhraní, včetně SDIO 2.0, 2* UART.
- Design s otvorem pro razítko 1,27 mm, snadná integrace.
- Integrovaný DC-DC měnič podporující napájení od 3.0V do 3.6V.
Specifikace
| Parametry | Popis |
|---|---|
| Hlavní čip | MM6108IQ |
| Napájení | 3.0~3.6V |
| Standard HaLow | IEEE 802.11ah |
| Šířka pásma | 1/2/4/8MHz |
| Rozhraní | 38 pinů hlavičky |
| Pinový balíček | LLC |
| Provozní teplota | -40 ~ 85℃ |
| Provozní vlhkost | 10%～90%, bez kondenzace |
| Rozměry | 18,5*14*26mm |
| Rychlost přenosu dat | 32,5 Mbps @ 8 MHz |
| Displej | vestavěný 1,14palcový TFT-LCD displej |
Aplikace
Wi-Fi HaLow může bezproblémově integrovat s tradičními Wi-Fi nebo Ethernet sítěmi a je vhodný pro většinu IoT scénářů, zejména těch vyžadujících dlouhý dosah a vysokorychlostní přenos.
- Chytrý domov a město
- Průmyslové automatizační řízení
- Správa a sledování majetku
- WiFi-HaLow brána a senzory blízkosti
- Aktualizace informací starého zařízení
- Rozšíření a propojení Wi-Fi/Ethernet/Wi-Fi_HaLow
- Přístup k internetu na venkově a výstavba LAN
- Vývoj zařízení WiFi HaLow
- Vzdálené monitorování kamer a pokrytí slepých míst v síti
- Digitální transformace starého vybavení
Popis

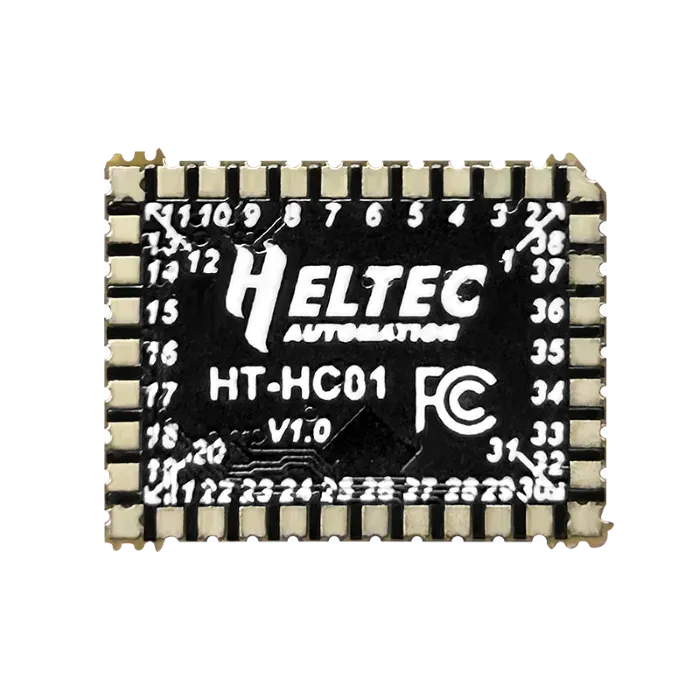

Mapa pinů
Vysoké světlo
LLC zapouzdření
- malá velikost a bohaté piny, může být velmi pohodlné integrovat do různých PCB
- zjednodušení připojení Wi-Fi HaLow k externím hostitelům pro aplikace
Dlouhý dosah přenosu
- až 1 km nebo dále v rámci viditelné vzdálenosti
- Vysoká datová rychlost, maximální datová rychlost jednoho proudu 32,5 Mbps při 8 MHz nebo 15 Mbps při 4 MHz kanálu
výkonný hardware
- Podpora různých možností rozhraní, včetně SDIO 2.0, 2* UART
- Integrovaný DC-DC měnič podporující napájení od 3,0V do 3,6V
Rozměry
Často kladené otázky
Jaké jsou požadavky na SDIO hostitele？
- Hostitel by měl podporovat SDIO v2.0 s rychlostí hodin SDIO až 50 MHz. Pomalejší rychlosti hodin ovlivní maximální dosažitelnou propustnost.
- Minimálně jsou potřeba 2 x GPIO jako CMOS výstup pro
