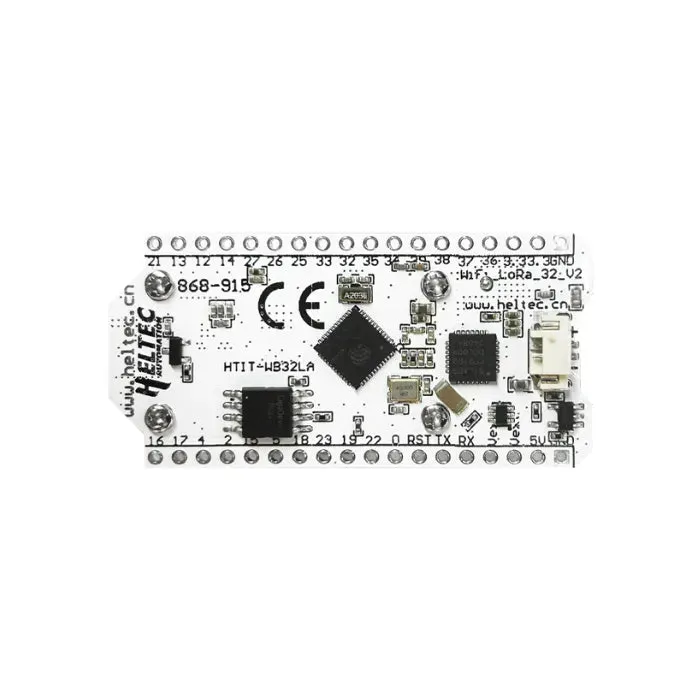

WiFi LoRa 32 je klasická IoT vývojová deska navržená a vyráběná společností Heltec Automation(TM), je to vysoce integrovaný produkt založený na ESP32 + SX127x, má funkce Wi-Fi, BLE, LoRa, systém správy Li-Po baterie a 0,96 OLED. Je to nejlepší volba pro chytrá města, chytré farmy, chytré domácnosti a tvůrce IoT.
Hlavní vlastnosti
- Mikroprocesor: ESP32 (dvojjádrový 32bitový MCU + ULP jádro), s LoRa nodovým čipem SX1276/SX1278.
- Rozhraní Micro USB s kompletním regulátorem napětí, ochranou proti ESD, ochranou proti zkratu, RF stíněním a dalšími ochrannými opatřeními.
- Vestavěné rozhraní baterie SH1.25-2, integrovaný systém správy lithiové baterie (řízení nabíjení a vybíjení, ochrana proti přebití, detekce napájení baterie, automatické přepínání napájení USB / baterie).
- Vestavěný 0,96palcový 128*64 bodový OLED displej lze použít k zobrazení ladicích informací, stavu baterie a dalších informací.
- Integrované WiFi, LoRa, Bluetooth tři síťová připojení, vestavěná Wi-Fi, Bluetooth speciální 2,4GHz kovová pružinová anténa, rezervované rozhraní IPEX (U.FL) pro použití LoRa.
- Integrovaný CP2102 USB na sériový port čip, pohodlný pro stahování programů a tisk ladicích informací.
- Podpora vývojového prostředí Arduino.
- S dobrým návrhem RF obvodu a základním návrhem nízké spotřeby (spánkový proud ≤ 800uA).
Specifikace
| Parametry | Popis |
|---|---|
| Hlavní čip | ESP32 (240MHz Tensilica LX6 dvoujádrový + 1 ULP, 600 DMIPS) |
| LoRa Node čip | SX1276/SX1278 |
| USB na sériový čip | CP2102 |
| Frekvence | 470~510MHz, 863~923MHz |
| Max. vysílací výkon | 19±1dBm |
| Citlivost příjmu | -135dBm |
| Wi-Fi | 802.11 b/g/n, až 150Mbps |
| Bluetooth | Bluetooth V4.2 BR/EDR a specifikace Bluetooth LE |
| Hardware Resource | 22*GPIO; 3*UART; 2*I2C; 2*SPI; |
| Paměť | 520KB interní SRAM; 8MB Spi Flash |
| Rozhraní | Micro USB x 1; LoRa ANT(IPEX1.0); 2*18*2,54 Header Pin |
| Baterie | 3,7V lithium (zásuvka SH1.25 x 2) |
| Provozní teplota | -20 ~ 70 ℃ |
| Rozměry | 51 * 25.5* 10.6 mm |
Popis
Pin mapa
Dokumentace & [Resource]
- [Resource] — Heltec ESP (ESP32&ESP8266) framework (Zahrnuje knihovnu LoRaWAN)
- [Attachment] — Speciální knihovna Heltec ESP32
- [Resource] — Záznamy aktualizací hardwaru
- [Attachment] — Schéma zapojení
- [Attachment] — Datasheet
- [Resource] — Uživatelská příručka a související dokumenty
- [Resource] — Stahovatelné [Resource]
Balicí seznam
Výchozí balicí seznam bez výběru příslušenství je následující:
| Položka | Množství |
|---|---|
| WiFi LoRa 32 (V2) | x1 |
| LoRa anténa | x1 |
| Konektor baterie SH1.25×2 | x1 |
