DFRobot Solar Power Manager 5V je kompaktní a efektivní modul řízení solárního napájení navržený pro 5V solární panely. Jako vysoce výkonný solární regulátor nabíjení s funkcí MPPT (Maximum Power Point Tracking) a dvojitými vstupy pro nabíjení (solární/USB) poskytuje tento modul řízení napájení až 900mA nabíjecí proud pro 3,7V Li-ion/Li-Po baterie. S regulovaným výstupem 5V 1A je tento Solar Power Manager 5V ideální pro získávání solární energie v nízkonapěťových IoT systémech, solárních monitorovacích zařízeních, solárně napájených robotech a environmentálních senzorech.

Hlavní vlastnosti Solar Power Manager 5V

• MPPT algoritmus maximalizuje účinnost nabíjení solárního panelu pro získávání solární energie

• Spolehlivý solární regulátor nabíjení podporuje 5V solární panely až do 10W

• Dvojitý vstup pro nabíjení přes solární panel nebo USB (max. 900 mA) pro flexibilní řízení napájení

• Regulovaný výstup 5V 1A s ovládáním zapnutí/vypnutí pro IoT zařízení

• Pokročilý Solar Power Manager 5V kompatibilní s 3,7V Li-ion/LiPo bateriemi

• Podpora baterií s nebo bez vestavěných ochranných obvodů

• Komplexní ochranné funkce integrované v tomto modulu řízení napájení

• USB port s ochranou proti ESD pro bezpečné solární nabíjení

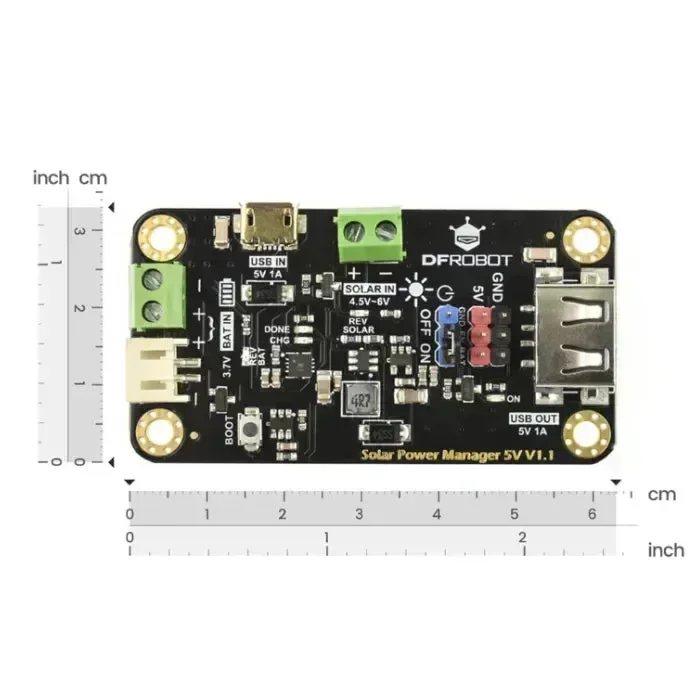

• Kompaktní Solar Power Manager 5V rozměr: 33,0 mm × 63,0 mm

Aplikace pro získávání solární energie

• Efektivní solární powerbanky a nabíječky

• Chytré solárně napájené environmentální monitory využívající MPPT regulátor

• Solárně napájení roboti a pouliční osvětlení se Solárním napájecím manažerem 5V

• Nízkopříkonové vestavěné systémy a IoT zařízení vyžadující řízení napájení

Specifikace Solárního napájecího manažera 5V

• Řídicí čip napájení: CN3165 solární nabíjecí regulátor

• Vstupní napětí (SOLAR IN): 4,4V ~ 6V

• Typ baterie: 3,7V Li-ion/LiPo pro Solární napájecí manažer 5V

• Nabíjecí proud: až 900mA solární nabíjení

• Metoda nabíjení: pomalé nabíjení, konstantní proud, konstantní napětí

• Napětí odpojení nabíjení: 4,2V ±1 %

• Regulovaný výstup: 5V 1A výstup modulu řízení napájení

• Účinnost (regulovaný 5V výstup): 86 % při 50% zatížení

• Účinnost (USB/solární nabíjení): 73 % při 3,7V 900mA

• Klidový proud: <1mA pro nízkonapěťové IoT

• Provozní teplota: -40°C ~ 85°C

• Rozměry: 33,0mm × 63,0mm

Pokročilé ochranné funkce

• Vstup baterie (BAT IN) ochrana pro Solární napájecí manažer 5V:

  • Ochrana proti přebíjení

  • Ochrana proti nadměrnému vybití

  • Ochrana proti nadproudu

  • Ochrana proti obrácenému připojení

• 5V výstup a USB výstup bezpečnost:

  • Ochrana proti zkratu

  • Ochrana proti nadproudu

  • Ochrana proti přehřátí

• Solární vstup: ochrana proti obrácenému připojení pro solární nabíjecí regulátor

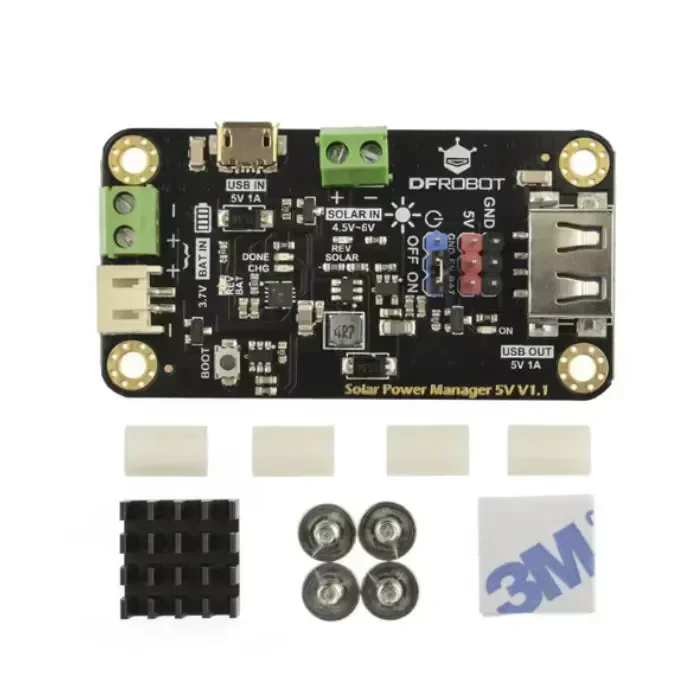

Balení obsahuje

• 1 × Solární napájecí manažer 5V

• 1 × 2,54mm černý propojovací jumper

• 4 × M3×10mm nylonové sloupky

• 4 × M3×5mm šrouby z nerezové oceli

• 1 × 14×14×7mm černý hliníkový chladič

• 1 × 14×14×0,5mm tepelně vodivá silikonová podložka
