📡 HELTEC Mesh Node T114 je vývojová deska s nízkou spotřebou energie založená na nRF52840 a SX1262, podporující jak LoRa, tak Bluetooth 5.0. Navržena pro všestrannost, integruje různé napájecí rozhraní (🔌 5V USB, 🔋 lithium baterie a ☀️ solární panel), volitelný 1,14palcový TFT displej a podporu GPS modulu, poskytující výkonné dlouhodobé komunikační schopnosti, vynikající škálovatelnost a nízkou spotřebu energie. Tato deska je ideální pro Meshtastic, LoRaWAN a obecný vývoj IoT.
🚀 Využijte vývojové prostředí a knihovny Heltec nRF52 pro rychlý start vašich LoRa/LoRaWAN projektů, nebo jej použijte jako platformu pro provoz dalších open-source iniciativ jako je Meshtastic.
🔧 Klíčová vylepšení ve verzi Rev2.0:
- 📶 Vylepšený RF výkon: PCB bylo upgradováno ze 4 na 6 vrstev, což poskytuje kompletnější zemnící plochu jak pro RF sekci, tak pro krystalový oscilátor.
- ⚡ Zlepšená integrita signálu: Obvod nyní využívá proces ponorného zlacení, což zlepšuje přenos signálu.
- 📐 Optimalizované uspořádání: Umístění komponent a návrh RF cesty byly optimalizovány pro šestivrstvou strukturu desky.
- 📡 Snížené rušení: Směr antény Bluetooth 2,4 GHz a rozhraní antény IPEX LoRa bylo upraveno pro zvýšení oddělení a minimalizaci rušení.
- 📨 Stabilní dlouhé datové pakety: Vysokofrekvenční Mesh Node T114 nyní spolehlivě odesílá dlouhé datové pakety v kanálu „Long_Fast“ Meshtastic.
🌟 Hlavní vlastnosti HELTEC Mesh Node T114 V2
- 🔗 Duální konektivita: MCU nRF52840 (Bluetooth), LoRa čipset SX1262.

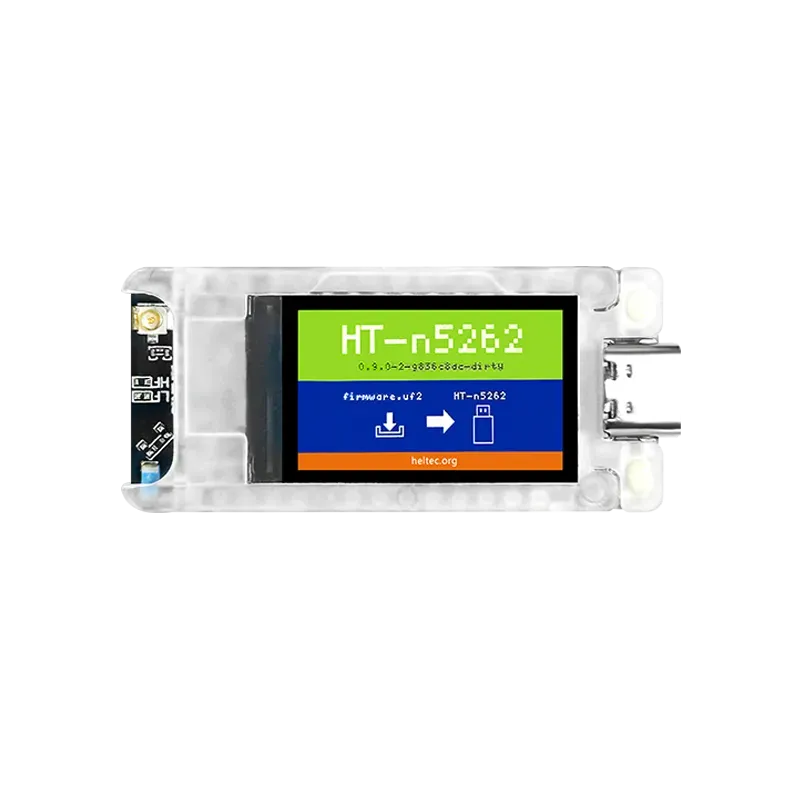

- 🖥️ Volitelný displej: Výkonná zobrazovací funkce s vestavěným 1,14palcovým TFT-LCD displejem (135(H)RGB x240(V) bodů, až 262 tisíc barev).
- 🌙 Ultra nízká spotřeba energie: Režim hlubokého spánku s odběrem pouze 11 uA.
- 🌡️ Široký provozní rozsah: Vhodné pro prostředí od -20 do 70℃, 90%RH (bez kondenzace).
- 🔌 Robustní rozhraní: USB rozhraní typu C s regulátorem napětí, ochranou proti ESD, ochranou proti zkratu a RF stíněním.
- 🛠️ Kompatibilita s Arduino: Kompatibilní s Arduino IDE; Heltec poskytuje komplexní vývojové rámce a knihovny.
- 🔋 Flexibilní možnosti napájení: 1.25*2P LiPo konektor, 1.25*2P konektor solárního panelu.

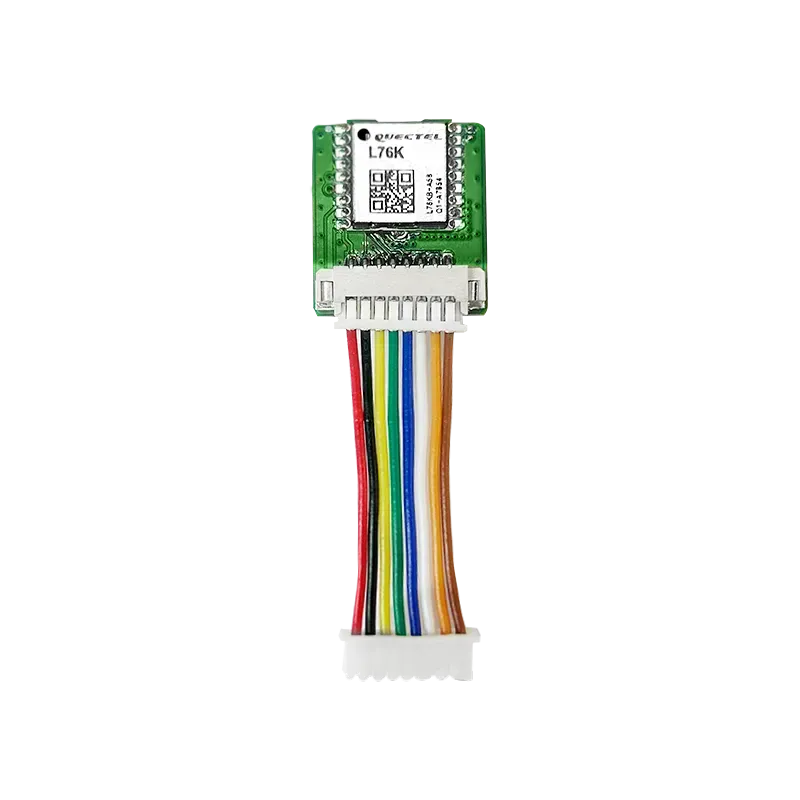

- 📍 GNSS připraven: 1.25*8P konektor GNSS modulu pro integraci GPS.
📊 Specifikace HELTEC Mesh Node T114 V2
| Parametry | Popis |
|---|---|
| MCU | nRF52840 |
| LoRa čip uzlu | SX1262 |
| Frekvence | 470~510MHz; 863~870MHz; 902~928MHZ. |
| Max. vysílací výkon | 21±1dBm |
| Max. citlivost příjmu | -135dBm@SF12 BW=125KHz |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Hardwarový zdroj | USB 2.0, 4 * SPI, 2 * TWI, 2 * UART, 4 * PWM, QPSI, 12S, PDM, QDEC atd. |
| Paměť | 1M ROM, 256KB SRAM |

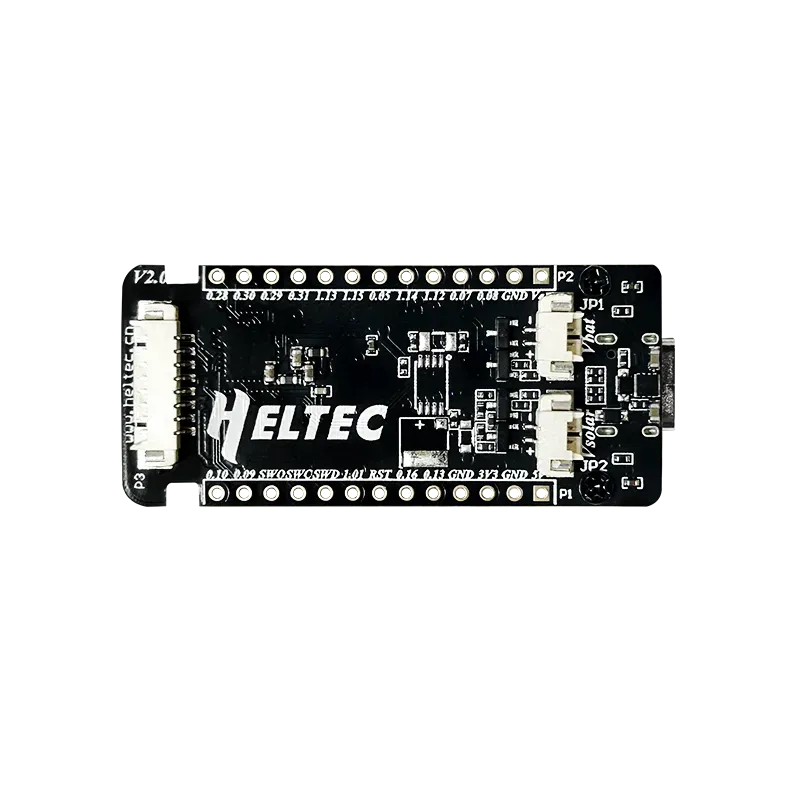

| Rozhraní | Type-C USB, 2*1,25 konektor lithium baterie, 2*1,25 konektor solárního panelu, LoRa ANT (IPEX1.0), 8*1,25 konektor GPS modulu, 2*13*2,54 Header Pin |
| Baterie | Napájení a nabíjení baterie 3~4,2V. |
| Provozní teplota | -20 ~ 70 ℃ |
| Rozměry | 50.80*22.86mm |
| Elektrické charakteristiky | Hluboký spánek: ~11uA; režim spánku sledovače: ~22uA; GPS VYPNUTO, TFT VYPNUTO: ~9mA; GPS VYPNUTO, TFT ZAPNUTO: ~20mA; GPS ZAPNUTO, TFT ZAPNUTO: ~51mA |
| Displej | Vestavěný 1,14palcový TFT-LCD displej |
✨ Hlavní přednosti
-
🔌 Vysoce rozšiřitelný: Integruje více napájecích rozhraní: 5V USB, lithium baterii, solární panel. Poskytuje bohaté piny a hardwarové zdroje.
-
🌙 Nízká spotřeba energie: V režimu nízké spotřeby Meshtastic je proud pouze 23uA. V režimu hlubokého spánku LoRaWAN je proud pouze 11uA.
-

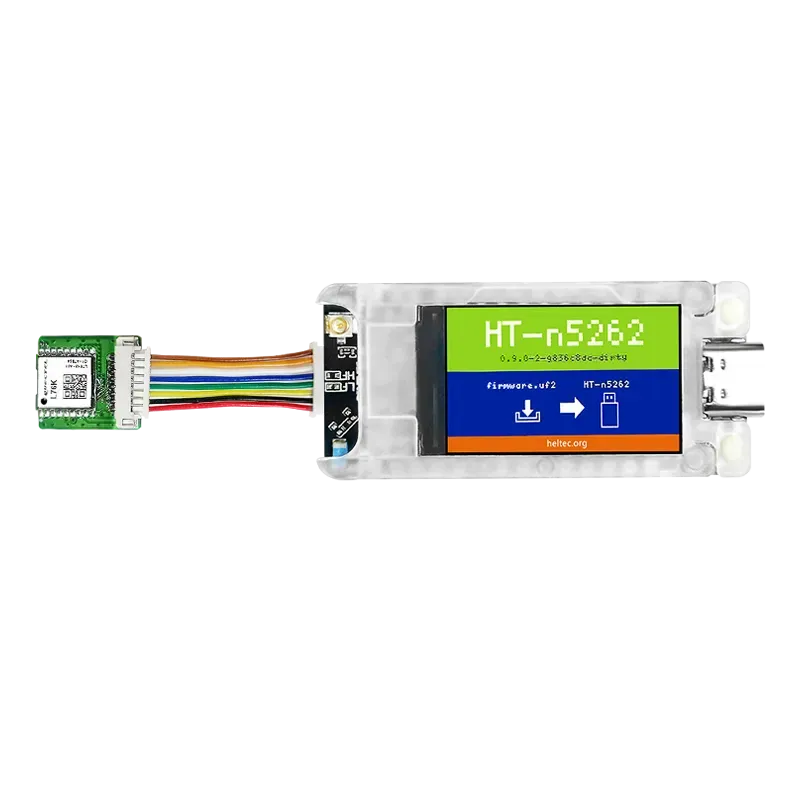

📡 Výkonná komunikační schopnost: Podporuje LoRa a Bluetooth 5.0. Nabízí volitelný 1,14palcový TFT displej a GPS modul.
-
🛡️ Ochranný design: Mezi PCB a monitorem je instalována průhledná plastová podpůrná platforma pro ochranu komponent a rozptyl tepla.
📍 Připnout na mapu
📐 Rozměry
❓ Často kladené otázky
- 🔧 Lze vyměnit vestavěnou 2,4GHz anténu? 2,4GHz anténa je vícevrt
