SIM7070G Arduino NB-IoT LTE GNSS shield pro globální GPS sledování

SIM7070G Expansion Shield je globálně kompatibilní NB-IoT/LTE/GPRS/GNSS komunikační modul přizpůsobený pro Arduino. Podporuje CAT-M, NB-IoT, GSM, EDGE a GNSS satelitní určování polohy (GPS, GLONASS, Galileo, BeiDou), je ideální pro chytrou logistiku, vzdálený monitoring, mobilní sledování a IoT vývoj. Tento všestranný NB-IoT shield poskytuje spolehlivé globální pásmové připojení pro jakýkoli Arduino shield projekt.

Hlavní vlastnosti

• Podpora CAT-NB/CAT-M/GSM/EDGE na globálních frekvenčních pásmech pro univerzální LTE CAT-M přístup

• Vestavěné GNSS určování polohy (GPS, GLONASS, Galileo, BD) pro přesné GPS sledování

• Integrovaná sada AT příkazů a vestavěná softwarová knihovna pro rychlé nastavení na Arduino deskách

• Ideální pro nízkou spotřebu, nízkou latenci a střední propustnost IoT aplikací v NB-IoT sítích

• Kompatibilní s Arduino deskami a IoT rozšiřujícími shieldy pro zjednodušení IoT vývoje

• Certifikováno globálně: CE, FCC, AT&T, Deutsche Telekom a další pro mezinárodní cellular IoT použití

Technické specifikace

• Vstupní napětí: 7–12VDC pro stabilní napájení Arduino shieldu

• Provozní napětí: 5V

• Podpora SIM: 1,8V SIM karty (NB-IoT, CAT-M, 2G) v tomto LTE modulu

• GNSS protokol: NMEA pro GPS polohová data

• Rozhraní: UART, USB, I2C, ADC, PCM

• Proud v režimu spánku: 0,8 mA; Nečinnost: 10 mA; PSM: 3,2 µA pro nízkou spotřebu

• Provozní teplota: -40°C až +85°C pro průmyslový IoT

Výkon přenosu dat

• Cat-M1: 589 Kbps DL / 1119 Kbps UL

• NB-IoT: 127 Kbps DL / 158,5 Kbps UL

• GPRS: 107 Kbps DL / 85,6 Kbps UL

• EDGE: 296 Kbps UL / 236,8 Kbps DL

Typické použití

• Řešení chytrých měst poháněná NB-IoT konektivitou

• Systémy sledování majetku využívající GPS sledování technologie

• Vzdálené snímání pro zemědělství/energetiku s nízkou spotřebou senzorů

• Sledování polohy vozidel a telemetrie pomocí LTE CAT-M sítě

Projekt Jak používat SIM808 GPS/GPRS/GSM Shield pro Arduino – DFRobot

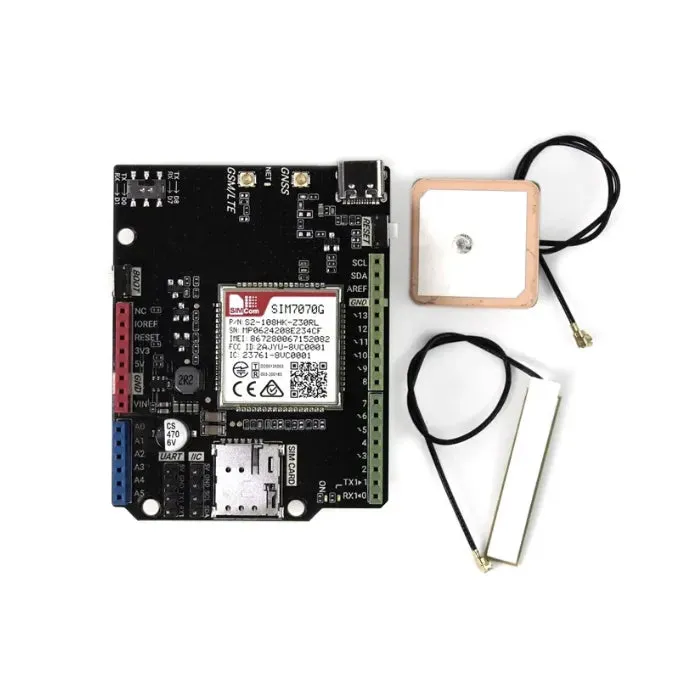

Seznam dodávky

• SIM7070G Arduino NB-IoT/LTE/GPRS rozšiřující shield x1

• GSM pružinová anténa x1

• Interní GPS anténa x1

Reference

Dokumenty nové verze (tento produkt):

SIM7070G Arduino NB-IoT Shield V2.0 Wiki

SIM7070G AT příkazový manuál V1.07

Dokumenty staré verze (ukončeno):

SIM7000E Arduino NB-IoT Shield V1.0 Wiki

Soubor návrhu hardwaru – stará verze

SIM7000E AT příkazový manuál V1.01

Dokumenty jiné verze:

Specifikace SIM7000C

Specifikace SIM7000E
