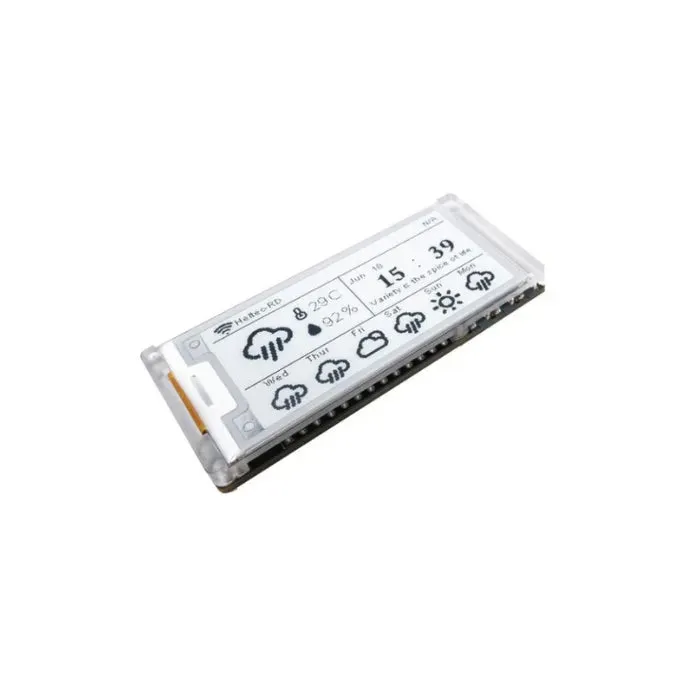

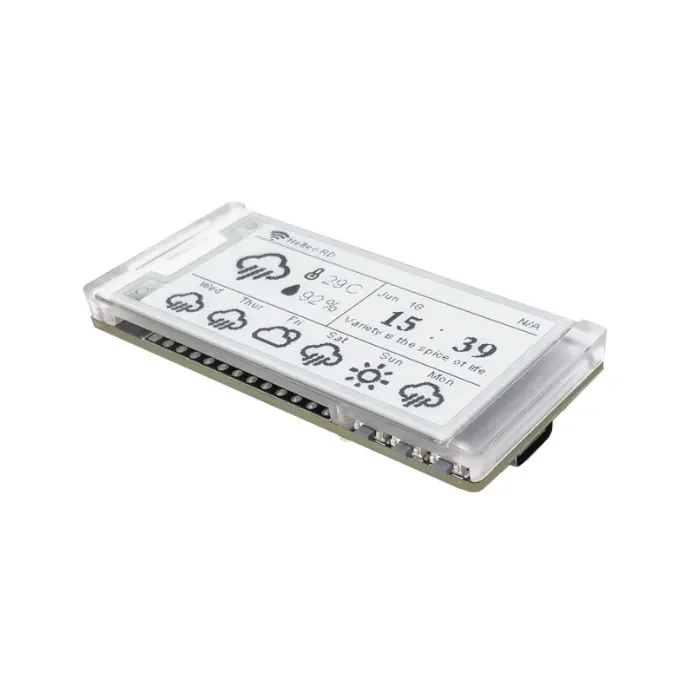

HELTEC Vision Master E213 (HT-VME213) je kompaktní a všestranná E-Ink vývojová sada založená na mikrokontroléru ESP32-S3, navržená pro nízkoenergetické bezdrátové zobrazovací aplikace. Podporuje více bezdrátových komunikačních protokolů včetně Bluetooth, Wi-Fi a LoRa, což umožňuje flexibilní nasazení v IoT, chytrých informačních tabulích a vzdálených senzorových sítích.
Vybavený výchozím 2,13palcovým černobílým E-Ink displejem, Vision Master E213 nabízí ultra nízkou spotřebu energie a může uchovat obsah zobrazení až 180 dní bez napájení, což ho činí ideálním pro zařízení na baterie nebo prostředí s omezenou energií. Deska je plně kompatibilní s populárními vývojovými rámci jako Arduino, PlatformIO a MicroPython, což umožňuje vývojářům rychle prototypovat a nasazovat aplikace jako elektronické cenovky, identifikační štítky a indikátory stavu.
Kromě podpory vlastního firmwaru je HELTEC Vision Master E213 schopný spouštět open-source projekty jako Meshtastic, což z něj činí praktickou volbu pro vytváření LoRa mesh uzlů s vizuální zpětnou vazbou. Jeho kombinace E-Ink displeje, víceprotokolové bezdrátové konektivity a ekosystému přívětivého pro vývojáře z něj dělá silný nástroj pro tvorbu interaktivních, nízkoenergetických IoT řešení.
⚠️Poznámka: Pro nahrání Meshtastic firmwaru na HELTEC Vision Master E213 prosím použijte verzi 2.7.0 nebo vyšší pro plnou kompatibilitu a stabilní výkon.
Vlastnosti HELTEC Vision Master E213
- ESP32-S3R8 MCU, podporuje Wi-Fi a BLE.
- LoRa modul je volitelný, kompatibilní s Mashtastic.
- Nízká spotřeba energie, 20uA v hlubokém spánku, nepřetržité zobrazení po dobu 180 dnů po výpadku napájení.
- Vestavěné SH1.25-2 rozhraní pro baterii, integrovaný systém správy lithiové baterie (řízení nabíjení a vybíjení, ochrana proti přebití, detekce stavu baterie, automatické přepínání mezi USB a bateriovým napájením).
- Vestavěný 2,13palcový displej s rozlišením 250 x 122 pixelů, podpora částečné obnovy.
- Podmínky skladování: -25 ~ 70℃, ≤45% RH.
- Optimální provozní podmínky: 0~50℃, 55±10% RH.
- 2*SH2.0-4P rozhraní pro senzory je plně kompatibilní se senzory série QuickLink.
- Kompatibilní s Arduino, poskytujeme vývojové frameworky a knihovny.
Specifikace HELTEC Vision Master E213
| Parametry | Popis |
|---|---|
| Hlavní čip | ESP32-S3R8 |
| LoRa uzlový čip | SX1262 |
| Frekvence | 470~510MHz, 863~928MHz |
| Maximální vysílací výkon | 21±1dBm |
| Maximální citlivost příjmu | -136dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, až 150Mbps |
| Bluetooth | Bluetooth 5 (LE) |

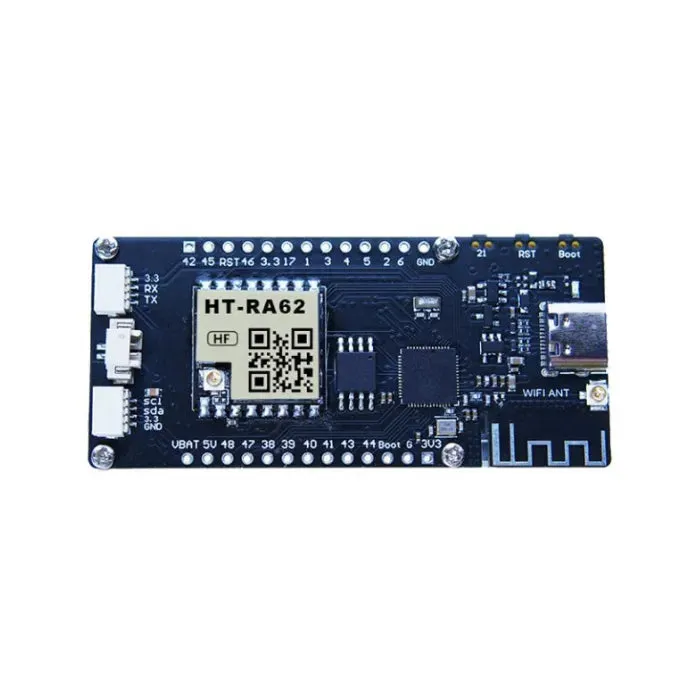

| Hardwarové zdroje | 6*ADC_1, 1*ADC_2, 6*Touch, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. A další |
| Paměť | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 16MB SiP Flash |

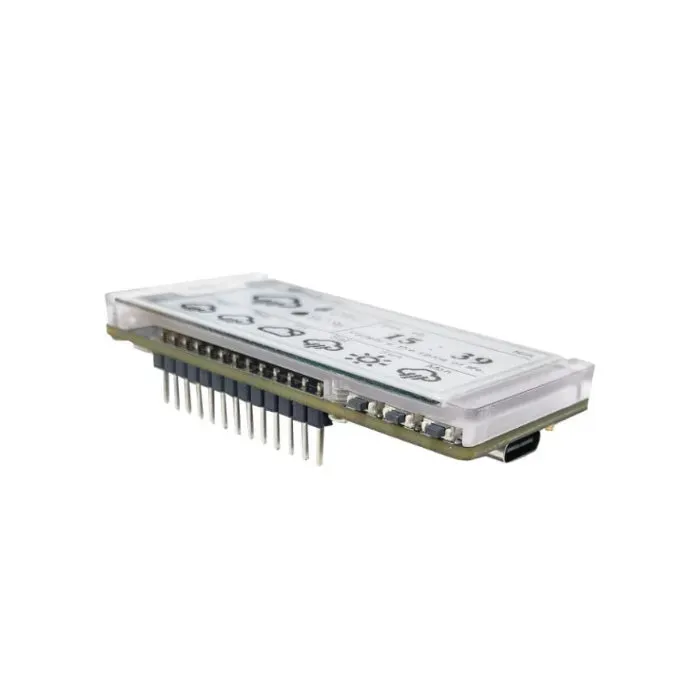

| Rozhraní | Type-C USB; 2*1,25 rozhraní pro lithiovou baterii; LoRa anténa (IPEX1.0); Wi-Fi anténa (IPEX1.0); 2*18*2,54 pinový konektor; 2*SH2.0-4P rozhraní pro senzory. |
| Baterie | Napájení a nabíjení 3,7V lithiovou baterií |
| Provozní teplota | -20 ~ 70 ℃ |
| Rozměry | 66,75*30,41*10 mm |
| Displej | 2,13palcový černobílý E-Ink displej |
Popis
Mapa pinů
Rozměry
Hlavní vlastnosti
LoRa modul je volitelný
LoRa moduly jsou volitelné a mohou výrazně snížit náklady, pokud LoRa modul nepotřebujete.
Vysoce rozšiřitelné
HELTEC Vision Master E213 nabízí bohatou sadu GPIO pinů a hardwarových rozšiřujících rozhraní, což jej činí vysoce přizpůsobitelným pro širokou škálu scénářů vývoje IoT. Jeho vestavěný SH2.0-4P konektor</
