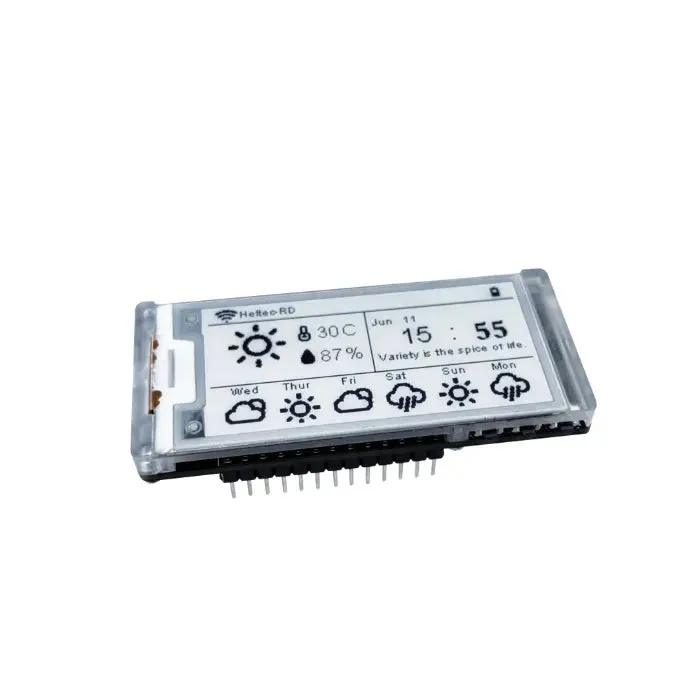

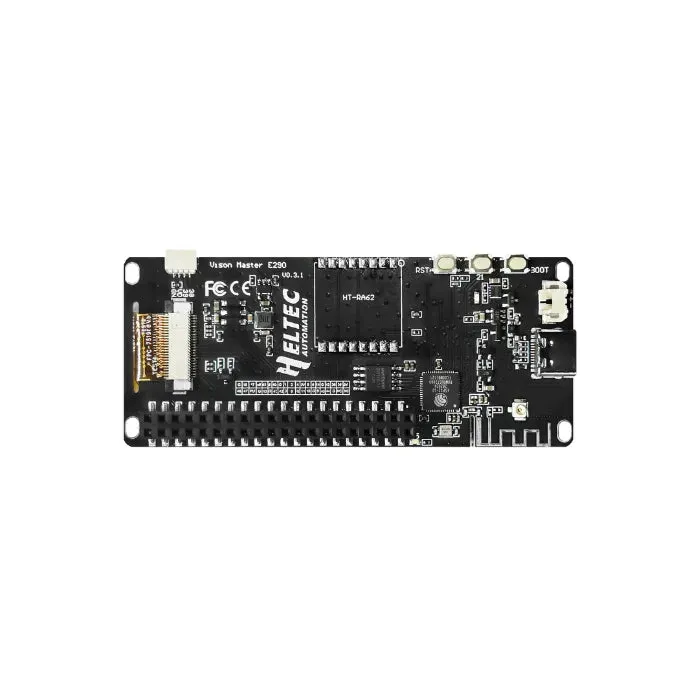

🧩 Vision Master E290 (HT-VME290) je výkonná a kompaktní E-Ink vývojová deska navržená pro nízkonapěťové IoT aplikace. Podporuje více bezdrátových protokolů včetně Bluetooth, Wi-Fi a LoRa, což umožňuje flexibilní dálkové ovládání displeje.
📺 Deska vybavená výchozím 2,90palcovým černobílým E-Ink displejem může uchovat obsah až 180 dní po výpadku napájení. Je plně kompatibilní s Arduino a podporuje PlatformIO, MicroPython a open-source projekty jako Meshtastic, což ji činí ideální pro chytré značení, elektronické štítky a identifikační systémy.
🔧 Hlavní vlastnosti
- 🧠 ESP32-S3R8 MCU s integrovaným Wi-Fi a BLE
- 📡 Volitelný LoRa modul, kompatibilní s Meshtastic mesh sítěmi
- 🔋 Ultra nízká spotřeba: 18μA v hlubokém spánku, uchování zobrazení po dobu 180 dnů
- 🔌 SH1.25-2 bateriové rozhraní s řízením lithiové baterie (nabíjení, ochrana, automatické přepínání)
- 📺 2,90″ E-Ink displej (296×128 pixelů), podporuje částečnou obnovu
- 🌡️ Podmínky skladování: –25 ~ 70℃, ≤45 % RH
- 🌤️ Optimální provozní rozsah: 0 ~ 50℃, 55±10 % RH
- 🧪 SH2.0-4P rozhraní senzoru, kompatibilní se senzory QuickLink
- 🧱 2×20 pinový samičí konektor, plně kompatibilní s Raspberry Pi
- 💻 Připraveno pro Arduino s vývojovými rámci a knihovnami
📊 Specifikace
| 📌 Parametry | 📋 Popis |
|---|---|
| 🧠 Hlavní čip | ESP32-S3R8 |
| 📡 LoRa Node Chip | SX1262 (volitelně) |
| 📶 Frekvence | 470–510 MHz / 863–928 MHz |
| 📤 Maximální vysílací výkon | 21 ± 1 dBm |
| 📥 Citlivost příjmu | –136 dBm @ SF12 BW=125 kHz |
| 🌐 Wi-Fi | 802.11 b/g/n, až 150 Mbps |
| 🔗 Bluetooth | Bluetooth 5 (LE) |
| ⚙️ Hardwarové zdroje | 6×ADC_1, 1×ADC_2, 6×Touch, 8 MB PSRAM, 3×UART, 2×I2C, 2×SPI |
| 💾 Paměť | 384 KB ROM, 512 KB SRAM, 16 KB RTC SRAM, 16 MB Flash |
| 🔌 Rozhraní | Type-C USB, 2×1,25 bateriové porty, LoRa/Wi-Fi ANT (IPEX1.0), SH2.0-4P senzor |
| 🔋 Baterie | 3,7 V lithiová baterie (napájení + nabíjení) |
| 🌡️ Provozní teplota | –20 ~ 70 °C |
| 🖥️ E-Ink displej | 2,90″, 128×296 pixelů, 29×67 mm |
| 🎨 Barva displeje | Černobílý (2 odstíny šedi) |
| 📐 Rozměry | 87,96 × 36,63 × 12 mm |
💡 Hlavní vlastnosti
🔧 Vysoce rozšiřitelné
🧱 Bohaté pinout a hardwarové zdroje pro pokročilé rozšíření
🔌 Rozhraní senzoru SH2.0-4P kompatibilní se sérií QuickLink
🧩 2×20 pinový samičí konektor, plně kompatibilní s Raspberry Pi
📺 Vysoké rozlišení a snadné použití
128×296 pixelový E-Ink displej jasně zobrazuje stav systému a parametry
📉 Volitelný modul LoRa pomáhá snížit náklady, pokud není potřeba
📚 Dokumentace a zdroje
- 📦 [Framework] — [Framework] Heltec ESP (ESP32 & ESP8266) (obsahuje knihovnu LoRaWAN)
- 🧰 [Library] — Speciální [Library] Heltec ESP32
- 📐 [Schematic] — Schéma zapojení HT-VME290 (PDF)
- 📄 [Datasheet] — Produktový [Datasheet] HT-VME290
- 🖥️ [E-Ink Panel] — DEPG0290BNS800F6 E-Ink displej [Datasheet]
- 📘 [User Manual] — Dokumentační portál HT-VME290
- 📥 [Downloads] — Všechny zdroje HT-VME290
📦 Obsah balení
Standardní balení (bez volitelného příslušenství) obsahuje následující položky:
| Položka | Množství |
|---|---|
| 🧩 HT-VME290 hlavní deska | x1 |
| 📡 LoRa anténa (součástí, pokud je vybrána možnost LoRa) | x1 |
| 🔋 SH1.25-2P konektor baterie | x1 |
| 🧱 2,54mm × 13pinový konektor | x2 |
