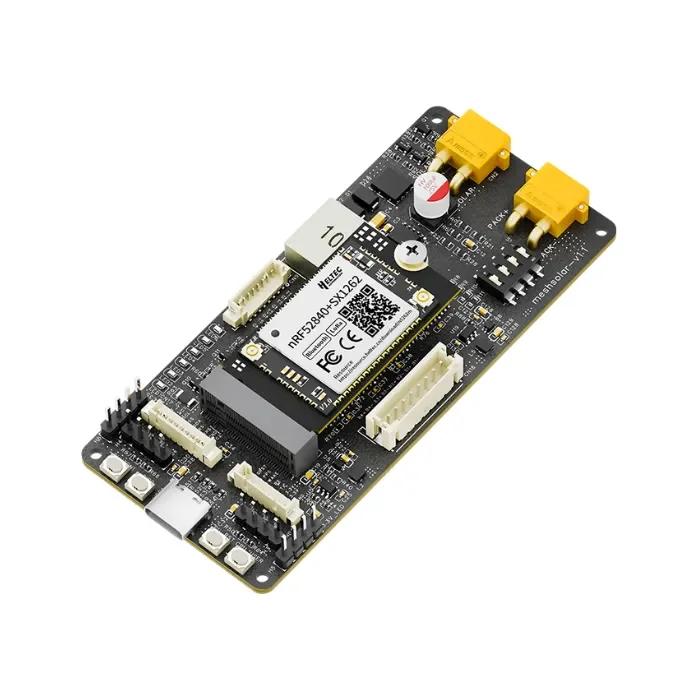

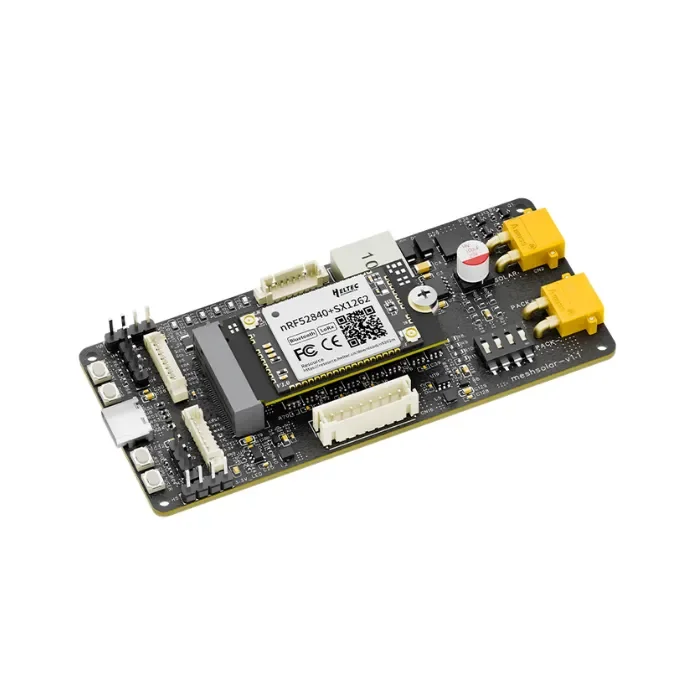

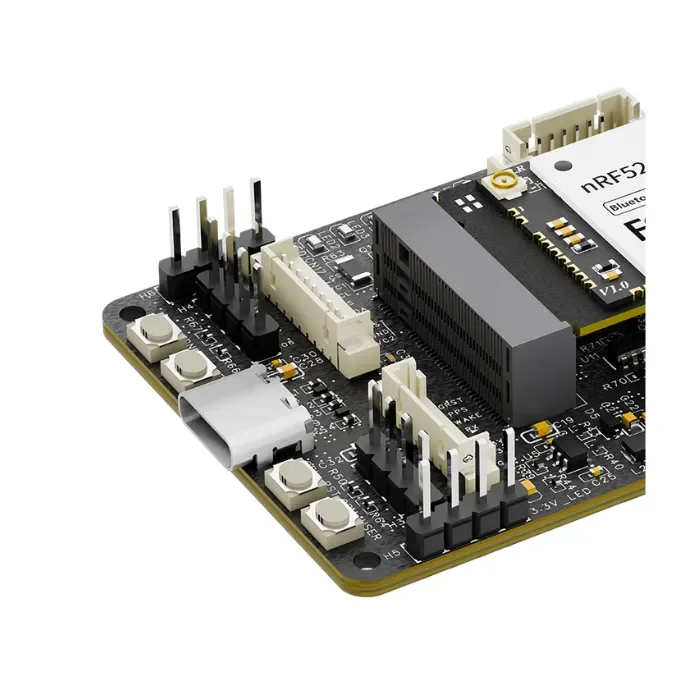

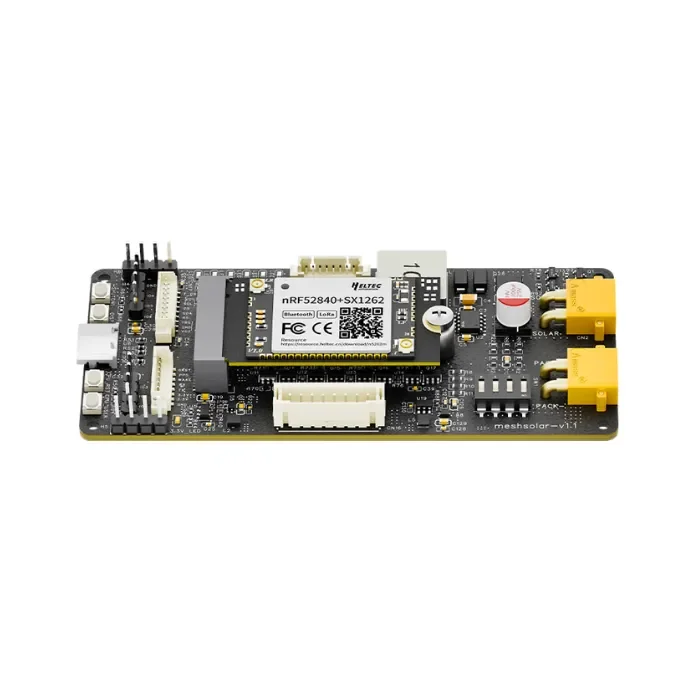

MeshSolar je integrované řešení pro správu napájení a komunikaci navržené pro venkovní nízkonapěťová zařízení, skládající se z BMS Power Management Board a BLE+LoRa Communication Control Mainboard. Systém nabízí solární MPPT nabíjení, rychlé nabíjení s podporou více protokolů (USB PD3.0 a vstup 18–24V DC), inteligentní správu baterie (kompatibilní s 1–4 články/bateriovými sadami, s ochranou proti přebití/přílišnému vybití/zkratu/přehřátí a vyváženým nabíjením) a duální režim bezdrátové komunikace Bluetooth + LoRa (dosah LoRa až 10 km s vysílacím výkonem 21±1 dBm).
Díky nízké spotřebě, rozsáhlým hardwarovým rozhraním pro rozšíření (podpora displejů, GPS a obecného I/O) a bezproblémové kompatibilitě s modulem HT-n5262M (nRF52480 + SX1262) je MeshSolar ideální pro aplikace s vysokým výkonem nebo dlouhodobě stabilním napájením, jako jsou solární systémy a dálkové monitorování. Plně také podporuje ekosystém Meshtastic.
Hlavní vlastnosti
- Podporuje konfigurace baterií od 1 do 4 článků.
- Obsahuje komplexní ochranu včetně zabezpečení proti přebití/přílišnému vybití/zkratu/přehřátí.
- Umožňuje vyvážené nabíjení pro optimální výkon baterie.
- Více režimů nabíjení: 18~24V solární MPPT nabíjení, USB PD3.0 rychlé nabíjení, 18~24V externí DC nabíjení.
- Webová konfigurace parametrů nabíjení/vybíjení.
- LED indikace úrovně baterie.
- Funkce jedním dotykem pro vypnutí výstupu.
- Dvou režimová bezdrátová komunikace: Bluetooth připojení, LoRa dlouhý dosah (až 10 km).
- Rozšiřující rozhraní pro displeje, GPS a obecné I/O.
- Vynikající nízká spotřeba energie.
Obecné specifikace
| Obecné parametry | Popis |
|---|---|
| BMS čip | BQ4050, CN3795 |
| Hlavní řídicí modul | HT-n5262M(nRF52840+SX1262) |
| Podmínky skladování PCB | -30~80℃，90%RH (bez kondenzace) |
| Vstupní napětí | 18~24V |
| Nabíjecí proud baterie | ≤1.5A |
| Vyvažování | 4.2V, 100mA |
| Ochrana proti přebití | 4.3V |
| Ochrana proti přetížení | 2A |
| Ochrana proti podnapětí | 2.5V |
| Solární a Pack rozhraní | XT30 samice |
| Rozhraní článku baterie | PH2.0-8P |
| Rozhraní NTC | MX1.25-8P |
| Rozhraní řídicí desky MCU | PCIe M.2 |
| Rozměry | 43*97*11mm |
| Proud MCU | Maximálně 500mA |
| Počet spravovaných článků baterie | 1~4 články |
| Typ baterie | Lithium-iontová, lithium-železo-fosfátová |
| USB rozšiřující rozhraní | USB Type C |
| Rozšiřující rozhraní | Displej: MX1.25-9P, GNSS: MX1.25-8P |
Specifikace HT-N5262M
| Parametry hlavního řadiče | Popis |
|---|---|
| MCU | nRF52840 |
| LoRa čip | SX1262 |
| Paměť | 1M ROM; 256KB SRAM |
| Bluetooth | Bluetooth 5, Bluetooth mesh, BLE. |
| Hardware [Resource] | 3*SPI, 2*I2C, 2*UART, 4*PWM, QPSI, I2S, PDM, QDEC, atd. |
| Rozměry | 30*20*3,2 mm |
| Provozní prostředí | -40~85℃, 90 % (bez kondenzace) |
| Napájení | 3.3V |
| Rozhraní | 2*IPEX1.0(anténa), M.2 |
Popis
Komponenty
Rozměry
Více detailů:MeshSolar/demension
Typické aplikace
- Systémy environmentálního monitorování.
- Chytré zemědělství & chov dobytka.
- Správa a sledování majetku.
- Venkovní nouzová řešení.
- Solární pouliční osvětlení.
- Průmyslové monitorování infrastruktury.
- Open-source projekty jako **Meshtastic**.
Dokumenty & Resource
[Tool] Nastavení BMS
[Attachment] —HT-N5262M SSchéma
[Resource] —Heltec nRF52840 Framework
[Attachment] —Resource Station
[Attachment] — Datový list
Seznam balení
Výchozí seznam balení bez výběru příslušenství je následující:
