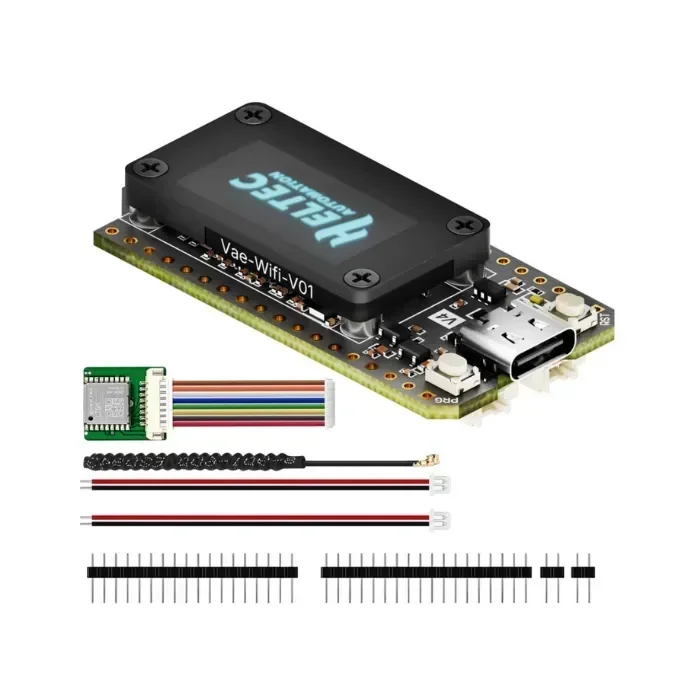

HELTEC WiFi LoRa 32 V4.3.1 je vývojová deska nové generace ESP32-S3 + SX1262 LoRa určená pro dlouhý dosah a nízkou spotřebu bezdrátových projektů. Tato hardwarová revize je V4.3.1 a tato verze je důležitá, protože hardware 4.3.1 podporuje Meshtastic a MeshCore při nahrání správné verze firmwaru pro tuto generaci desek. Je ideální pro Meshtastic, MeshCore, LoRaWAN, off-grid messaging, solárně napájené routery, soukromou mesh komunikaci a GNSS podporované LoRa aplikace.
Poháněno ESP32-S3R2 a SX1262, deska kombinuje Wi-Fi, Bluetooth 5 / BLE / Bluetooth Mesh a LoRa v kompaktním formátu přátelském pro vývojáře. S 2MB PSRAM, 16MB externí Flash, až 28 dBm LoRa vysílací výkon, solárním vstupem, GNSS rozšířením a optimalizovanou správou baterie je zvláště vhodná pro Meshtastic uzly, MeshCore uzly, LoRaWAN senzorové sítě, venkovní relé uzly, chytré zemědělství, vzdálenou telemetrii a nízkopříkonové terénní nasazení.
Funkce
- Založeno na ESP32-S3R2 a SX1262, podporující Wi-Fi b/g/n, BLE, Bluetooth Mesh a LoRa komunikaci.
- Hardwarová verze 4.3.1, vhodná jak pro Meshtastic, tak MeshCore při nahrání správné verze firmwaru V4.3.x.
- 2MB PSRAM a 16MB externí Flash, což ji činí schopnější pro uživatelská rozhraní a složité systémy.
- Výkonná LoRa verze až do 28 ±1 dBm, což dává této desce silný dosah pro routery a terénní uzly.

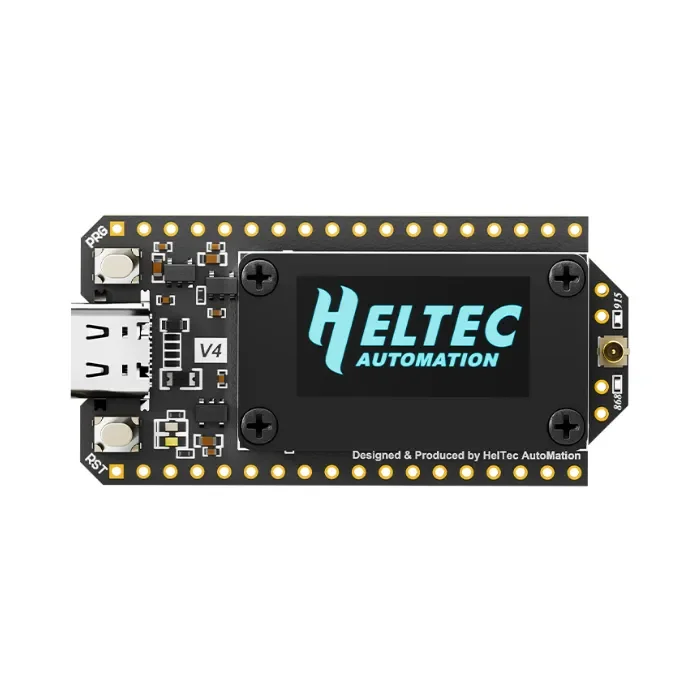

- PC kryt chrání OLED a integruje FPC 2.4G anténu.

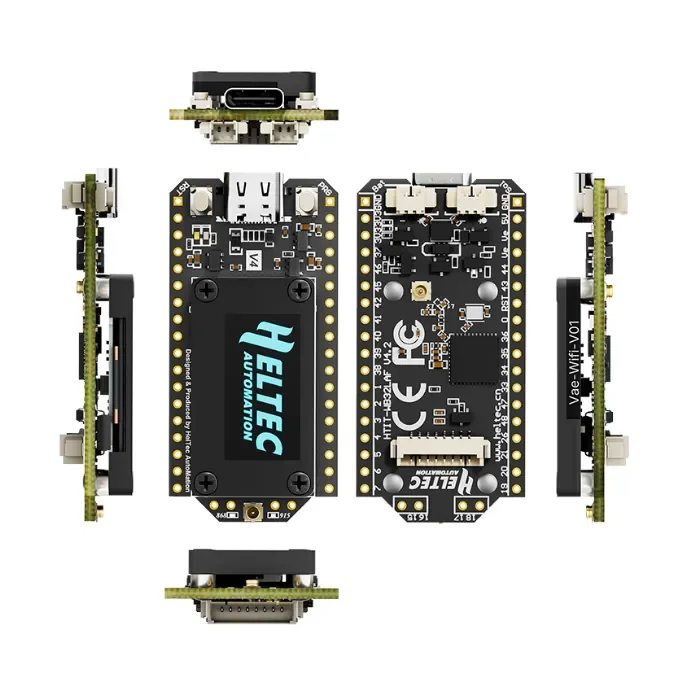

- Formát a kompatibilita pinů s WiFi LoRa 32 V3, přičemž přidává více rozhraní a vylepšené pokovení pinů.
- Přidán SH1.25-2P solární panelový rozhraní a SH1.25-8P GNSS rozhraní.
- Optimalizovaná správa lithiových baterií pro nízkopříkonové a solárně podporované nasazení.
- Méně než 20uA nízkopříkonový režim, což je praktické pro dlouhodobé projekty na baterie.
Specifikace
| Verze hardwaru | V4.3.1 |
| MCU | ESP32-S3R2 (Xtensa 32bitový LX7 dvoujádrový procesor) |
| LoRa čip | SX1262 |
| Frekvence | Verze s vysokým výkonem: 863-928MHz; verze s nízkým výkonem: 433 / 470-510 / 863-928MHz |
| Maximální výkon vysílače | Vysoký výkon: 28 ±1 dBm; nízký výkon: 21 ±1 dBm |
| Maximální citlivost příjmu | -137dBm @ SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, až 150Mbps |
| Bluetooth | Bluetooth LE, Bluetooth 5, Bluetooth Mesh |
| Paměť | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash |
| Hardwarové zdroje | 7 x ADC1, 2 x ADC2, 7 x Touch, 3 x UART, 2 x I2C, 2 x SPI a další |
| Rozhraní | Type-C USB; 1,25 x 2 pin lithium baterie; 1,25 x 2 pin solární; 1,25 x 8 pin GNSS; LoRa ANT (IPEX1.0); 2,4G ANT (IPEX1.0) |
| Rozsah baterie | 3,3V-4,4V lithium baterie |
| Provozní teplota | -20 až 70 °C |
| Rozměry | 51,7 x 25,4 x 10,7 mm |
Aplikace
- Meshtastic mesh uzel pro ruční, střešní, routerové a solárně napájené reléové nasazení.
- MeshCore uzel pro soukromou off-grid komunikaci s firmwarem kompatibilním s hardwarovou verzí 4.3.1.
- LoRaWAN senzorový uzel pro chytré zemědělství, telemetrii a průmyslový monitoring.

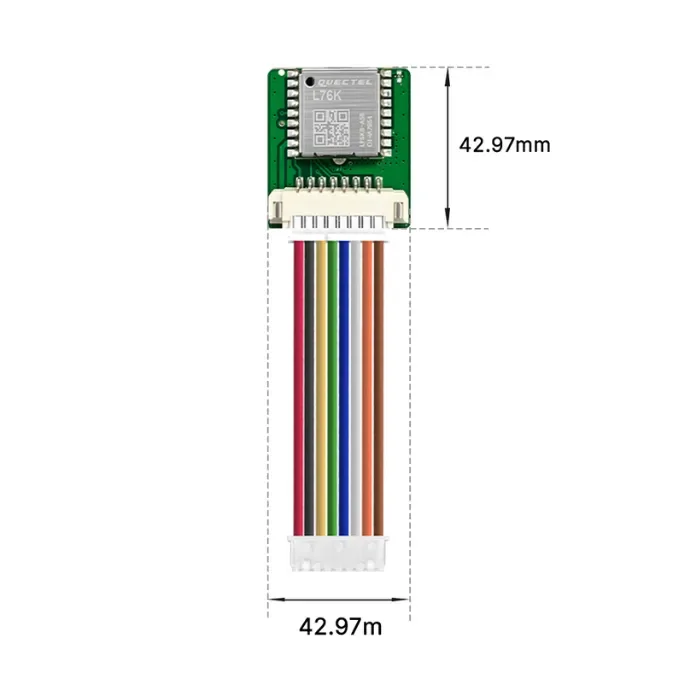

- GNSS povolený tracker využívající rozhraní SH1.25-8P GNSS a volitelné GPS příslušenství.
- Dálková meteorologická stanice nebo venkovní router využívající solární rozhraní a hardware pro správu baterie.
- Obecný vývoj ESP32-S3 + LoRa pro Arduino, PlatformIO, ESP-IDF a MicroPython workflow.
Jiný obsah
Proč je důležitá hardwarová verze 4.3.1
Tato deska by neměla být považována za obecné zařízení „V4“. Skutečná verze hardwaru je 4.3.1 a tato verze by měla být zohledněna při výběru firmwaru, nástrojů pro flashování a obrazů ekosystému. Nesprávný výběr firmwaru může způsobit nesprávnou funkci funkcí.
Meshtastic a MeshCore na V4.3.1
Tato verze hardwaru je vhodná jak pro Meshtastic, tak pro MeshCore. Pro Meshtastic použijte Me
