Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciálně požadována, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohniskové vzdálenosti) tohoto modelu.

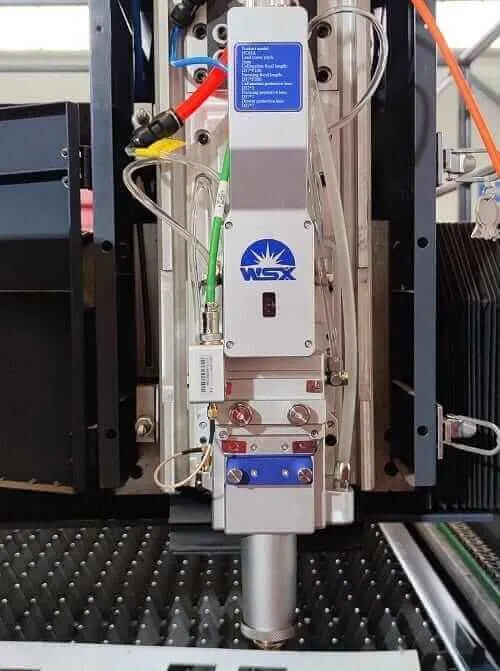

Automaticky zaostřovací řezací hlava na vlákna NC63A
Automaticky zaostřovací řezací hlava na vlákna NC63A je výkonný nástroj navržený pro aplikace řezání vláken středního výkonu a velkoformátové řezání. Nabízí významnou výhodu v prostorově omezených podmínkách, jako je kanálová ocel a řezání H-nosníků.
Spotřební materiál pro laser
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužku |
Vlastnosti produktu
- Optimální výkon: Řezací hlava vykazuje značnou sílu při aplikacích středního výkonu a velkoformátového řezání vláknem.
- Ucpaný design: Zcela utěsněná vnitřní struktura laserové hlavy zabraňuje kontaminaci optických částí prachem.
- Zvýšená efektivita: Řezací hlava používá dvoubodové centrování a importované motorové zaostřování, což výrazně zlepšuje efektivitu perforace.
- Praktičnost: Ochranná čočka používá instalaci ve stylu zásuvky, což usnadňuje výměnu.
- Široká kompatibilita: Řezací hlava může být vybavena různými lasery s konektory QBH.
- Úspora místa: Tento model řezací hlavy je ideální pro podmínky s omezeným prostorem, jako je řezání kanálové oceli a H-nosníků.
Specifikace
- Maximální tlak vzduchu: 25 Bar
- Horizontální rozsah zaostření: ±1.5 mm
- Efektivní čistý otvor: 32 mm
- Ohnisková vzdálenost kolimace: F100
- Vertikální rozsah zaostření: ±25mm
- Hmotnost: 7.8kg
- Ohnisková vzdálenost zaostření: F150/F200
- Použitelný výkon: ≤ 6000KW
Rozměr
Použití
Výběr laserových řezacích hlav WSX
|
Parametr |
KC15A |
SW20A |
NC30A/E |
NC30C |
NC63A |
|
Maximální tlak plynu, Bar |
25 |
25 |
25 |
25 |
25 |
|
Kolimační délka, mm |
75,100 |
75,100 |
75,100 |
75,100 |
100 |
|
Ohnisková vzdálenost, mm |
125,150,190 |
125,150,190 |
125,150,190 |
125,150,190,230 |
150,200 |
|
Osa Z Rozsah nastavení, mm |
±5 |
±6 |
±8 |
±8 |
±25 |
|
Rozsah nastavení osy X, mm |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
|
Efektivní apertura, mm |
25 |
25 |
25 |
25 |
32 |
|
Použitelný výkon, w |
≤2000w |
≤2000w |
≤3000w |
≤3000w |
≤6000w |
|
Hmotnost, kg |
3.5 |
2.0 |
5.5 |
5.5 |
7.8 |
