Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciálně požadována, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohniskové vzdálenosti) tohoto modelu.
Spotřební materiál pro laser
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužku |

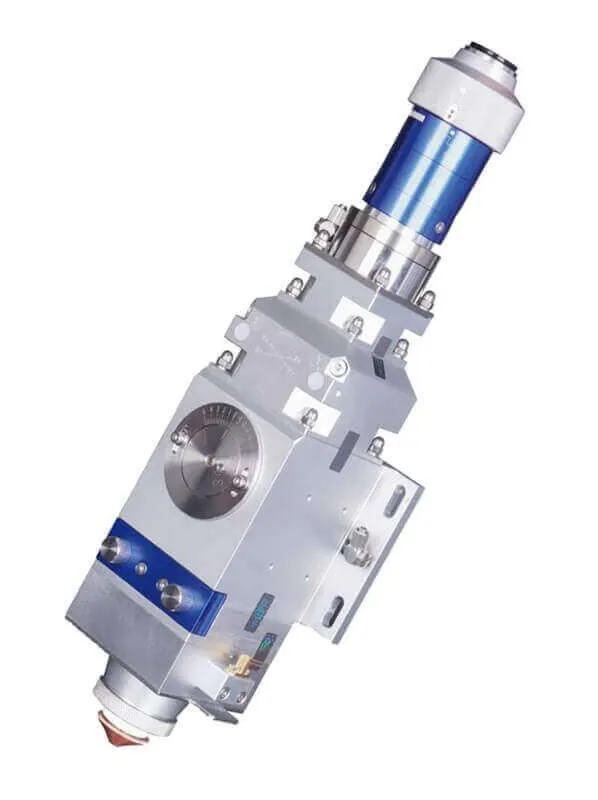

Vlastnosti produktu
-
Tato řezací hlava vyniká v aplikacích řezání vláknem středního výkonu ve velkém formátu.
-
Vnitřní struktura laserové hlavy je zcela utěsněná, což zabraňuje kontaminaci optických částí prachem.
-
Laserová hlava používá dvoubodové centrování s vačkovou regulací, což zajišťuje snadné a přesné nastavení.
-
Ochranná čočka má zásuvný způsob instalace pro snadnou výměnu.
-
Kompatibilní s různými lasery vybavenými konektorem QBH.

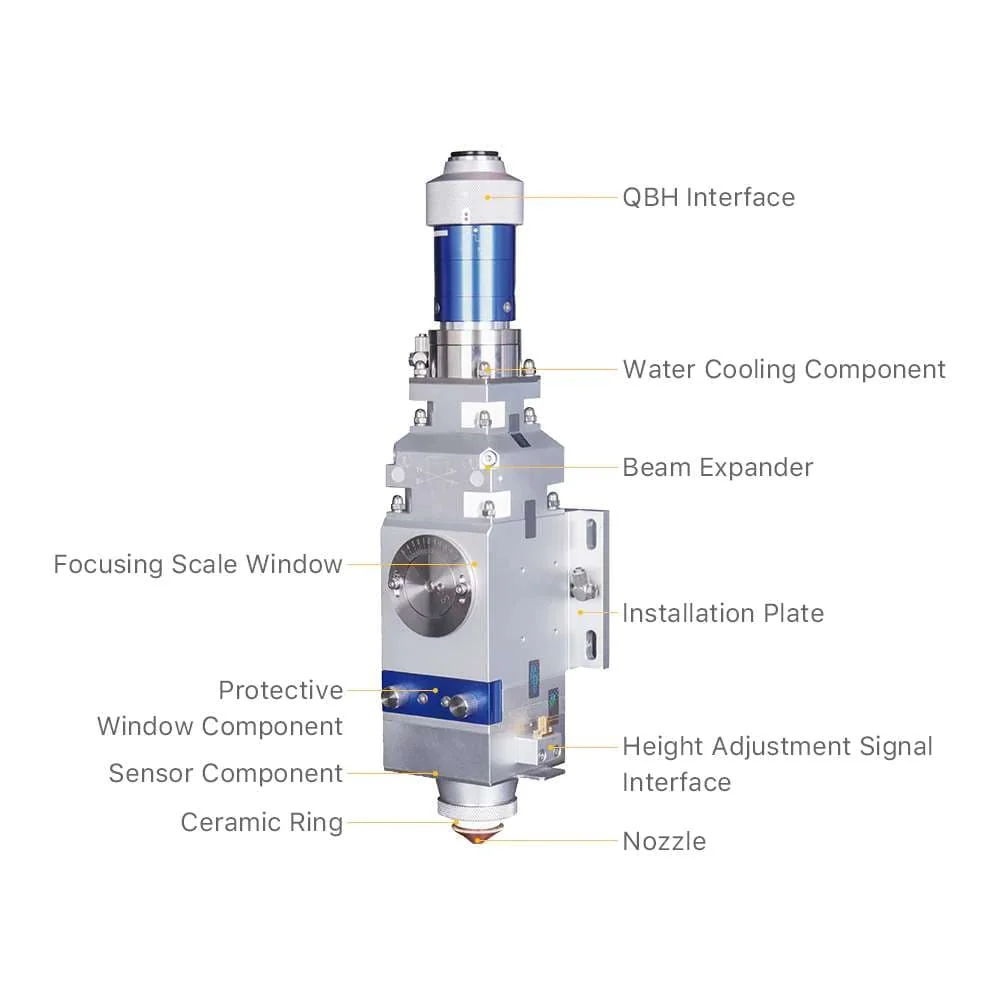

Specifikace komponent

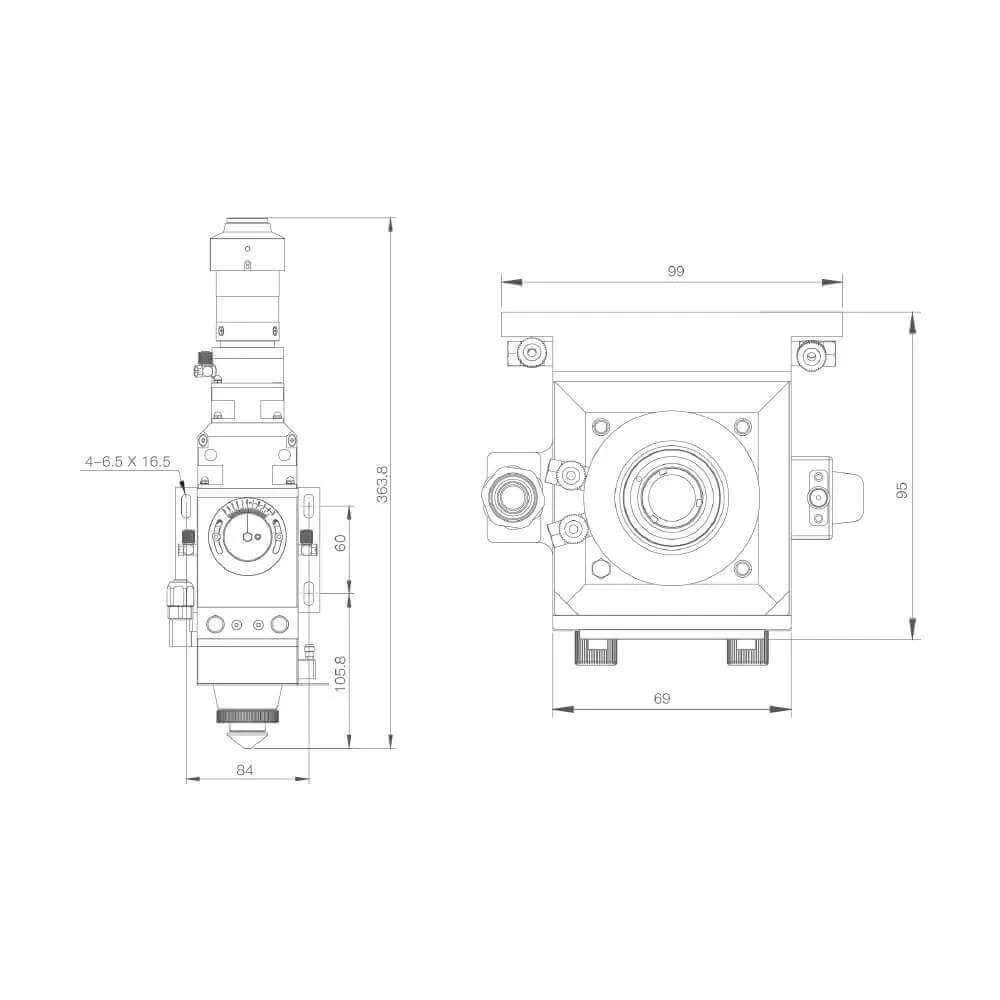

Rozměry produktu

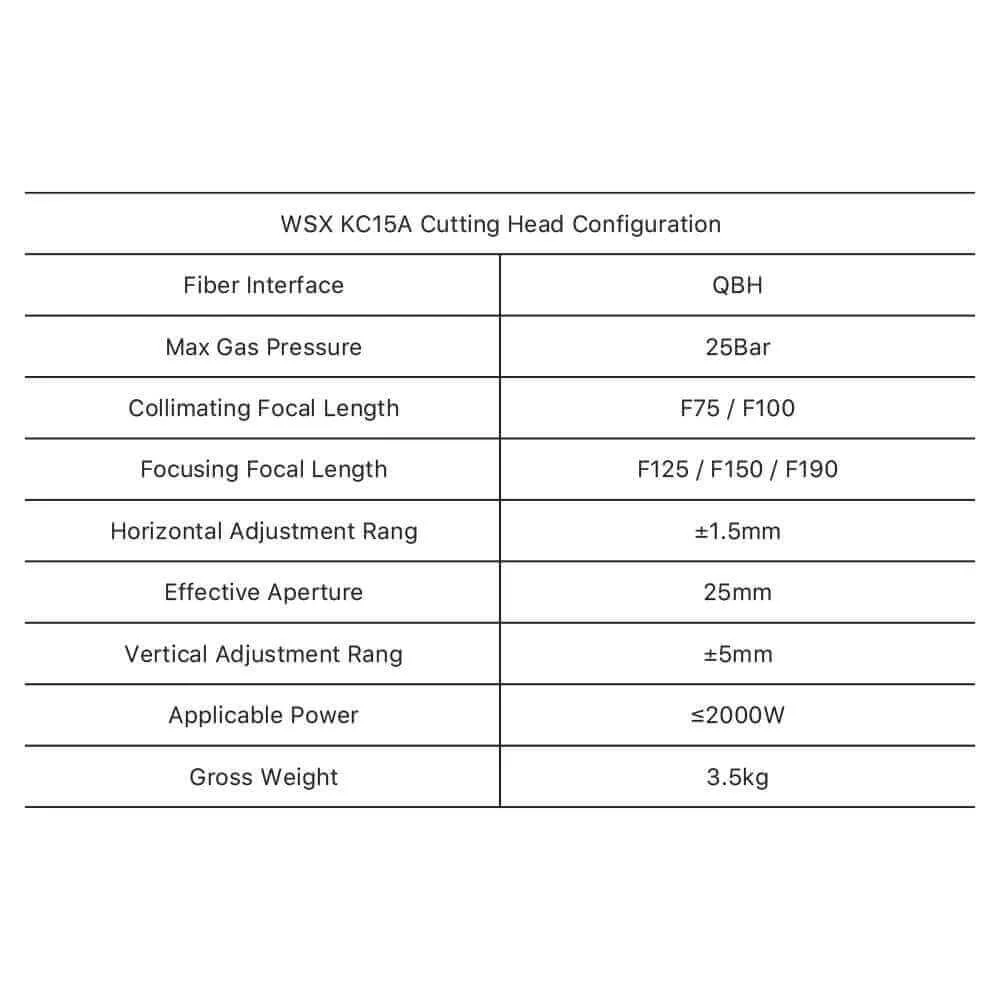

Parametry produktu
-
Maximální tlak vzduchu: 25Bar
-
Horizontální rozsah nastavení: ±1.5mm
-
Efektivní světelná apertura: 25mm
-
Ohnisková vzdálenost kolimace: 75mm/100mm
-
Vertikální rozsah zaostření: ±5mm
-
Hmotnost: 3.5kg
-
Ohnisková vzdálenost zaostření: 100mm/125mm/150mm/190mm
-
Použitelný výkon: ≤2000W

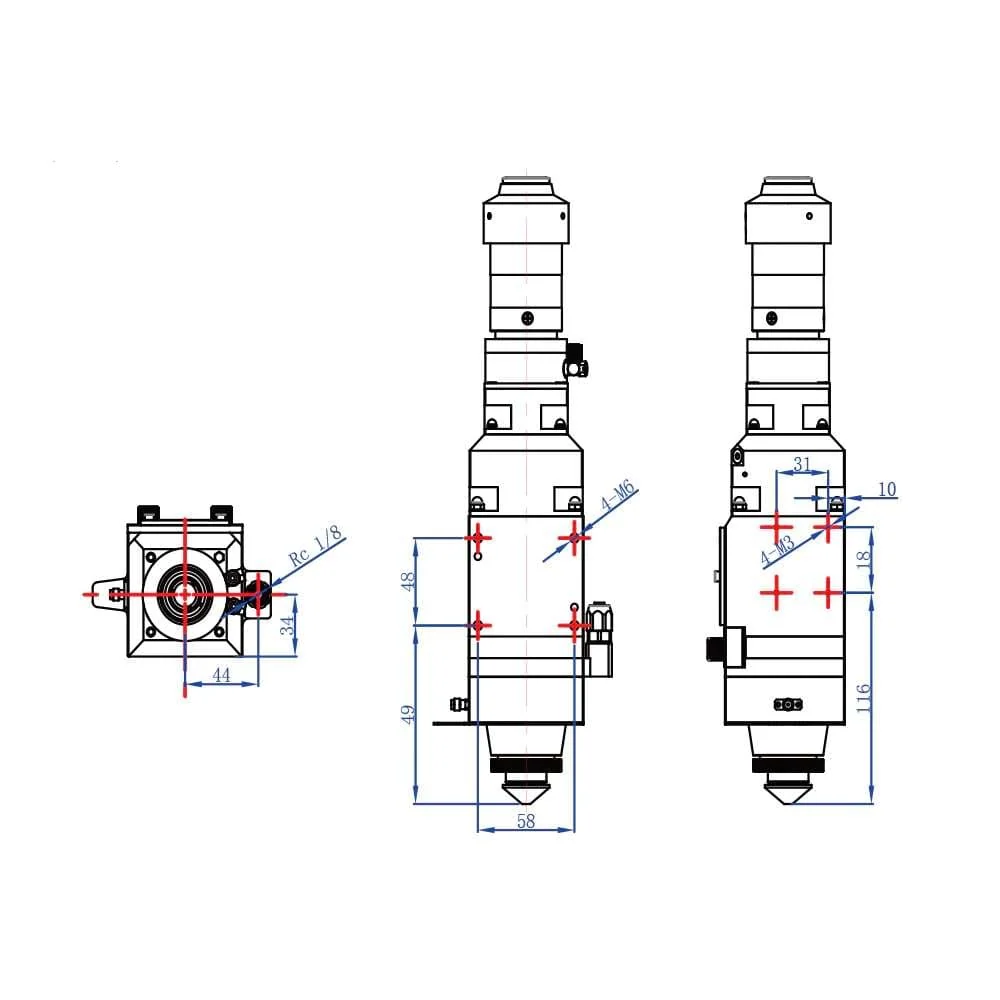

Velikost instalace
Detaily
Obsah balení
Výběr laserových řezacích hlav WSX
|
Parametr |
KC15A |
SW20A |
NC30A/E |
NC30C |
NC63A |
|
Maximální tlak plynu, Bar |
25 |
25 |
25 |
25 |
25 |
|
Kolimační délka, mm |
75,100 |
75,100 |
75,100 |
75,100 |
100 |
|
Ohnisková vzdálenost, mm |
125,150,190 |
125,150,190 |
125,150,190 |
125,150,190,230 |
150,200 |
|
Osa Z Rozsah nastavení, mm |
±5 |
±6 |
±8 |
±8 |
±25 |
|
Rozsah nastavení osy X, mm |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
|
Efektivní apertura, mm |
25 |
25 |
25 |
25 |
32 |
|
Použitelný výkon, w |
≤2000w |
≤2000w |
≤3000w |
≤3000w |
≤6000w |
|
Hmotnost, kg |
3.5 |
2.0 |
5.5 |
5.5 |
7.8 |
