Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciální požadavek, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohnisková vzdálenost) tohoto modelu.
Pokud potřebujete STEP modelové výkresy, můžete kliknout zde.

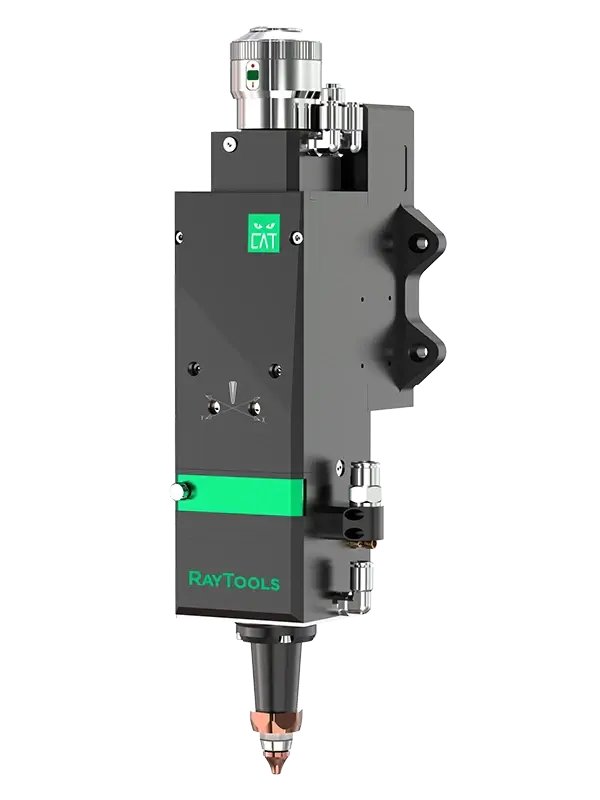

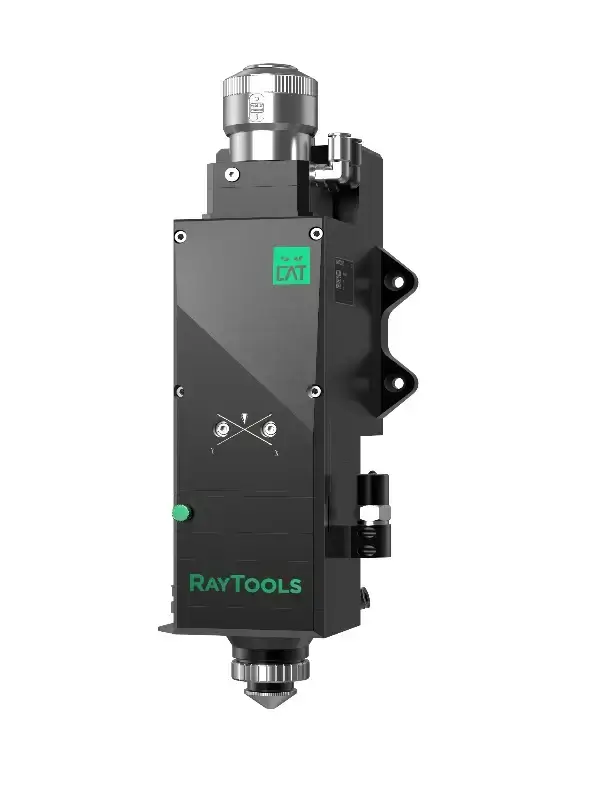

Zvyšte svou efektivitu řezání s novou řezací hlavou Raytools BS-03K CAT. Dosáhněte maximálních rychlostí až 75 m/min na 1mm uhlíkové oceli a nerezové oceli, což je výrazně rychlejší než předchozí modely Raytools a konkurenční Precitec, které dosahují maximálně 60 m/min.
Upozornění:
- Podporuje POUZE komunikaci přes EtherCAT bus.
- Laserová řezací hlava BS03K-CAT je kompatibilní pouze s verzí Raytools XC3000S Bus.
- Tato řezací hlava nelze použít s jiným řídicím softwarem, jako je FSCUT.
Laserové spotřební materiály
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužek |
|
Šrouby proti kolizi |
Technický parametr :
| Technický parametr | Hodnota |
|---|---|
| Rozsah automatického zaostření | -22mm až +22mm (F150mm) |
| Rychlost automatického zaostření | < 200mm/s |
| Zrychlení automatického zaostření | < 10m/s² |
| Přesnost automatického zaostření | 0.01mm |
| Clona | 0.14 |
| Specifikace trysky | Jednovrstvá, dvouvrstvá, nestandardní |
| Průměr trysky | 1,0mm, 1,2mm, 1,5mm, 2,0mm, 2,5mm, 3,0mm, 3,5mm, 4,0mm, 4,5mm, 5,0mm |
| Pomocný tlak plynu | < 30bar |
| Hmotnost | 7,4 kg |

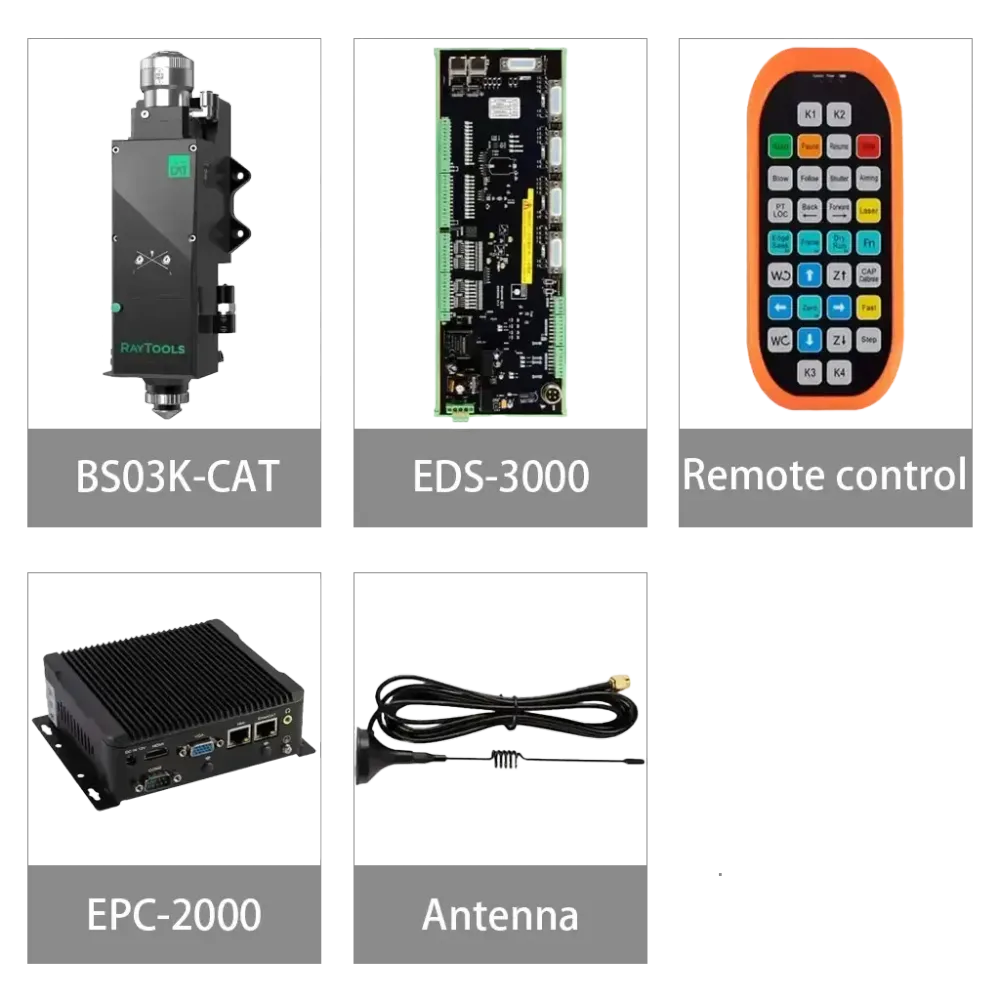

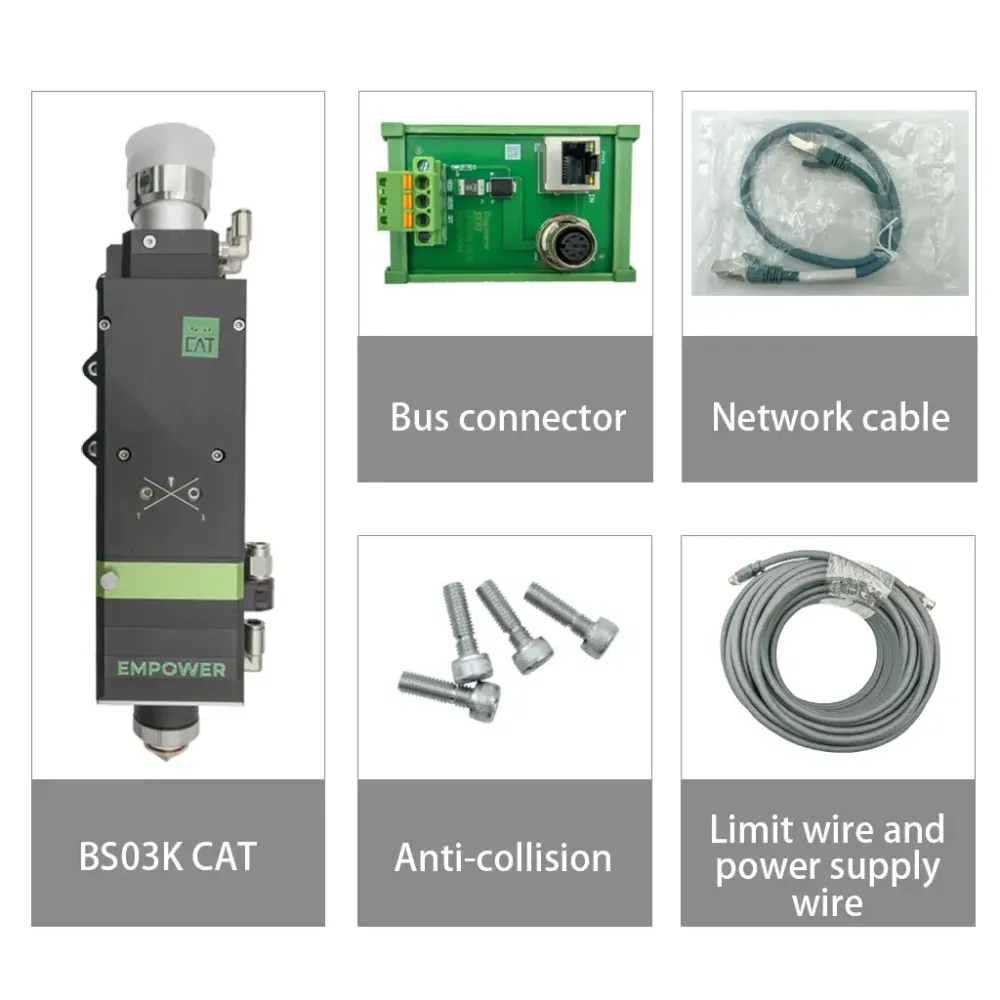

Co je v balení:
Stáhnout:
PŘEDSTAVENÍ PRODUKTU
Stáhněte si náš UŽIVATELSKÝ MANUÁL bez starostí, dostupný kdykoli a kdekoli
Funkce :
-
Dvojitá optická ochrana: Užijte si prodlouženou životnost a lepší utěsnění díky třem sadám ochranných čoček v řezací hlavě BS03K-CAT.
-
Optimalizovaný mechanický/vodní okruh: Zjednodušená údržba a protikorozní vlastnosti zajišťují dlouhou životnost a efektivitu provozu.
-
Optimalizovaný optický a proudění vzduchu design: Zažijte zlepšené rychlosti řezání a výkon o 10 %–40 % ve srovnání s konvenčními řezacími hlavami.
-
Vestavěný zesilovač kapacity: Volitelné modely zesilovačů umožňují přesné a stabilní nastavení výšky, což zlepšuje přesnost řezání.
-
Monitorování teploty senzoru/ochranné čočky: Monitorování v reálném čase zajišťuje přesnou kontrolu plynu a snižuje pravděpodobnost kontaminace čočky, čímž optimalizuje kvalitu řezu.
-
Kolimace a zaostření: Rychlejší zaostřování a širší rozsah zaostření podporují efektivní řezací procesy, včetně řezání uhlíkové oceli plným výkonem s malou tryskou.
-
Propojení zařízení, inteligentní řízení: Využijte Cloud MES řešení pro efektivní řízení výroby, zobrazení stavu zařízení v reálném čase a upozornění na alarmy, což zvyšuje celkovou efektivitu výroby a konkurenceschopnost.
Porovnání výsledků řezání uhlíkové oceli:
Porovnání pro 6mm:
| BS03K-CAT | Konkurent X | |
|---|---|---|
| Materiál | Uhlíková ocel | Uhlíková ocel |
| Tloušťka | 6mm | 6mm |
| Obrázek |
Porovnání pro 20mm (malá tryska):
| BS03K-CAT | Konkurent X | |
|---|---|---|
| Materiál | Uhlíková ocel | Uhlíková ocel |
| Tloušťka | 20 mm | 20 mm |
| Obrázek |
Porovnání pro 20mm (snížený výkon) a 25mm uhlíkovou ocel (malá tryska):
| BS03K-CAT | Konkurent X | |
|---|---|---|
| Materiál | Uhlíková ocel | Uhlíková ocel |
| Tloušťka | 20mm 25mm | 20mm 25mm |
| Obrázek |
Porovnání rychlostí řezání uhlíkové oceli:
-
20mm uhlíková ocel (malá tryska):
- BS03CAT: 0,5 m/min
- Konkurent X: 0,5 m/min
- BM110: 0
-
20mm uhlíková ocel (snížený výkon):
- BS03C
- BS03C
