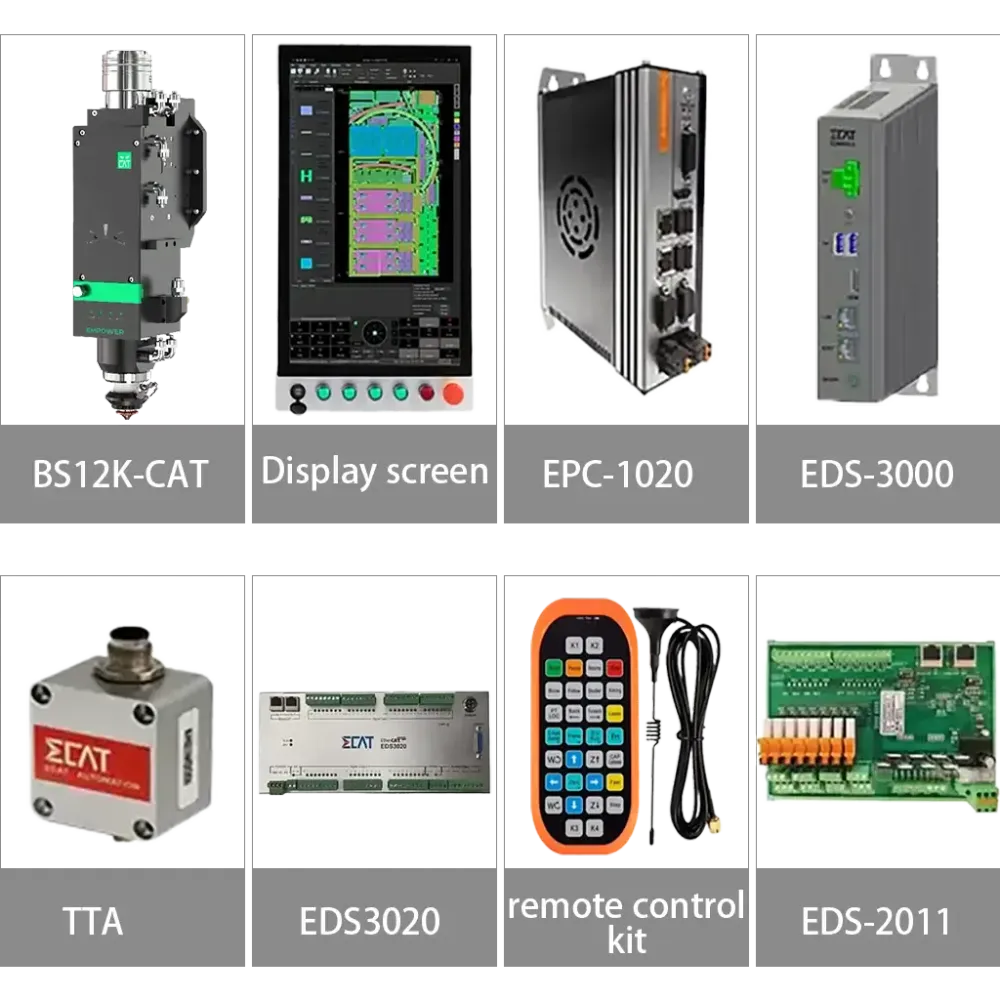

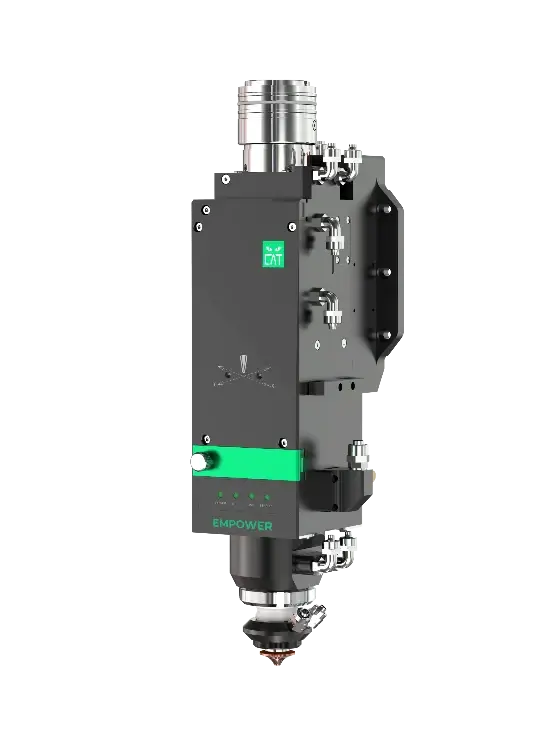

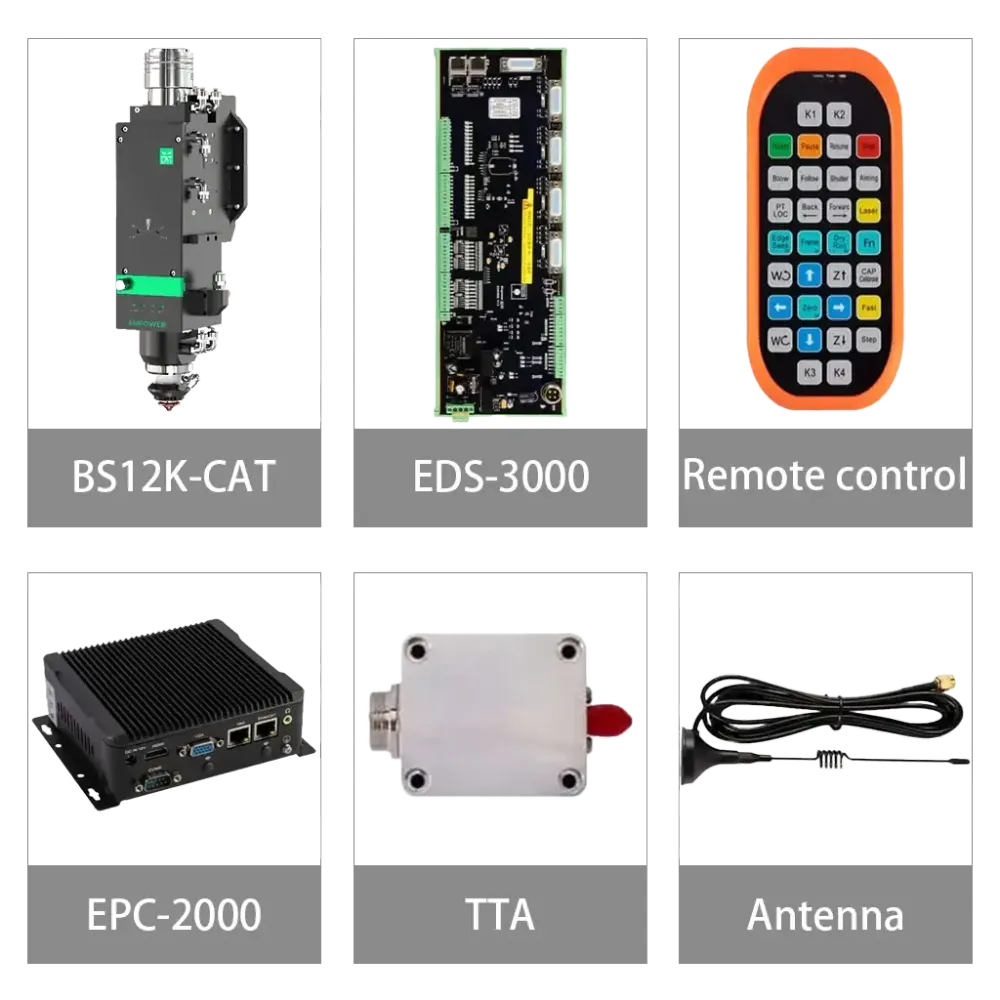

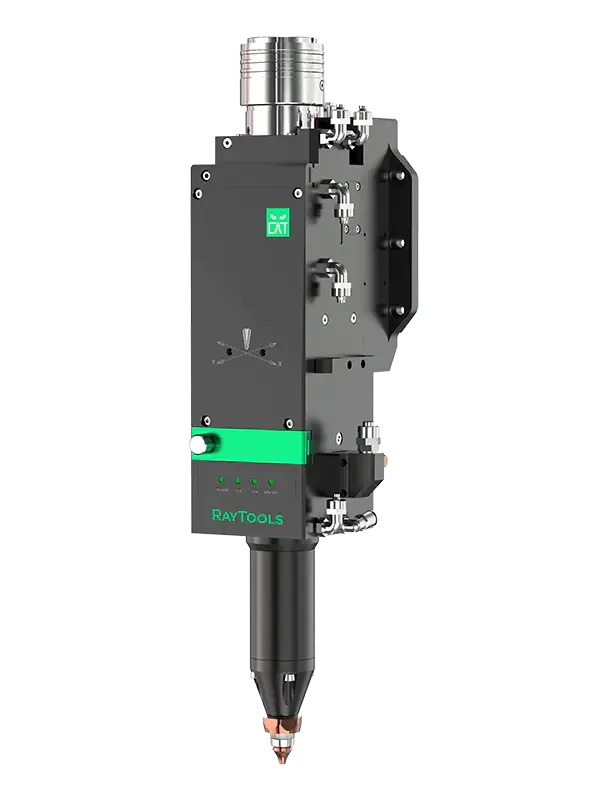

Raytools-BS12K-CAT (12 kW) je vysoce výkonná inteligentní řezací hlava speciálně navržená pro aplikace vysoce výkonného laserového řezání. Díky svému vynikajícímu výkonu a inteligentním funkcím nabízí efektivní a spolehlivé řešení pro průmyslové laserové řezání.
Laserové spotřební materiály
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužek |
|
Šrouby proti kolizi |
ⅠUpozornění:
- Podporuje POUZE komunikaci přes EtherCAT bus.
- Laserová řezací hlava BS12K-CAT je JEN kompatibilní se systémem řízení Raytools. Tato řezací hlava nemůže být použita s jiným řídicím softwarem, jako je FSCUT.
|
1.Rozhraní optického vlákna |
6.Senzor (TRA) |
11.Rozhraní zesilovače (SMA) |
|
2.Skupina ochranných čoček pro kolimaci |
7.Rozhraní chladicí vody (Φ8) |
12.Rozhraní chladicí vody (Φ8) |
|
3.Skupina zaostřovacích čoček (středicí modul) |
8.I/O rozhraní |
13.Další rozhraní chladicí vody (Φ8) |
|
4.Skupina ochranných čoček pro zaostření |
9.Rozhraní chladicí vody (Φ8) |
14.Zajišťovací matice keramického těla |
|
5.Indikátor stavu (LED) |
10.Rozhraní řezacího plynu (Φ10) |
15.Keramické tělo a tryska |
Ⅱ Technický parametr:
|
Parametr |
Specifikace |
|
Rozhraní optického vlákna |
QBH, QD, Q+, LOE3.1, LOE3.2 |
|
Použitelná vlnová délka |
1080 nm |
|
Výkon laseru |
12 kW |
|
Numerická apertura (NA) |
0.13 |
|
Optický poměr – Kolimovaná ohnisková vzdálenost (fC) |
100 |
|
Optický poměr – Zaostřovací ohnisková vzdálenost (fF) |
220 |
|
Rozsah nastavení zaostření – Horizontální |
-1,5 až +1,5 mm |
|
Rozsah nastavení zaostření – Vertikální |
-40 až +40 mm |
|
Instalace – Počet/velikost šroubů pro montáž zadní desky |
4xM6 |
|
Instalace – Počet/velikost šroubů pro montáž zesilovače |
4xM3 |
|
Rozhraní potrubí – Řezací plyn |
Konektor Φ12/Φ10, max 25 bar |
|
Rozhraní potrubí – Vodní chlazení (přímý a zpětný tok) |
Konektor Φ8, max. 5 bar, minimální průtok 1,5 l/min |
|
Provozní napětí |
24V±10 %, min. 3A |
|
I/O rozhraní (zásuvka, 8 pinů) |
Výstupní proud spínače omezen na 30 mA |
|
Provozní teplota |
5℃~55℃ |
|
Vlhkost |
30 %~95 %, bez kondenzace |
|
Hmotnost |
Přibližně 8,2 kg |
Ⅲ Klíčové vlastnosti:
1.Dvojitá optická ochrana: 4 sady ochranných čoček pro prodloužení životnosti čoček, s více ochranami pro zlepšení těsnosti uvnitř komory.
2.Flexibilní způsoby ovládání: Podporuje POUZE EtherCAT sběrnicovou komunikaci a sběrnicově řízenou zaostřovací jednotku. Uživatelé mohou nastavit kontinuální, rychlé úpravy ohniska přes programová nastavení.
3.Optimalizovaný mechanický/vodní okruh: Zjednodušený způsob instalace čoček pro snížení obtížnosti a nákladů na údržbu; konstrukce odolná proti nárazům snižuje ztráty způsobené provozními chybami.
Celá řada BS standardně s protikorozní úpravou, aby se zabránilo úniku chladicí vody způsobenému dlouhodobým používáním.
4.Standardní snímač tlaku plynu/snímač teploty ochranné čočky:
- Přesnější řízení plynu vede k stabilnější kvalitě řezání.
- Plynová ochrana, design odolný proti chybám, snižuje riziko kontaminace čočky.
- Jedním kliknutím inteligentní kalibrace tlaku plynu, usnadňuje výměnu trysky/nastavení procesu bez komplikací.
- Monitorování teploty ochranné čočky v reálném čase během řezání, účinně snižuje vady řezání způsobené kontaminací čočky.
5.Detekce parazitního světla:
- Stand
