Speciální poznámka: Obrázky produktů jsou pouze orientační. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciální požadavek, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové vzdálenosti (minimální ohnisková vzdálenost) tohoto modelu.
Pokud potřebujete STEP modely výkresů, můžete kliknout zde.

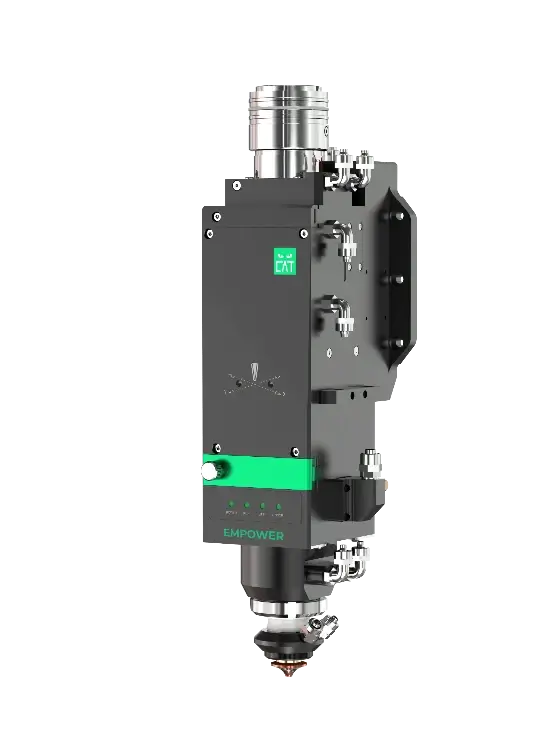

Raytools-BS40K-CAT(40kW) je vysoce výkonná inteligentní řezací hlava speciálně navržená pro aplikace vysokovýkonného laserového řezání. Díky svému vynikajícímu výkonu a inteligentním funkcím nabízí efektivní a spolehlivé řešení pro průmyslové laserové řezání.
Laserové spotřební materiály
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužek |
Ⅰ Upozornění:
- Podporuje POUZE komunikaci přes EtherCAT bus.

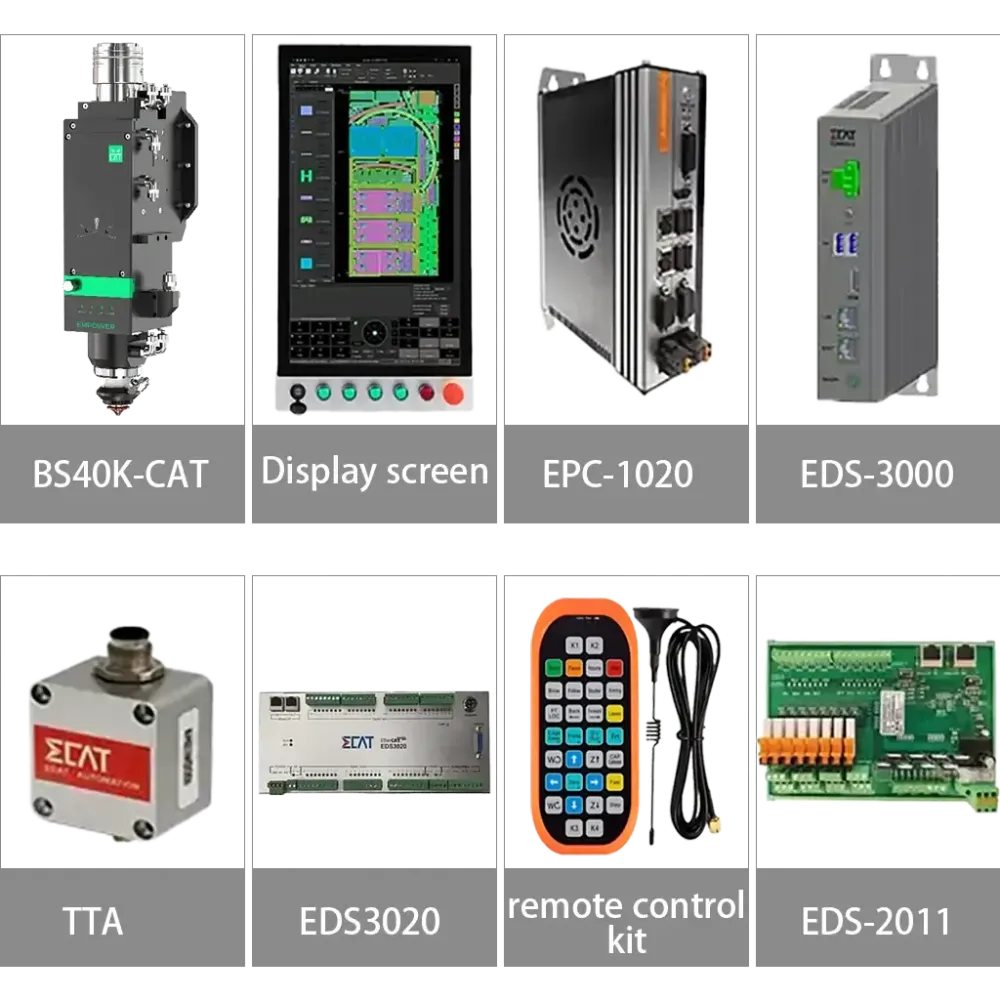

- Laserová řezací hlava BS40K-CAT je kompatibilní pouze se systémem řízení Raytools. Tato řezací hlava nemůže být použita s jiným řídicím softwarem, jako je FSCUT.
|
1.Rozhraní optického vlákna |
6.Senzor (TRA) |
11.Rozhraní zesilovače (SMA) |
|
2.Skupina ochranných čoček pro kolimaci |
7.Rozhraní chladicí vody (Φ8) |
12.Rozhraní chladicí vody (Φ8) |
|
3.Skupina zaostřovacích čoček (středicí modul) |
8.I/O rozhraní |
13.Další rozhraní chladicí vody (Φ8) |
|
4.Skupina ochranných čoček pro zaostření |
9.Rozhraní chladicí vody (Φ8) |
14.Zajišťovací matice keramického těla |
|
5.Indikátor stavu (LED) |
10.Rozhraní řezacího plynu (Φ10) |
15.Keramické tělo a tryska |
Ⅱ Technický parametr:
|
Parametr |
Specifikace |
|
Rozhraní optického vlákna |
Q+, LOE3.1, LOE3.2 |
|
Použitelná vlnová délka |
1080 nm |
|
Výkon laseru |
40kW |
|
Numerická apertura (NA) |
0.13 |
|
Optický poměr – Kolimovaná ohnisková vzdálenost (fC) |
100 mm |
|
Optický poměr – Zaostřovací ohnisková vzdálenost (fF) |
300 mm |
|
Rozsah nastavení zaostření – Horizontální |
-1,5 až +1,5 mm |
|
Rozsah nastavení zaostření – Vertikální |
-72 až +72 mm |
|
Instalace – Počet/velikost šroubů pro montáž zadní desky |
6xM6 |
|
Instalace – Počet/velikost šroubů pro montáž zesilovače |
4xM3 |
|
Rozhraní potrubí – Řezací plyn |
Konektor Φ10, max 25 bar |
|
Rozhraní potrubí – Vodní chlazení (přímý a zpětný tok) |
Konektor Φ8, max. 5 bar, minimální průtok 1,5 l/min |
|
Provozní napětí |
24V±10 %, min. 3A |
|
I/O rozhraní (zásuvka, 8 pinů) |
Výstupní proud spínače omezen na 30 mA |
|
Provozní teplota |
5℃~55℃ |
|
Vlhkost |
30 %~95 %, bez kondenzace |
|
Hmotnost |
Přibližně 9,6 kg |
Ⅲ Klíčové vlastnosti:
1.Dvojitá optická ochrana: 4 sady ochranných čoček pro prodloužení životnosti čoček, s více ochranami pro zlepšení těsnosti uvnitř komory.
2.Flexibilní způsoby ovládání: Podporuje POUZE EtherCAT sběrnicovou komunikaci a sběrnicově řízenou zaostřovací jednotku. Uživatelé mohou nastavit kontinuální, rychlé úpravy ohniska přes programová nastavení.
3.Optimalizovaný mechanický/vodní okruh: Zjednodušený způsob instalace čoček pro snížení obtížnosti a nákladů na údržbu; konstrukce odolná proti nárazům snižuje ztráty způsobené provozními chybami.
Celá řada BS standardně s protikorozní úpravou, aby se zabránilo úniku chladicí vody způsobenému dlouhodobým používáním.
4.Standardní snímač tlaku plynu/snímač teploty ochranné čočky:
- Přesnější řízení plynu vede k stabilnější kvalitě řezání.
- Plynová ochrana, design odolný proti chybám, snižuje riziko kontaminace čočky.
- Jedním kliknutím inteligentní kalibrace tlaku plynu, usnadňuje výměnu trysky/nastavení procesu bez komplikací.
- Monitorování teploty ochranné čočky v reálném čase během řezání, účinně snižuje vady řezání způsobené kontaminací čočky.
5.Detekce parazitního světla:
- Standardní modul detekce parazitního světla s vysokou odezvou pro ochranné čočky
