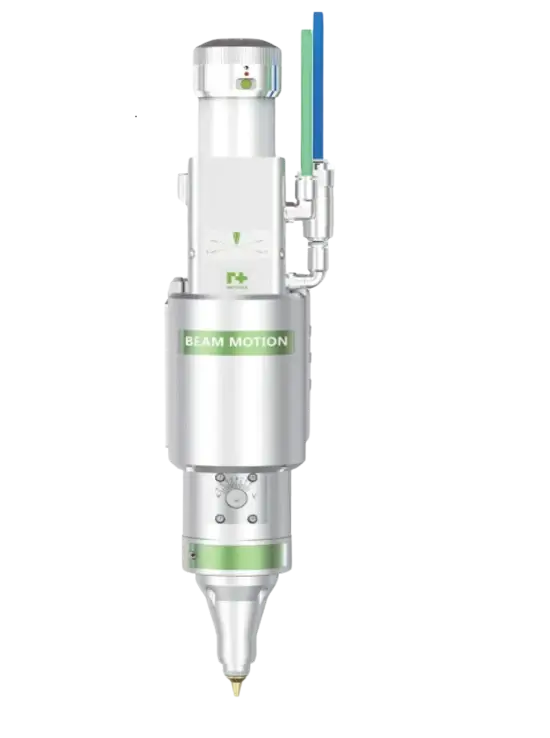

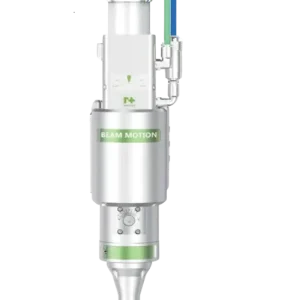

Robotická laserová řezací hlava - Raytools - GF101 3D

Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciální požadavek, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohnisková vzdálenost) tohoto modelu.

GF101 3D robotická ruční řezací hlava s manuálním zaostřením

Řada GF101 je řezací hlava pro optická vlákna vhodná pro středně až nízkovýkonné 3D řezací aplikace. Tento produkt integruje motorový pohon, který pomocí lineárního mechanismu pohání modul sledující zaostření a automaticky mění polohu v rozsahu 20 mm. Navíc díky celkově optimalizovanému optickému zaostřovacímu systému, prstencové vzduchové cestě a lehkému designu je schopen dlouhodobého, stabilního provozu v prostředí 3D laserového řezání, splňující různé požadavky na řezání plechů a další přizpůsobené potřeby.

Spotřební materiál pro laser

Ochranná čočka

Tryska

Keramické tělo

Snímací kabel

Gumové těsnění O-kroužek

1.Výhody produktu

Vysoká použitelnost:
Optimalizovaná optická konfigurace a hladký, efektivní proud vzduchu splňují požadavky na řezání tenkých plechů a další přizpůsobené potřeby v prostředí 3D laserového řezání.

Lehký integrovaný design:
Lehký, integrovaný design váží pouze asi 3,5 kg, což snižuje zatížení robota.

Vysoký těsnící výkon:
Spolehlivé těsnění a modulární, štíhlý design trysky snižují rušení s obrobkem, minimalizují prostoje a prodlužují životnost produktu.

Vestavěná funkce sledování:
Produkt obsahuje jednotku následování, která pomocí lineárního mechanismu pohání modul zaostřování tak, aby se automaticky měnil v určitém rozsahu.

Vysoká ochrana proti prachu:
Nad kolimační čočkou je přidáno ochranné zrcadlo s vysouvacím držákem zrcadla, které účinně zabraňuje poškození kolimační čočky způsobenému prachem.

2. Parametr

Parametr	Detaily
Dosah	-9 mm až +7 mm
Chod následníka	15mm
Optické vlákno rozhraní	QBH, QD
Přesnost	0.05mm
Numerická apertura	0.14
Specifikace trysky	Jednovrstvý
Průměr propouštějící světlo	28mm
Kolimační ochranná čočka	Φ24,9mm x 1,5mm
Tlak pomocného plynu	≤25bar
Hmotnost	~3,5kg
Ohnisková vzdálenost kolimační čočky	75 mm, 100 mm
Ohnisková vzdálenost zaostřovací čočky	125 mm, 150 mm
Zaostřovací ochranná čočka	Φ27,9mm x 4,1mm
Průměr otvoru trysky	0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm, 3,0 mm

GF101F 3D robotická řezací hlava s automatickým zaostřováním

GF101F je vylepšená verze GF101. Kromě všech funkcí GF101 obsahuje také funkci automatického zaostřování, což jej činí vhodným pro 3D řezání s různou tloušťkou materiálu. Tato funkce optimalizuje parametry řezání a dosahuje lepších výsledků.

1. Výhody produktu

Vysoká použitelnost:
Optimalizovaná optická konfigurace a hladký, efektivní design proudění vzduchu splňují požadavky na řezání tenkých plechů a další přizpůsobené potřeby v prostředí 3D laserového řezání.

Automatické zaostřování:
Umožňuje rychlé propíchnutí a automatickou výměnu plechu, což jej činí vhodným pro řezání materiálů s různou tloušťkou.

Lehký integrovaný design:
Lehký integrovaný design váží pouze asi 6,5 kg, což snižuje zatížení robota.

Vysoký těsnící výkon:
Spolehlivé těsnění a modulární, štíhlý design trysky snižují rušení s obrobkem, minimalizují prostoje a prodlužují životnost produktu.

Vestavěná funkce sledování:
Produkt obsahuje jednotku následování, která pomocí lineárního mechanismu pohání modul zaostřování tak, aby se automaticky měnil v určitém rozsahu.

2.Parametr

Parametr

Detaily

Dosah

-5mm až +5mm

Chod následníka

15mm

Optické vlákno roz

Hmotnost	3.502 kg
Model	GF101 3D robotické manuální zaostření, GF101F 3D robotické automatické zaostření
Zaostřovací čočka	125mm, 150mm
Značky	Raytools
