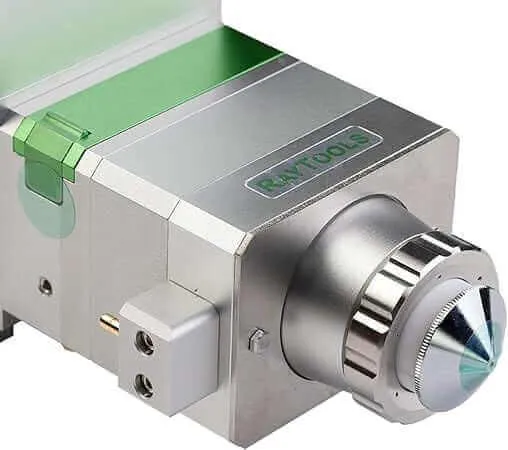

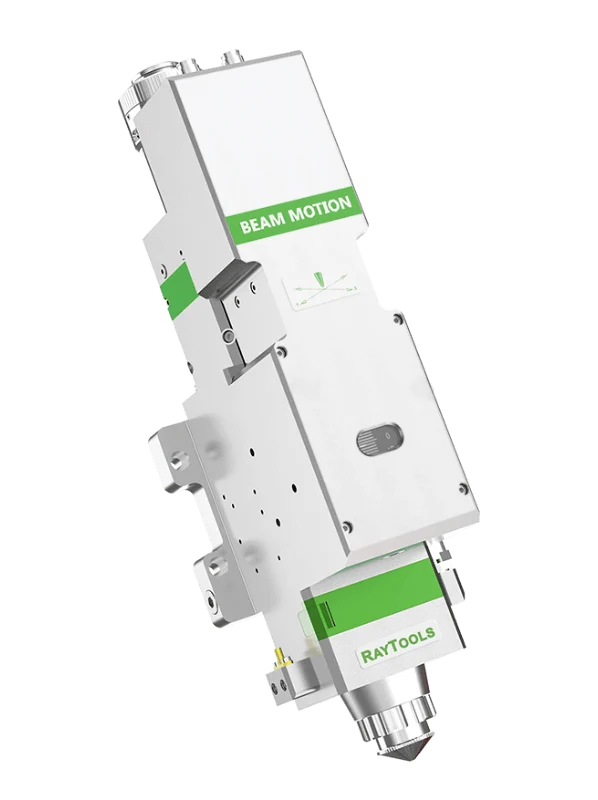

Raytools automatická zaostřovací hlava pro laserové řezání BM111 (0-3300W)

Speciální poznámka: Obrázky produktů jsou pouze orientační. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciálně požadována, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohnisková vzdálenost) tohoto modelu.

Verze sběrnice a verze s pulzem používají různé komunikační metody; verze sběrnice používá pro komunikaci síťový kabel, zatímco verze s pulzem používá pulzní linku. Ovladače se také liší mezi verzemi s pulzem a sběrnicí.

Pokud potřebujete STEP modelové výkresy, můžete kliknout zde.

Laserové spotřební materiály

Ochranná čočka

Tryska

Keramické tělo

Snímací kabel

Gumové těsnění O-kroužek

Hlavní vlastnosti:

• Optimalizovaná optická konfigurace a hladký a efektivní design proudění vzduchu.
• Automatický rozsah zaostření: +10 ~ -12 mm, s přesností nastavení 0,05 mm.
• Vybaveno D30 kompozitními čočkovými skupinami; maximální výkon vlákna až 3 kW.
• Maximální zrychlení pohonu zaostřovací čočky: 10 m/s² s maximální rychlostí 10 m/min.
• Kompatibilita s rozhraními QBH, QD a dalšími pro různé vláknové lasery.
• Zásuvný držák čoček usnadňuje rychlejší a jednodušší výměnu ochranných čoček.
• Použití kompozitních čočkových skupin pro optimální kolimaci paprsku, zaostření, optickou kvalitu a řezný efekt.

Popis

Řada BM111 představuje automaticky zaostřovací řezací hlavy pro vláknové lasery, uvedené na trh švýcarskou společností RAYTOOLS AG v roce 2017. Tyto řezací hlavy jsou vybaveny integrovanými vnitřními servo motory. Tyto jednotky používají lineární mechanismus k automatickému nastavení polohy zaostřovací čočky v rozsahu přibližně 22 mm. Uživatelé mohou naprogramovat hlavu pro kontinuální nastavení zaostření, což umožňuje rychlé propichování silných plechů a automatizované řezání plechů různé tloušťky a materiálů. Produktová řada může být vybavena D30 kompozitními čočkovými skupinami pro integraci paprsku. Disponují různorodou konfigurací rozhraní, což je činí přizpůsobitelnými různým vláknovým laserům. Design je optimalizován pro optiku a je vodou chlazený, což zajišťuje dlouhodobý, výkonný a stabilní provoz.

Rozměr

Specifikace

Specifikace	Detaily
Výkonové hodnocení	≤3,3kW
Čistý otvor	25 mm
Kolimační ochranné sklo	Φ24,9mm*1,5mm
Ochranné sklo pro zaostření	Φ27,9mm*4,1mm
Kollimační čočka	D30 F100mm
Ostřící čočka	D30mm F125mm / F150mm / F200mm
Rozsah automatického zaostření	+10~-12mm
Tlak pomocného plynu	≤30bar

Co je součástí

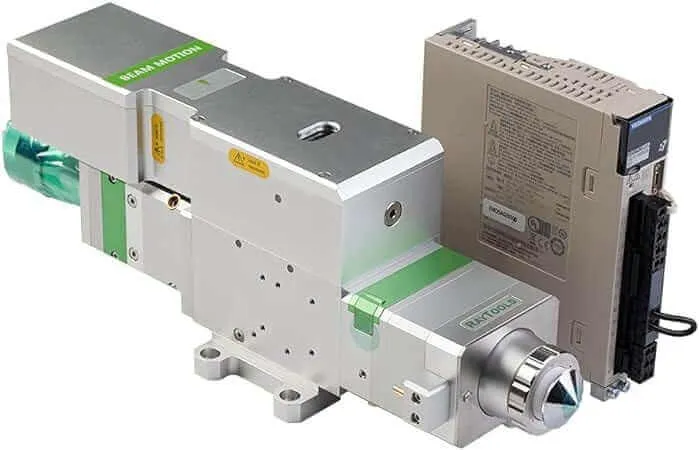

Raytools BM111 0-3300W automatická zaostřovací vláknová laserová řezací hlava pro řezání kovů s kolimační čočkou.

Obsah balení

Číslo položky	Popis	Množství
1	Laserová řezací hlava BM111	1 KS
2	HCFA servo ovladač	1 KS
3	Kabel enkodéru (délka: 20M)	1 KS
4	Řídicí kabel (délka: 1,5M)	1 KS
5	Napájecí kabel (délka: 20M)	1 KS
6	Senzorový kabel	1 KS

Výběrový průvodce řezací hlavou Raytools pro vláknové lasery

<

Vlastnost
Model	BT240S	BT210S	BM109	BM111	BMH109-3D	BM115-2D
Výkon	3KW	1,5 kW	1,5 kW	3,3 kW	2KW	6KW
Kollimační čočka	100 mm	100 mm	75/100mm	30 mm	28mm	37mm
Ostřící čočka	125/155/200mm	125mm	125/150mm	125/150/200mm	100/150mm	100/200mm
Automatické ostření	X	X	✓	✓	✓	✓
Rozhraní	QBH	QBH	QBH	QBH	QBH	–
Ochranná okénka	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	37×1.6/37x7mm
Přiblížit	Pulzní zoom	Pulzní zoom	Pulzní zoom	Pulzní zoom	Analogový zoom	EtherCAT Zoom
Match System	FSCUT2000/3000	FSCUT2000/3000	FSCUT2000/3000

Hmotnost	10.002 kg

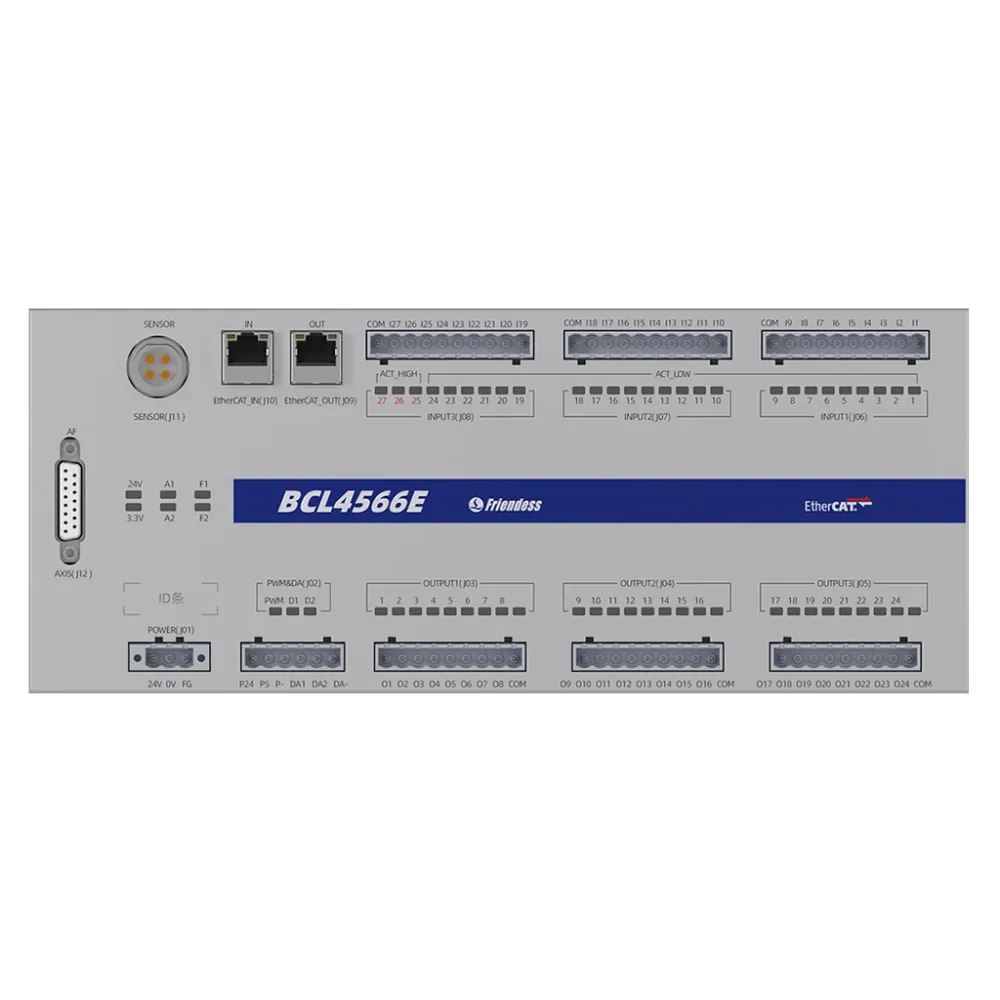

Laserové hlavy a spotřební materiál	BM111 s YASKAWA servomotorem, Zaostřovací čočka: F125mm, BM111 s YASKAWA servomotorem, Zaostřovací čočka: F150mm, BM111 s YASKAWA servomotorem, Zaostřovací čočka: F200mm, BM111 s HCFA servomotorem, Ostřící čočka: F150mm, BM111 s HCFA servomotorem, Ostřící čočka: F200mm, BCL4566E adaptér deska｜Použití řezacího systému BOCHU (bez rozdílu verze)
Verze	Verze sběrnice, Pulzní verze
Značky	Raytools
