Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo není speciálně požadována, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohnisková vzdálenost) tohoto modelu.
Pokud potřebujete STEP modelové výkresy, můžete kliknout zde.

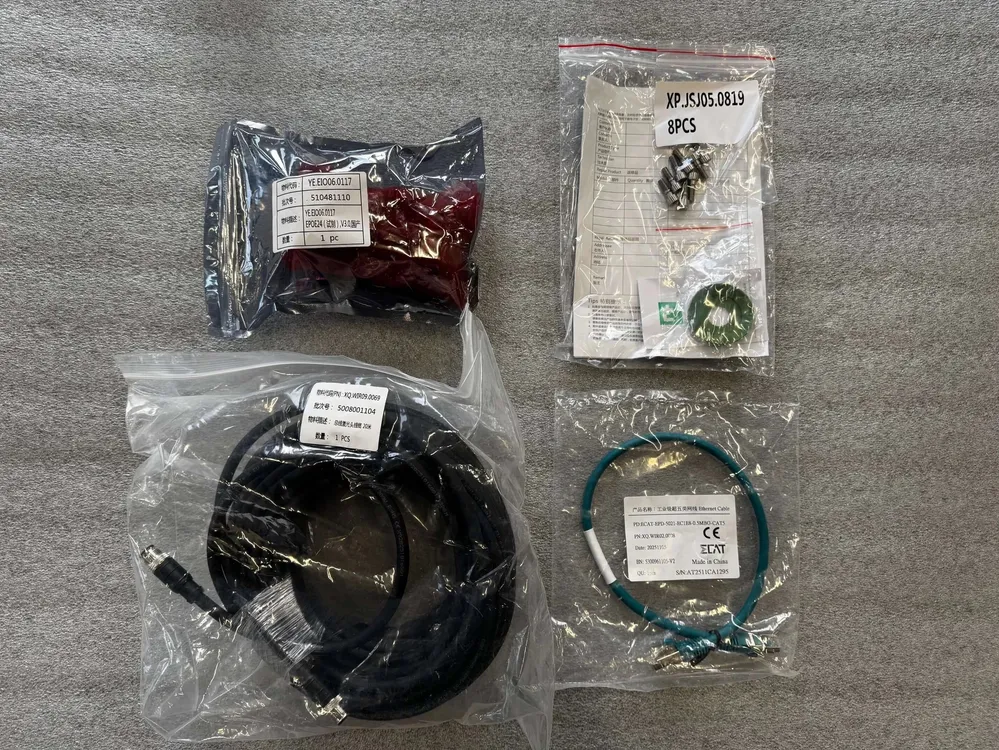

Pokud si zakoupíte tento produkt, bude odeslán z Muehlemattstr. 26, 4112 Baetwill, Švýcarsko. Kromě řezací hlavy bude k nákupu tohoto produktu přiložena také sestava TRA a sada čoček D30-F155H jako dárek zdarma. Dárky jsou zobrazeny na obrázku níže.

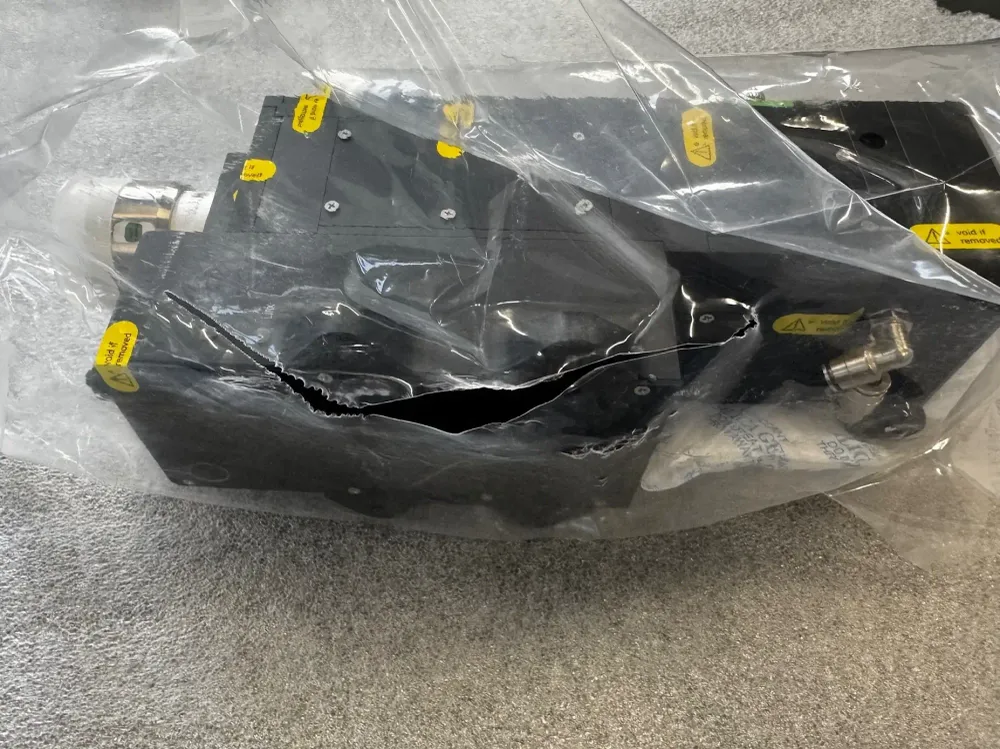

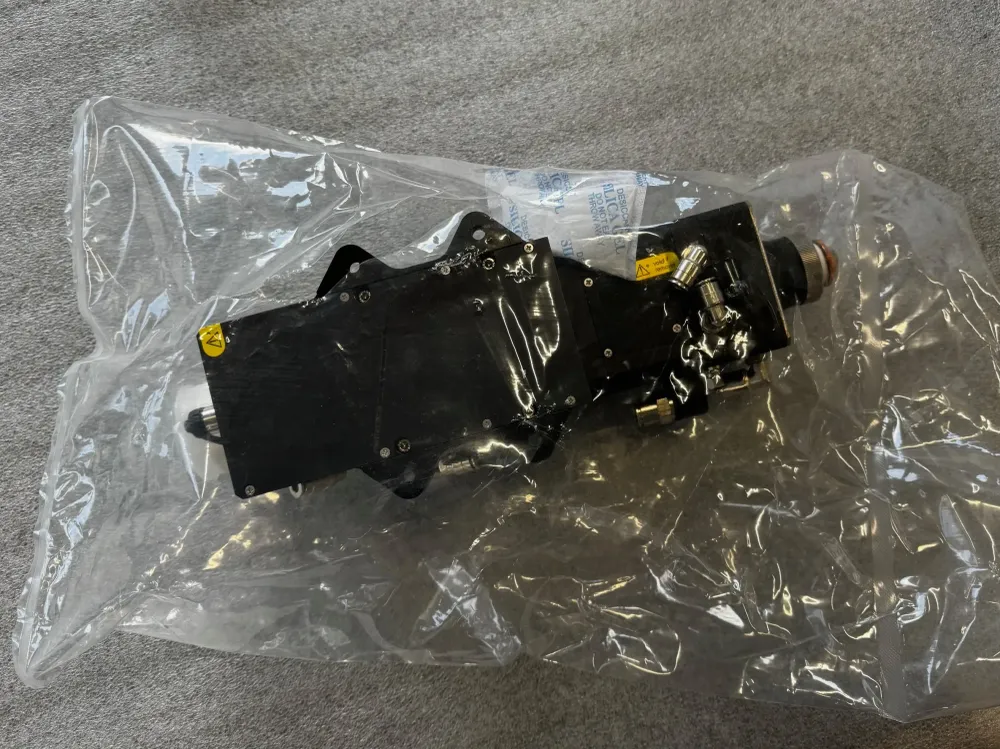

BS06K-CAT je inteligentní řezací hlava středního až vysokého výkonu s výkonem 6 kW. Podporuje POUZE komunikaci po sběrnici EtherCAT a také jednotky řízení zaostření přes sběrnici. Tento produkt má několik vláknových rozhraní, včetně QBH, QD a G5, což zajišťuje kompatibilitu s různými hlavními lasery. Je vybaven řadou inteligentních senzorů a prostřednictvím bezdrátových sítí lze monitorovací data číst v reálném čase na mobilních terminálech a CNC systémech.
Laserové spotřební materiály
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužek |
|
Šrouby proti kolizi |
1.Výhody produktu
Dvojitá optická ochrana: Čtyři sady ochranných skel prodlužují životnost čoček a vícevrsťová ochrana zlepšuje těsnost v komoře.
Flexibilní způsob řízení: Podporuje komunikaci po sběrnici EtherCAT s jednotkami řízení zaostření přes sběrnici. Uživatelé mohou nastavit program pro kontinuální a rychlé úpravy polohy zaostření.
Optimalizovaný mechanický/vodní okruh:
- Zjednodušený způsob instalace skla snižuje obtížnost údržby a náklady. Proti-nárazová konstrukce snižuje ztráty způsobené chybami obsluhy.
- Řada BS je standardně vybavena protikorozní technologií, která zabraňuje dlouhodobé korozi chladicího systému a únikům vody.
Standardní snímač tlaku plynu/snímač teploty ochranného skla:
- Přesnější řízení plynu, což vede k stabilnější kvalitě řezu.
- Plynová ochrana s designem proti chybám snižuje pravděpodobnost kontaminace skla.
- Jednokliková inteligentní kalibrace tlaku plynu pro snadnou výměnu trysky a úpravu procesu.
- Monitorování teploty ochranného skla v reálném čase během řezání, což účinně snižuje vady řezání způsobené kontaminací skla.
Detekce parazitního světla: Vybaven modul detekce parazitního světla s vysokou odezvou pro ochranné sklo, který účinně zabraňuje poškození skla kontaminací.
Vestavěný kondenzátorový zesilovač: Volitelná verze s vestavěným kondenzátorovým zesilovačem poskytuje jemnější a stabilnější sledování zaostření.
2.Parametr
|
Parametr |
Hodnota/Specifikace |
|
Rozsah |
-17mm až +17mm (F150mm), -32mm až +32mm (F200mm) |
|
Rychlost |
≤200mm/s |
|
Zrychlení |
≤10m/s² |
|
Přesnost |
0.01mm |
|
Kužeľ vřetena |
0.14 |
|
Typ trysky |
Jednovrstvý, Dvouvrstvý, Nestandardní |
|
Průměry trysek |
1,0mm, 1,2mm, 1,5mm, 2,0mm, 2,5mm, 3,0mm, 3,5mm, 4,0mm, 4,5mm, 5,0mm |
|
Maximální tlak vzduchu |
≤30bar |
|
Hmotnost |
~5,0kg |
