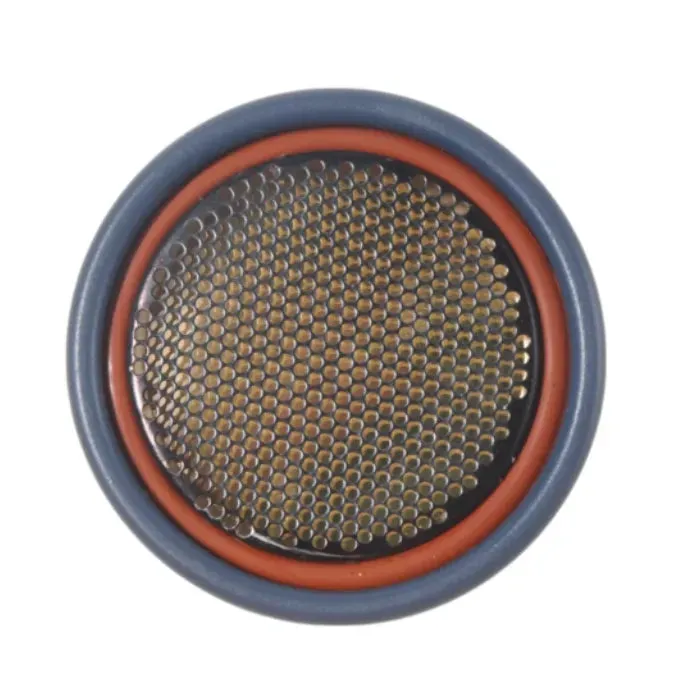

Ultrazvukový snímač vzdálenosti URM06-PULSE je vysoce výkonný snímač s úzkým paprskem navržený pro přesné a dlouhodobé měření vzdálenosti. Vypočítává vzdálenost k cílovému objektu vysíláním ultrazvukových pulzů a měřením doby, za kterou se ozvěna vrátí. Tento ultrazvukový snímač s dlouhým dosahem je ideální pro detekci posunu, tloušťky, vzdálenosti, hladin vody, hladin materiálu a dokonce i průhledných povrchů jako spolehlivý ultrazvukový snímač hladiny.
Snímač nabízí detekční rozsah od 20 cm do 10 metrů s jemným rozlišením 1 cm, což ho činí vhodným jak pro krátké, tak i dlouhé měřicí úlohy v jakékoli aplikaci snímače vzdálenosti. Jeho úhel paprsku 15° poskytuje zaměřenou, směrovou detekci s vynikající citlivostí, zvláště účinnou pro měkké nebo nereflexní cíle v profesionálních nastaveních snímačů navigace robotů.

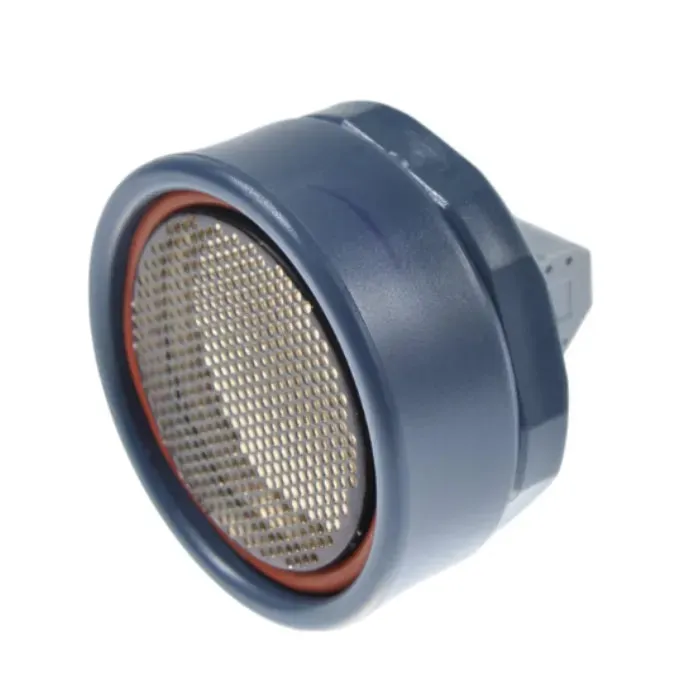

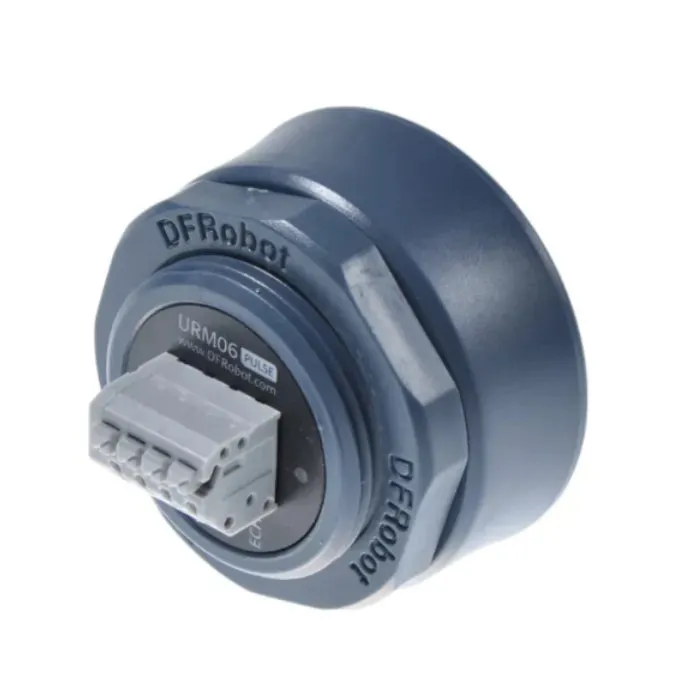

Ubytován v odolném PVC krytu a navržen tak, aby vyhovoval montáži na elektrickou trubku o průměru 35 mm, je URM06 robustní a snadno instalovatelný v náročných prostředích jako průmyslový ultrazvukový snímač vzdálenosti. TTL pulzní rozhraní zajišťuje rychlou a efektivní datovou komunikaci s vestavěnými systémy. Tento snímač měření vzdálenosti je široce používán v pokročilých mobilních robotických systémech, včetně robotů Pioneer, díky své výjimečné přesnosti, citlivosti a řízení paprsku pro optimalizovaný výkon snímače navigace robota.
Hlavní vlastnosti
-
Detekční rozsah: 20 cm až 1000 cm pro využití ultrazvukového senzoru s dlouhým dosahem.
-
Rozlišení: Přesnost 1 cm pro přesnost ultrazvukového snímače vzdálenosti.
-
Úhel paprsku: 15° úzké zorné pole pro přesnou detekci jako senzor navigace robotů.
-
Rozhraní: TTL pulz pro komunikaci snímače měření vzdálenosti.
-
Kryt: Kompaktní a robustní konstrukce z PVC pro stabilitu ultrazvukového snímače hladiny.
-
Montáž: Podporuje standardní montáž na trubku 35 mm pro průmyslové použití snímače vzdálenosti.
-
Vysoce účinný pro detekci měkkých a průhledných materiálů pomocí tohoto ultrazvukového senzoru s dlouhým dosahem.
Specifikace
| Parametr | Hodnota ultrazvukového senzoru vzdálenosti |
| Pracovní napětí | 6V–12V (5V přijatelné, ale nedoporučuje se) |
| Jmenovitý proud | 16 mA pro ultrazvukový senzor s dlouhým dosahem |
| Špičkový proud | 2 A |
| Rozhraní | TTL pulz pro snímač měření vzdálenosti |
| Pracovní frekvence | 49,5 kHz |
| Provozní teplota | -10°C až +70°C |
| Úhel svícení | 15° (-6 dB) paprsek senzoru pro navigaci robotů |
| Detekční rozsah | 20 cm až 10 m (7,87″ až 393,70″) |
| Rozlišení | Přesnost 1 cm pro ultrazvukový snímač hladiny |
| Velikost | 50 mm (1,97″) průměr × 43 mm (1,69″) délka |
| Montážní závit | 35 mm (1,38″) |
| Hmotnost | 50 g |
Aplikace
-
Navigace robotů se specializovaným senzorem pro navigaci robotů.
-
Systémy pro vyhýbání se překážkám využívající ultrazvukový snímač vzdálenosti.
-
Zařízení pro měření vzdálenosti a hladiny jako ultrazvukový senzor s dlouhým dosahem.
-
Inženýrské měřicí nástroje s čidlem pro měření vzdálenosti.
-
Průmyslové automatizační a řídicí systémy využívající ultrazvukový snímač hladiny.
Reference
-
Wiki dokumentace
-
Průvodce výběrem ultrazvukových senzorů
Obsah balení
-
URM06-PULSE Ultrazvukový senzor ×1
