Seeed Studio reTerminal 5palcový HMI CM4108032 Modulární design IPS obrazovka

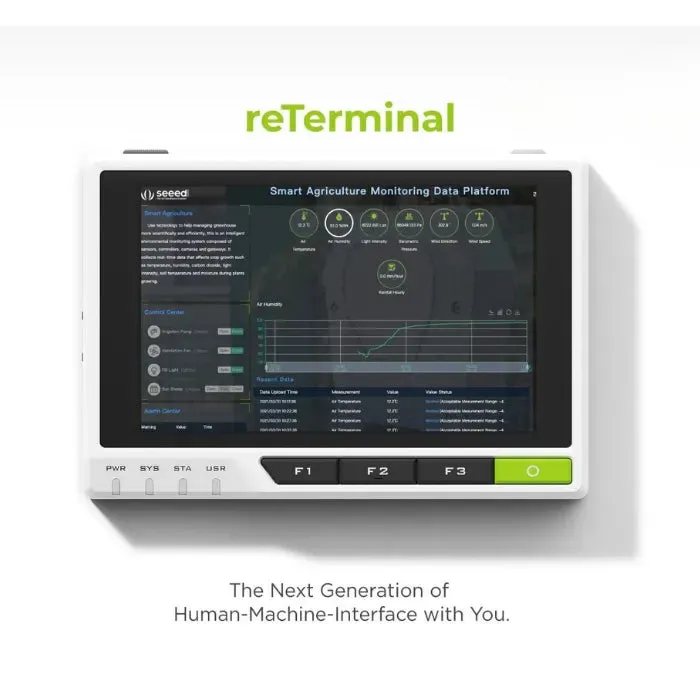

reTerminal je kompaktní, ale výkonné 5palcové HMI zařízení poháněné Raspberry Pi Compute Module 4 (CM4108032). Díky vysokému rozlišení kapacitního dotykového displeje, modulárnímu rozšiřujícímu rozhraní a bohatým možnostem konektivity slouží jako univerzální platforma pro edge computing, IIoT a osobní vývojové projekty.

Funkce

Raspberry Pi CM4 All-in-One deska

• 64bitový čtyřjádrový Cortex-A72 @ 1,5GHz

• 8GB LPDDR4 RAM s ECC na čipu

• 32GB eMMC úložiště, předinstalovaný Linux OS

Modulární a rozšiřitelný design

• Průmyslový vysokorychlostní expanzní header

• 40pinové GPIO kompatibilní s Raspberry Pi

• PCIe Gen2 (5Gbps) + USB 2.0 vertikální rozhraní

Bohatá rozhraní a vestavěné komponenty

• USB Type-A, Gigabit Ethernet, Micro HDMI

• Slot pro MicroSD kartu, MIPI CSI rozhraní pro kameru

• Vestavěné RTC, akcelerometr, světelný senzor, bzučák

• Programovatelné tlačítka pro vlastní UI/UX

Osobní a průmyslové aplikace

• Podpora dashboardů, TensorFlow Lite, Node-RED

• Bezpečný koprocesor (ATECC608A) pro hardwarové šifrování

• Skvělé pro IIoT edge uzly, AI učení a chytré řídicí systémy

Specifikace

Platforma

• Procesor: Broadcom BCM2711 čtyřjádrový Cortex-A72

• Frekvence: 64bitový SoC @ 1,5GHz

Paměť

• RAM: 8GB LPDDR4

• Úložiště: 32GB eMMC

Displej

• Displej: 5″ 720×1280 LCD

• Dotykový panel: kapacitní, podpora multitouch

Bezdrátový

• Wi-Fi: 2,4GHz / 5GHz dvoupásmové IEEE 802.11b/g/n/ac

• Bluetooth: 5.0, BLE

Video a grafika

• HDMI: 1 × Micro HDMI (až 4Kp60)

• CSI: 1 × 2-lanový MIPI CSI

• Grafika: OpenGL ES 3.0

• Dekódování: H.265 (4Kp60), H.264 (1080p60)

• Kódování: H.264 (1080p30)

Vestavěné moduly

• RTC: NXP PCF8563T

• Akcelerometr: ST LIS3DHTR, ±2g až ±16g

• Senzor světla: Levelek LTR-303ALS-01

• I/O expander: Microchip MCP23008-E

• Bzučák: ≥85dB @ 10cm

Externí I/O

• GPIO: Až 5×UART, 5×I2C, 5×SPI

• Rozhraní: 1×DPI, 1×PCM, 1×PWM, 3×GPCLK

• Vertikální rozšíření: PCIe Gen2, USB 2.0

• GPIO: 26 pinů

• Podpora Power-over-Ethernet (PoE)

Napájení a mechanika

• Vstup: 5V DC / minimálně 3A

• Provozní teplota: 0–70°C (LCD hodnoceno: 0–60°C)

• Rozměry: 140mm × 95mm × 21mm

• Hmotnost: 285g

Certifikace

• CE, FCC, TELEC (ID: 211-210815)

Použití

reTerminal je vhodný pro:

• Edge AI panely

• Průmyslové IoT ovládací panely

• Zabezpečené vestavěné systémy s hardwarovým šifrováním

• Rozhraní pro chytrý dům nebo budovu

• Vzdělávací projekty využívající TensorFlow Lite nebo Flutter

• Průmyslové Linuxové terminály s rozšiřitelnými GPIO a PCIe

Oficiální příklady zahrnují:

• Nastavení dashboardu Grafana

• AI projekty s TensorFlow Lite

• Ovládání robotické paže přes Hackster.io

• Podpora Yocto pro vestavěný vývoj

Seznam zásilek

• 1 × reTerminal CM4108032

• 1 × šroubovák

Reference

3D tiskový soubor reTerminal

Datasheet konektoru HRS pro vysokorychlostní rozšiřující rozhraní

Datový list

Úspěšné případy Seeed založené na Raspberry Pi
