Řadič Seeed Studio E-PaperObsahuje 24pinový FPC konektor, vestavěný nabíjecí IC pro efektivní a bezpečné nabíjení baterie a JST 2pinový BAT konektor pro snadné připojení baterie. Ideální pro tvorbu Digitální fotorámečky s podporou WiFi.
Funkce
- Vestavěný nabíjecí IC: Zajišťuje efektivní a bezpečné nabíjení baterie.
- BAT konektor s vypínačem: Umožňuje snadné připojení baterie a obsahuje vypínač pro kombinaci baterie a vypínače pro efektivnější úsporu energie.
- 24pinový PFC konektor: Poskytuje všestranné možnosti připojení pro různé periferie.
- Rozšiřující IO port: Umožňuje připojení dalších senzorů, jako jsou teplotní a vlhkostní senzory, pro rozšířenou funkčnost.
- Kompatibilní s ekosystémem Seeed Studio XIAO: Bezproblémová integrace se sérií XIAO(Verze před pájením) pro všestranný vývoj projektů.

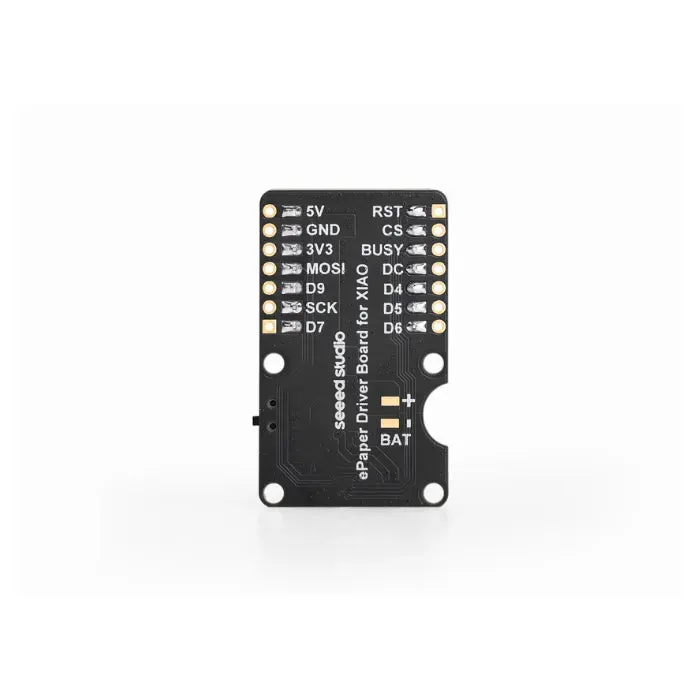

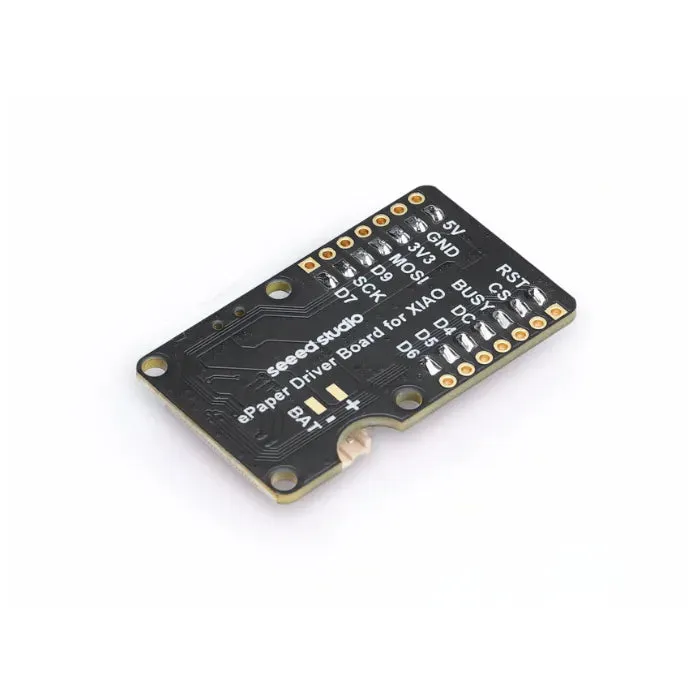

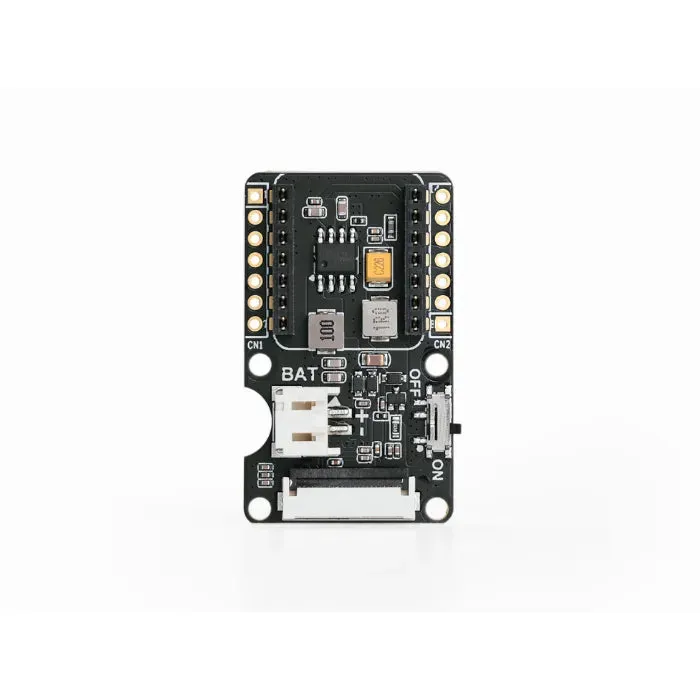

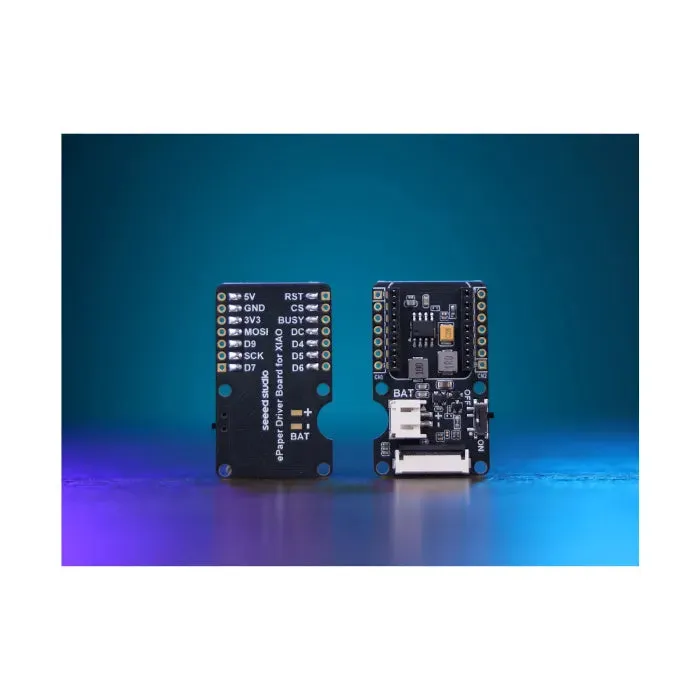

Přehled hardwaru
1 – 24pinový FPC konektor: Pro rozhraní ePaper.
2 – JST BAT konektor: Pro připojení baterie a vypínač.
3 – XIAO konektor: Pro připojení vývojové desky Seeed Studio XIAO.
4 – IO Break out: Pro připojení Grove senzorů nebo jiných řadičů, jako Arduino UNO nebo Raspberry Pi.
5 – Vypínač: Pro ovládání napájení z baterie.
Začínáme
Pro použití Seeed Studio XIAO eInk Expansion Board je potřeba naprogramovat řadu XIAO. Tabulka různých velikostí E-paper podporovaných XIAO je následující:
| E-paper / XIAO | XIAO SAMD21 | XIAO RP2040 | XIAO nRF52840 | XIAO ESP32-C3 | XIAO ESP32-S3 |
|---|---|---|---|---|---|
| 1,54palcový E-paper – Dotmatix 200×200 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,13palcový E-paper – Flexibilní monochromatický 212×104 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,13palcový E-paper – Čtyřbarevný 212×104 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,9palcový E-paper – Monobarva 128×296 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,9palcový e-paper – Čtyřbarevný 128×296 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 4,2palcový E-paper – Monobarva 400×300 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 4,26palcový E-paper – Monobarva 800×480 | Přetekla RAM | ✅ | ✅ | ✅ | ✅ |
| 5,65palcový E-paper – Sedmibarevný 600×480 | Přetekla FLASH | ✅ | ✅ | ✅ | ✅ |
| 5,83palcový E-paper – Monobarva 648×480 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 7,5palcový E-paper – Monobarva 800×480 | Přetekla RAM | ✅ | ✅ | ✅ | ✅ |
| 7,5palcový E-paper – Tříbarevný 800×480 | Přetekla RAM | ✅ | ✅ | ✅ | ✅ |
KROK 2
Vložte XIAO do zásuvky XIAO: Zarovnejte piny a jemně vložte svůj XIAO do zásuvky XIAO na desce.
KROK 3
Vložte eInk do FPC konektoru: Opatrně zasuňte svůj ePaper do 24pinového FPC konektoru na ePaper Breakout desce.
Použití knihovny Seeed_Arduino_LCD
Stáhněte si knihovnu Seeed Arduino LCD
Specifikace
|
Konektor ePaperu |
FPC 24 pinů 0,5 mm Horní kontakt |
|
IC pro nabíjení baterie |
ETA9740 |
|
Konektor baterie |
JST 2,0 mm |
|
Spínač |
Zapnutí/vypnutí napájení baterií |
|
Samice konektor |
7 pinů 2,54 mm Připojení k MCU jako Seeed Studio XIAO |
|
Napájení |
● 3,7V Li-baterie ● Seeed Studio XIAO |
Průvodce výběrem ePaperu
| Produkt | Název | Rozlišení | Barva displeje | Částečná obnova | |
|
1,54″ monochromatický ePapírový displej |
200×200 |
√ |
|||
|
2,13″ monochromatický papír |
122×250 |
√ |
|||
|
2,13″ čtyřbarevný papír |
122×250 |
||||
|
2,13″ flexibilní monochromatický papír |
212×104 |
√ |
|||
|
2,9″ monochromatický papír |
296×128 |
√ |
|||
|
2,9″ čtyřbarevný papír |
128×296 |
||||
|
4,2″ monochromatický
