Raytools AX3000T je výkonné řezací softwarové řešení speciálně navržené pro integrované stroje na řezání trubek a plechů. Díky svým všestranným funkcím a vysoké přesnosti je optimalizován pro širokou škálu řezacích úkolů a nabízí klientům přizpůsobitelné a efektivní řešení.
Klíčové vlastnosti:
Řídicí systém AX3000T EtherCAT Motion Control nabízí řadu pokročilých funkcí navržených pro optimální řezací výkon. Jeho databáze procesů může být rozšířena podle potřeb klienta, což umožňuje flexibilitu. Podporuje jak automatické, tak manuální FindEdge, stejně jako automatické třídění a řezání v bodech přerušení. Další řezací schopnosti zahrnují letmé řezání, dolní skok, kompenzaci, vedení, mikrospoje, předvrtání, vícestupňové vrtání a řezání fólie. Systém také podporuje chladicí body a trojúhelníkové řezy a je kompatibilní s různými lasery. Je vhodný pro řezání profilů L, U, H, stejně jako kruhových a obdélníkových trubek, s individuálním zpracováním rohů pro zlepšení kvality řezání rohů.
|
Hlavní vlastnosti |
|
|
Automatické třídění |
AAutomaticky převedeno do formátu rozpoznaného systémem, automaticky seřazeno a generováno do NC nebo PART souborů. |
|
Komunikace |
Řízení protokolem EtherCAT s obnovovacím cyklem v reálném čase 1ms. |
|
Přesnost |
Ppřesnost 0,005mm, polohování 0,001mm, opakované polohování 0,002mm. |
|
Rychlost |
Mmax. zrychlení 3G, max. řezání 80mm/min, max. suchý pohyb 250m/min. |
|
Bezpečnost |
OPřetížení ochrany momentu osy, monitorování momentu osy v reálném čase pro zastavení a nahrání servo alarmu. |
|
FindEdge |
Automatické FindEdge a manuální FindEdge (Automatické FindEdge může automaticky otáčet úhel detekcí mírného odchýlení úhlu kovového materiálu). |
|
Alarm |
AExport protokolu alarmů pro poskytnutí reference operátorovi. |
|
Přátelská údržba |
AAutomatická kalibrace a režim zlomového bodu. |
|
Uvedení do provozu |
CFunkce detekce uzavřené smyčky oblouku pro úsporu času při uvedení do provozu. Funkce monitorování točivého momentu pro detekci stavu mechanického zapojení, zda je příliš těsné nebo volné. |
|
Vyhledávání středu ze 4 stran |
RReálná kompenzace posunu k středu trubky, která usnadňuje upínání a zvyšuje přesnost děrování. |
|
Import grafiky a NC souborů |
SJ nebo STEP. Grafiku lze třídit nebo přímo řezat. |
Technické parametry
|
Technické parametry |
|
|
HMI PC (Master) |
EPC-1010 (Windows) |
|

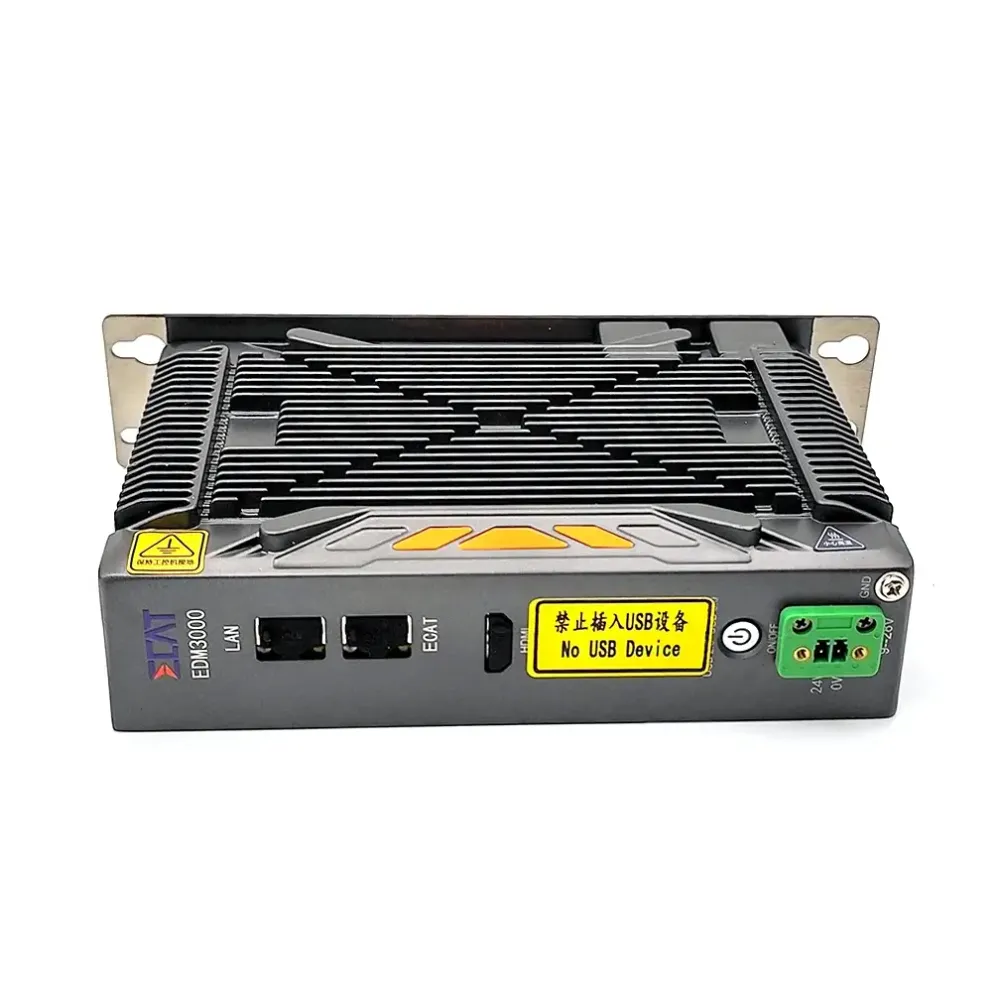

Engine PC (Slave) |
EPC-2000 (Linux) |
|

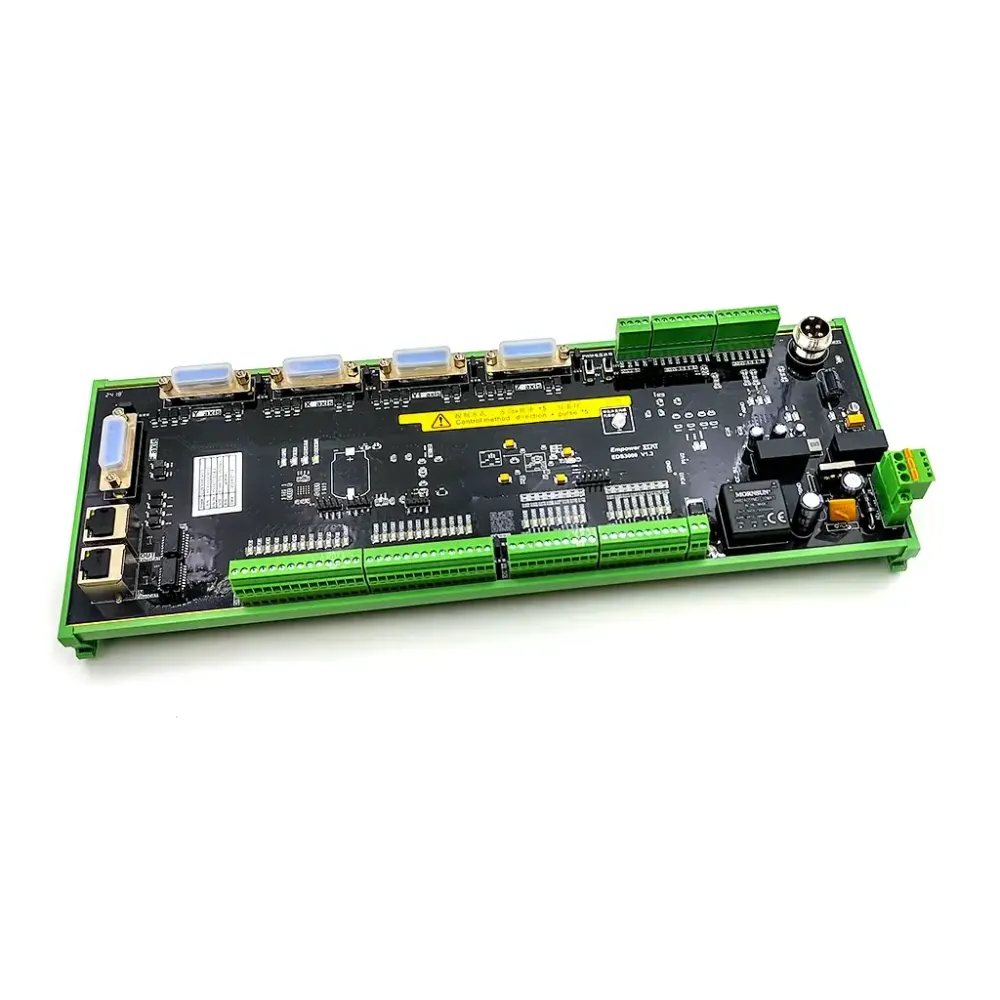

I/O modul |
EDS2000 |
|
Rozšířený I/O modul |
EDS2010 |
|
Digitální vstup |
40 |
|
OC výstup (24V) |
16 |
|
Výstup relé |
8 |
|
Výstup tranzistoru |
8 |
|
Analogový vstup |
4 |
|
Analogový výstup |
4 |
|
PWM |
2x24V/2x5V |
|
Obecné rozhraní osy (Pul/Dir) |
4 (X/Y/Y1/Z) |
|
Rozhraní osy F (automatické zaostření) |
1 |
|
Rozhraní výškového senzoru |
1 |
|
Komunikace |
EtherCAT |
|
Software |
2D & software pro řezání trubek + optimalizace řezání |
Stahování souborů a softwaru
Instalační příručka
AX3000T software
AX3000T software pro optimalizaci řezání

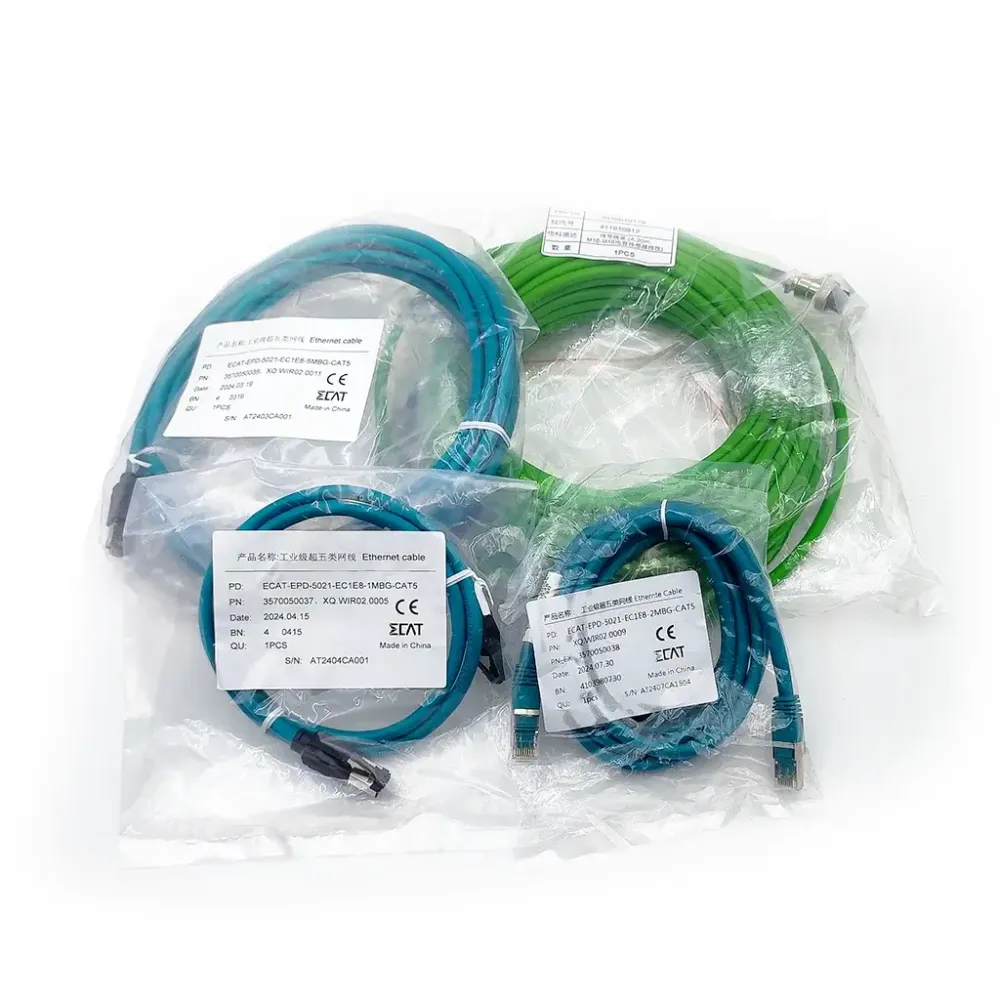

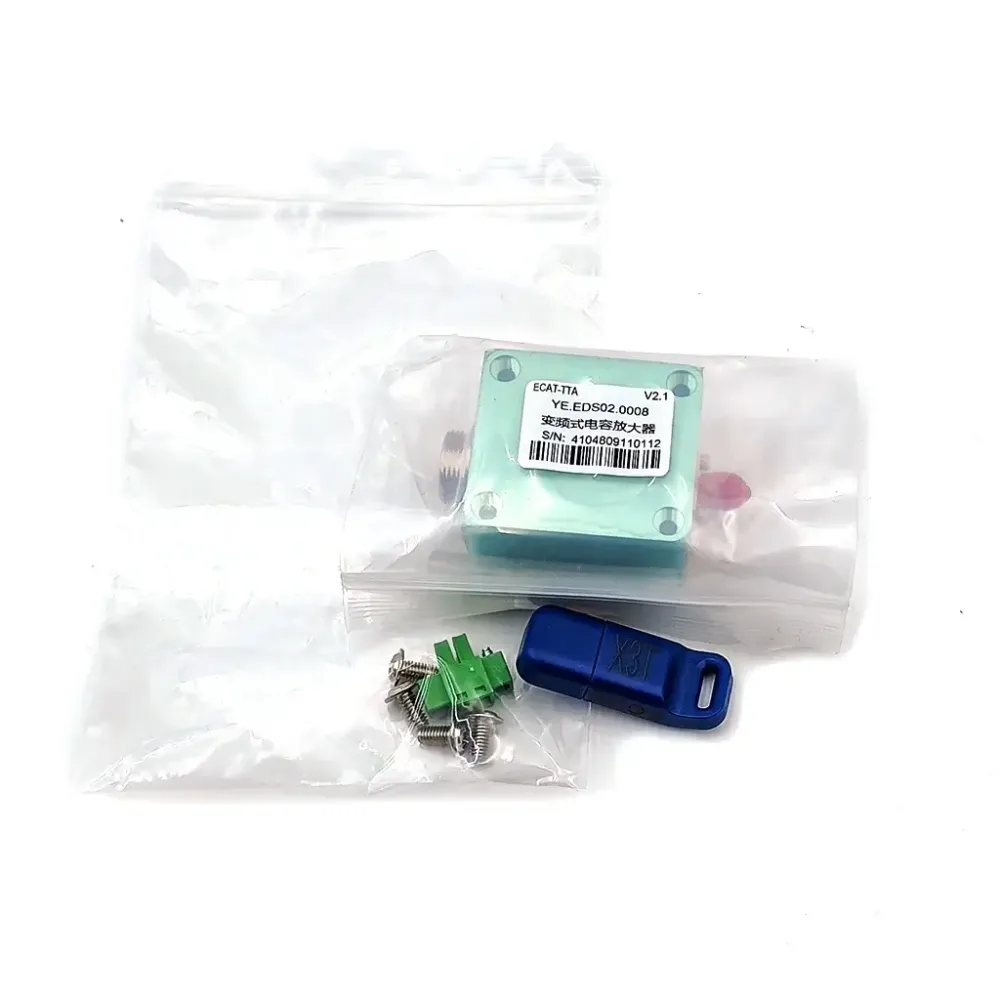

Co je v krabici?
