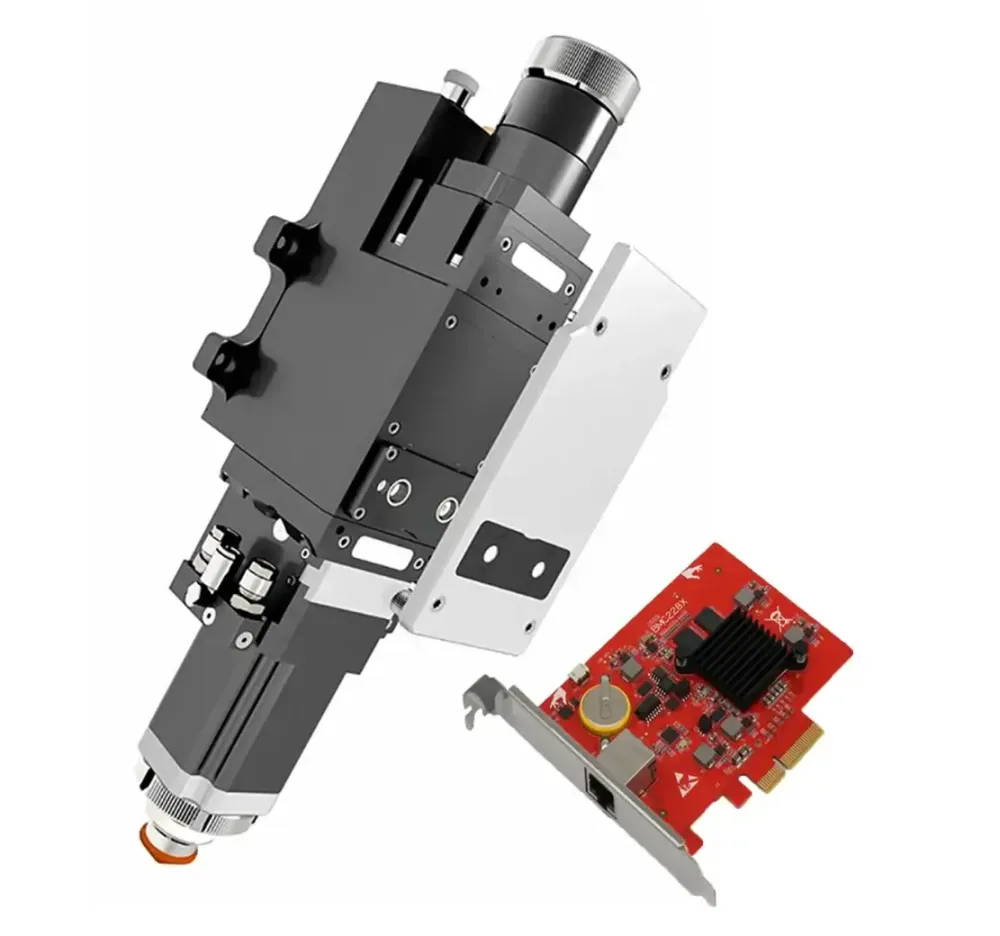

FSCUT2000E
Tento středně výkonný laserový řezací systém je určen pro laserové řezání s výkonem 1000-4000W. Je snadno instalovatelný a laditelný, s vynikajícím výkonem a kompletním řešením.
Technické údaje
| Parametr | Detaily |
|---|---|
| Model | FSCUT2000E |
| Řídicí karta | BMC228A |
| I/O terminálová deska | BCL4566E |
| Řídicí signál motoru | EtherCAT |
| Společný výstup | 24 kanálů |
| Maximální zatížení jednoho kanálu: DC 24V/700mA | |
| Software | CypCutE |
| Rozhraní | PCIE sběrnice, X4 a více |
| Napájení | 24V DC/2A |
| Pracovní prostředí | Teplota: 0-60℃ |
| Vlhkost: 10%-90% RH (bez kondenzace) | |
| Vyhrazený výstup | 2 DA: 0~10V, 12bit, 50mA |
| 2 PWM: 5V/24V, 5KHz (0,3 %) | |
| Společný vstup | 27 kanálů: |
| IN1-IN24, aktivní nízký, 0~15V | |
| IN25-IN27, aktivní vysoký, 24~8V |
Výhody
- Technika
- Obrys rámu: Deska s profilovaným rámem
- One-Path FlyCut: Podporováno pro všechny tvary ke zvýšení efektivity
- Střed kruhu: Automatické vycentrování na kruhové desce a zahájení řezání
- Výměna palety: Vykládání během řezání, bezpečné a efektivní
- Ovládání
- Přesnost dráhy 0,01 mm, přesnost polohování 0,001 mm, opakovatelná přesnost polohování 0,002 mm.
- Neomezená rychlost řezání/cestu
- Maximální zrychlení 2G
Vlastnosti
| Název funkce | Popis | Obrázek |
|---|---|---|
| Rychlé přerušení | Rychle odřízněte desku a získejte zbytek: Rychle odřízněte odpad ve směru X/Y a získejte zbytek k opětovnému použití. | |
| Obrys rámu | Profilovaný rám: Profilovaný obrys desky rámu. | |
| Jednoprůchodové Flycut | Zvýšená zručnost: Efektivní Flycut cesta je podporována pro všechny tvary. | |
| Střed kruhu | Vycentrování na kruhové desce: Vycentrujte na kruhové desce před obráběním. | |
| Offline podávání cívky (volitelné) | Navíjení, vyrovnávání a řezání v jednom kroku: Podpora servomotoru, asynchronního motoru pro podávání a předzpracování. | |
| Vyhněte se kolizi při pohybu | Snižte riziko kolize: Nastavte výšku zdvihu podle stavu dílu během pohybu. |
Použití
- Vhodné pro středně výkonné vláknové laserové řezací stroje 1000W ~ 4000W, široce používané ve výrobních odvětvích kovových dílů, kuchyňského náčiní, lamp, skříní a dalších.

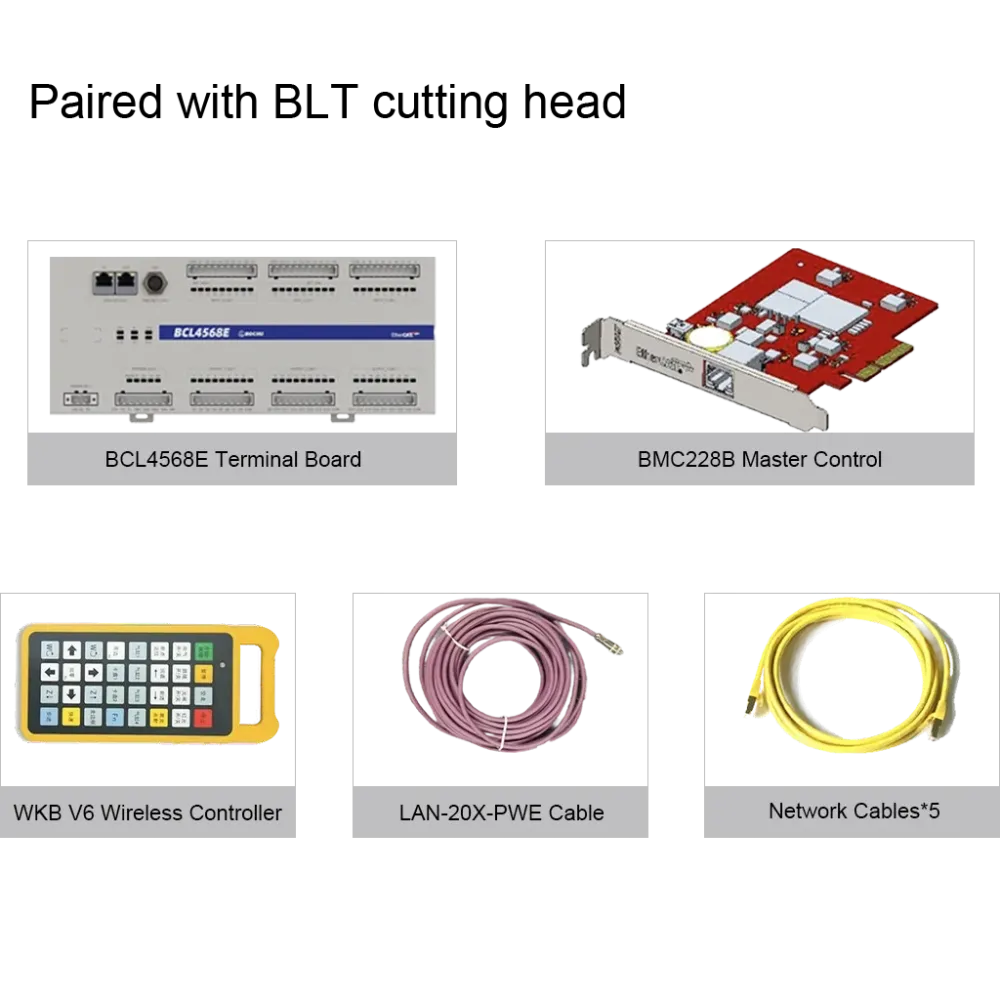

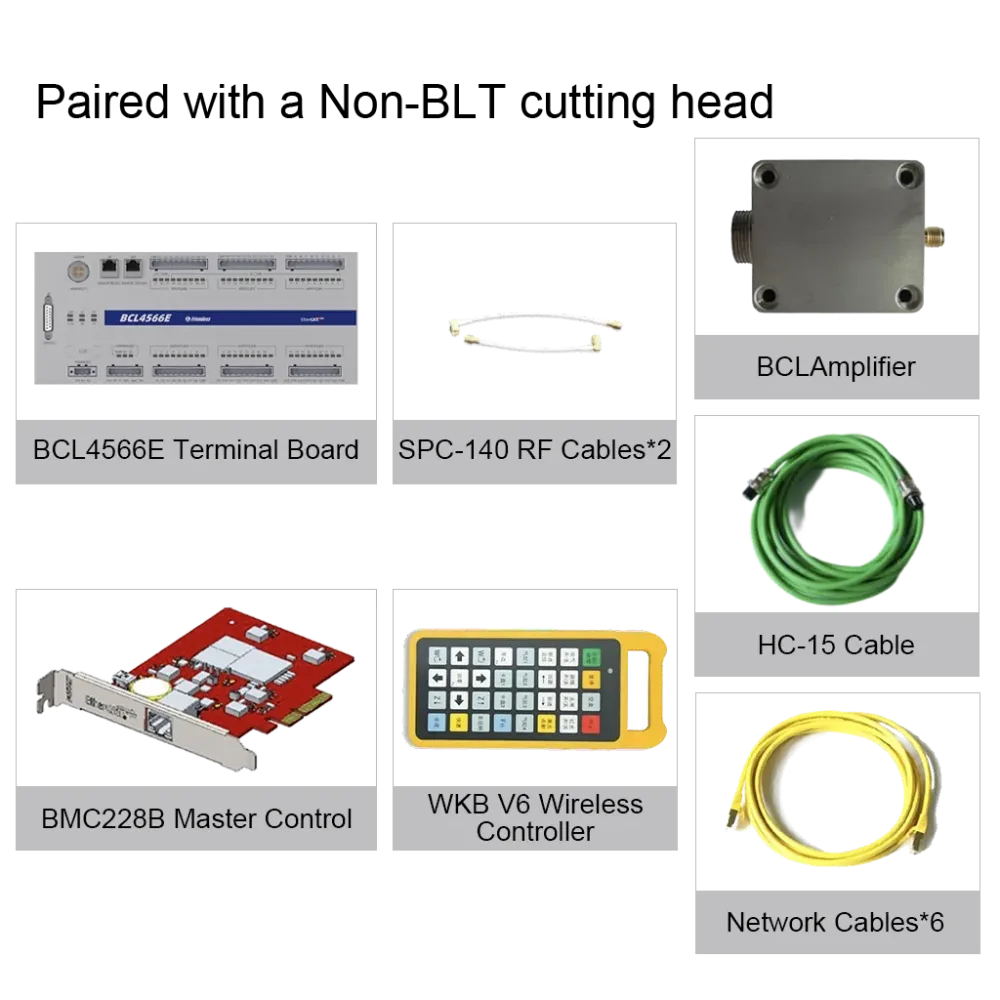

Komponenty
|
Položka |
Obrázek |
Specifikace |
Množství |
|
Karta hlavní stanice |
BMC228X |
1 |
|
|
Bezdrátová ruční krabička |
WKB V6 |
1 |
|
|
Svorkovnicová deska |
BCL45266E |
1 |
|
|
Předzesilovač |
BCL-AMP |
1 |
|
|
RF kabel |
SPC-40/SPC180/140B/180B |
2 |
|
|
Kabel s leteckým konektorem |
HC-15 |
1 |
|
|
Ethernetový kabel |
LAN-3X/LAN-0.3X/1X/7X/17X |
5 |
Průvodce výběrem 2D FSCUT
|
|
Řídicí systém nízkého/středního výkonu |
Řídicí systém vysokého výkonu |
|||||
|
Základní |
Standardní |
Nákladově efektivní |
Ekonomický |
Nákladově efektivní |
Vlajková loď |
||
|
Funkce & Vlastnosti |
FSCUT10
