Zvláštní upozornění: Upozorňujeme, že při zakoupení sady (XC3000plus + řezací hlava), pokud je vybrána řezací hlava Raytools, seznam produktů nebude obsahovat NNT a signální senzorový kabel, protože tyto dvě součásti jsou zabudovány přímo v řezací hlavě.
Popis produktu
Řada RAYTOOLS XC3000PLUS je špičkový CNC software určený pro průmyslové aplikace laserového řezání. Ve srovnání s modelem XC3000S nabízí XC3000PLUS vylepšený výkon a kompatibilitu, podporuje celou škálu řezacích hlav RAYTOOLS s výkonem 6 kW a více. Díky rozsáhlým funkčním modulům a samostatné databázi procesů poskytuje XC3000PLUS intuitivní a uživatelsky přívětivé rozhraní, které zajišťuje vysoce efektivní a plynulý provoz.
Verze Bus Analog vs. Pulse Analog
Bus Analog využívá síť podobnou protokolu EtherCAT ke zvýšení efektivity a rozšiřitelnosti laserového řezání. Tato verze je ideální pro složité systémy vyžadující rychlou komunikaci a spolehlivou správu chyb, umožňující rychlé zpracování dat a vysokou spolehlivost.
Pulse Analog, podobně jako přímé spojení bod-bod, zahrnuje přímá propojení mezi řídicím zařízením a přístroji. Je jednoduchý a vhodný pro menší sestavy s omezenou rozšiřitelností. Tato verze je náchylnější k rušení, což ovlivňuje přesnost a stabilitu.

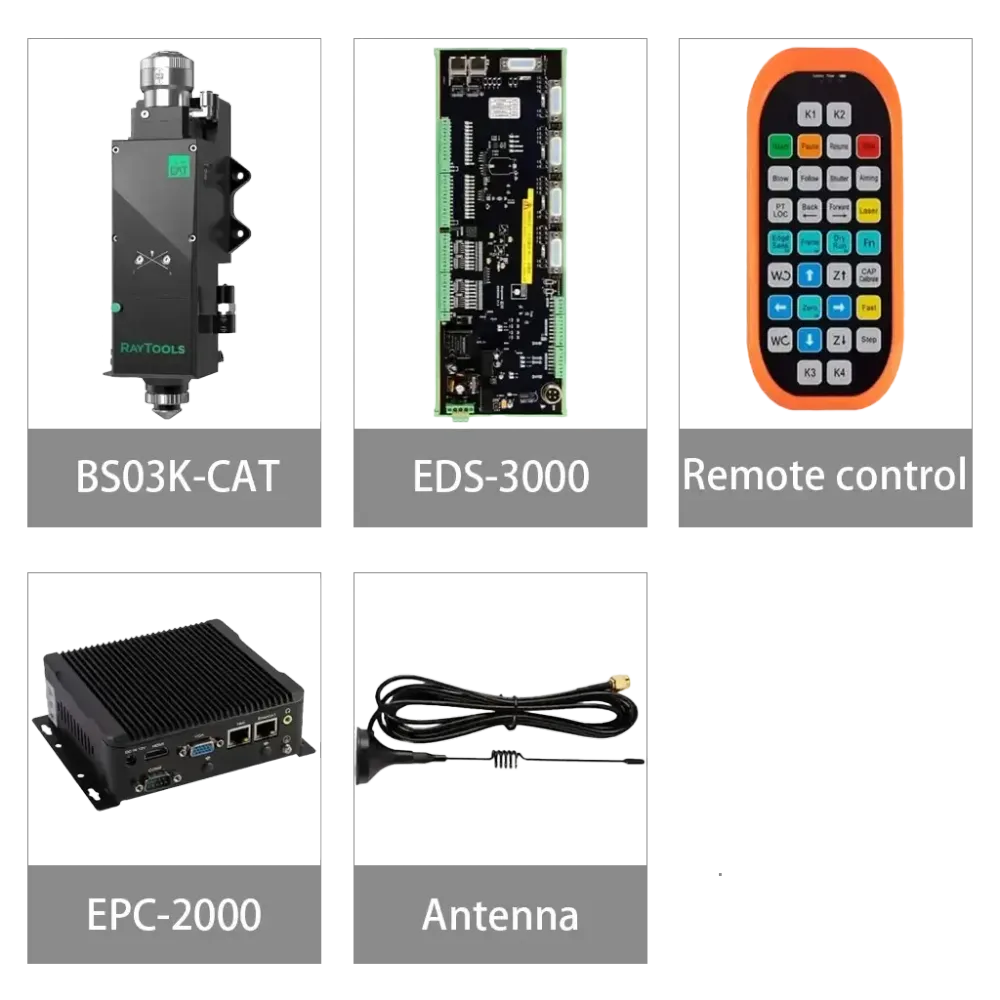

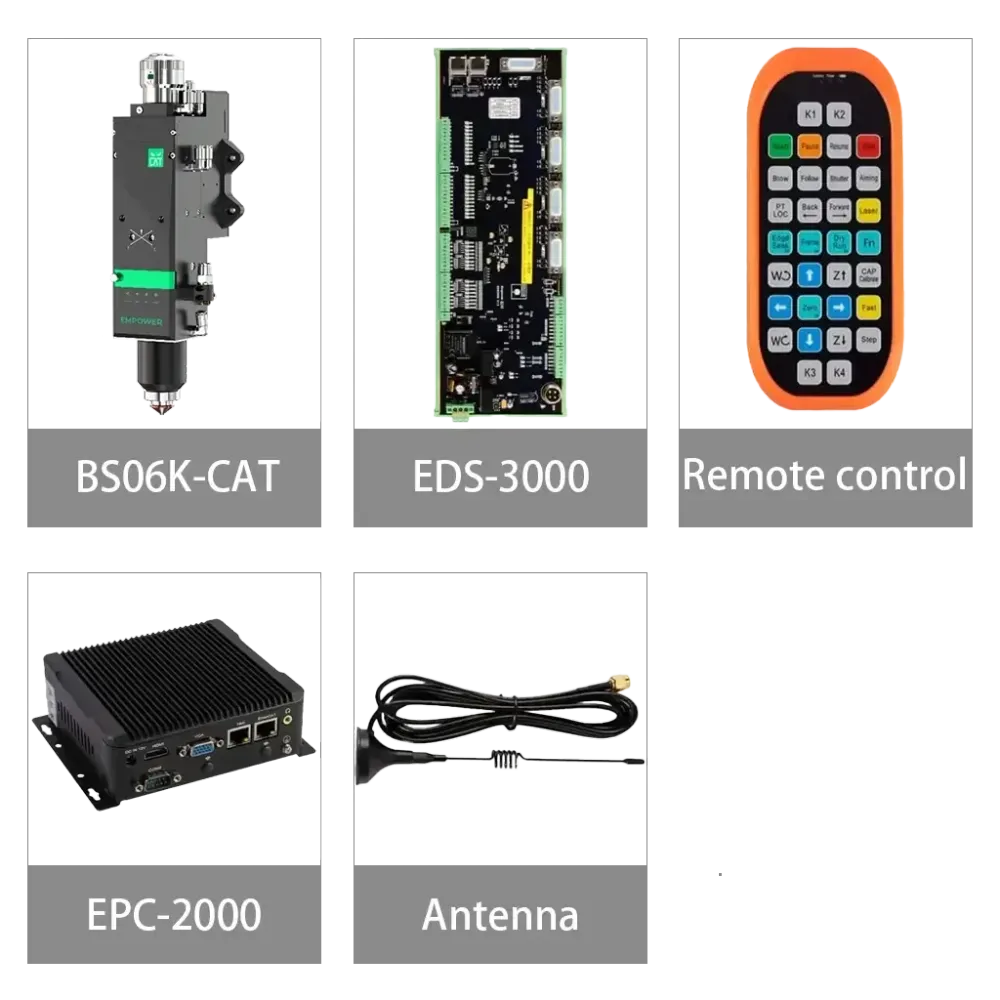

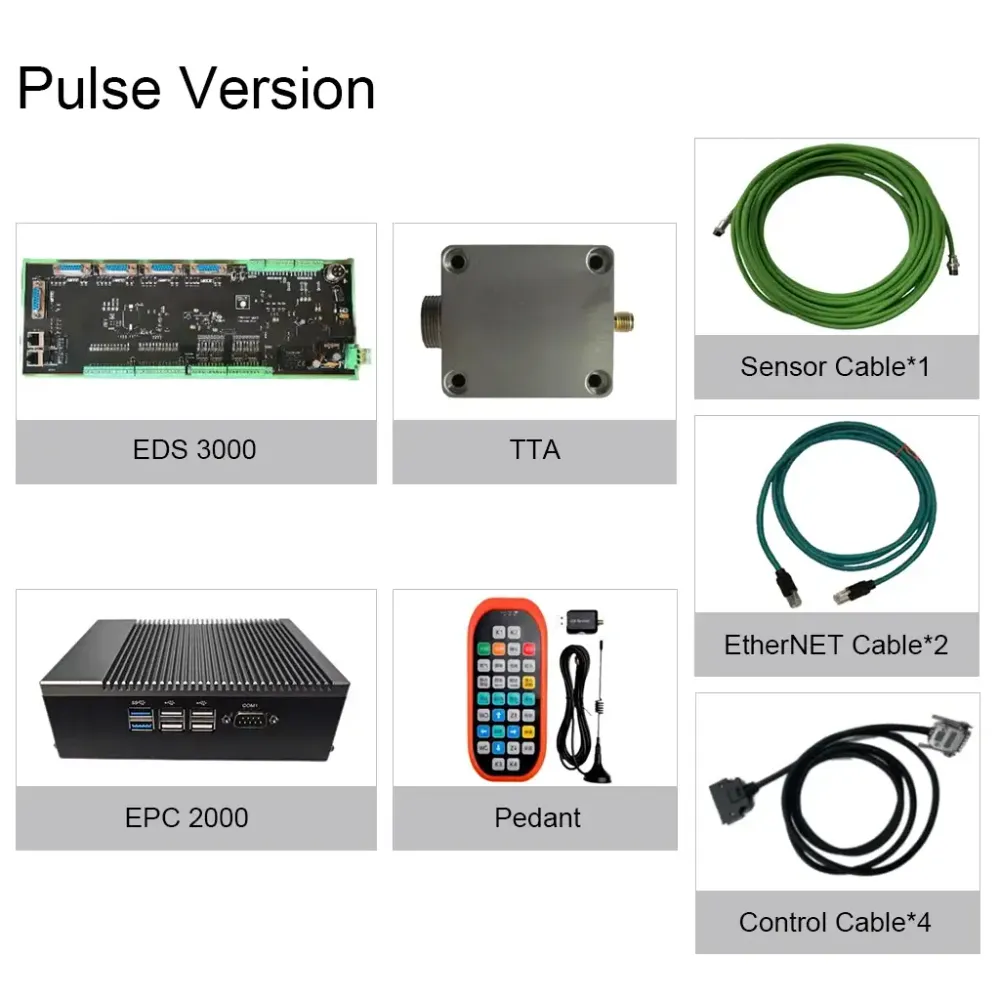

Co je v balení?
- EPC-2000
- EDS3000I/O modul
- Bezdrátová ruční jednotka
- TTA
- EDS2011 I/O modul (volitelně)
- Řídicí kabel
- Ethernetový kabel
- Senzorový kabel
Doručení a reklamační podmínky
- Doručení: Objednávky jsou obvykle odesílány do 3-4 pracovních dnů. Doba dodání se může lišit podle místa.
- Reklamace: 30denní lhůta pro vrácení zboží v novém, nepoužitém stavu. Pro vrácení kontaktujte zákaznickou podporu. Může být účtován poplatek za doplnění zásob.
Hlavní vlastnosti
- Profesionálnější: Přizpůsobeno pro průmyslové laserové výrobní aplikace.
- Snadné ovládání: Uživatelsky přívětivé softwarové rozhraní pro plynulý provoz.
- Samostatná databáze procesů: Obsahuje bohaté funkční moduly.
- Dobrá kompatibilita: Funguje s různými hlavními zařízeními pro laserové řezání.
Technické parametry
EtherCAT
- Požadavky na napájení: Flexibilní přístup k topologii systému
Řízení pohybu
- Způsob řízení: Pulzní, 5cestné univerzální osové rozhraní, vysoce přesná zpětná vazba polohy, podpora standardu CiA402, 1cestná osa F pro řízení zaostření laserové hlavy
- Výkon pohybu: Řídicí perioda 1 ms, S-typ zrychlení/ zpomalení, pokročilé plánování rychlosti
Funkce vstupů a výstupů
- Digitální vstupy: 24 cest s konfigurací vysoké/nízké strany
- Digitální výstupy: 16 cest 24V univerzálních výstupů
- AD vstupy: 4 cesty, 16bitové vysoké rozlišení, rozsah -10V až +10V
- PWM výstupy: 2 skupiny, frekvenční rozsah 0~30 kHz, přesnost 1 %
- Řízení laseru: Rozhraní s externím kapacitním zesilovačem pro EtherCAT typ kapacitního řízení výšky
Teplota
- Provozní rozsah: 0° C až +80° C
Pracovní prostředí
- Atmosférický tlak: 0,096 MPa až 0,106 MPa
- Relativní vlhkost: 0 až 70 % (bez kondenzace)
Požadavky na napájení
- EPC-2000: 24V stejnosměrný proud (široký rozsah napětí 9-36V)
- EDS-3000: 24V stejnosměrný proud
Specifikace součástí
- Síťová karta: Gigabitová síťová karta, 2× porty
- USB: USB 2.0, 4× porty; USB 3.0, 2× porty
- Úložné zařízení: 2,5″ pevný disk, 1× slot; MSATA, 1× slot
- Provozní teplota okolí: Rozsah -20℃ až 60℃
- Vlhkost okolí: Rozsah vlhkosti 5 % až 95 %
- Displej: Podpora HDMI a VGA
- Napájení: Široký rozsah napětí 9-36V
- Rozměry: 181,7 mm × 126,5 mm × 54 mm
