FSCUT3000DE je řídicí systém EtherCAT pro stroje na řezání trubek. Ve srovnání s jinými systémy na řezání trubek na trhu má výhody v podobě zvýšení efektivity řezání, podpory různých fazetových úprav a zajištění stability řezání.
Porovnání modelů
| Funkce/Model | 3000DE-A | 3000DE-H | 3000DE-M |
|---|---|---|---|
| Kompatibilní software | TubePro | TubePro | TubePro |
| Scéna použití | Jednotlivé tažení sklíčidlem | Jednotlivé sklíčidlo tažení + fazetování | Dvojitý sklíčidlo pro trubky i plechy |
| Přiblížení | – | – | ☆ |
| Automatické podávání | ☆ | ☆ | ☆ |
| Speciální centrování oceli | – | – | ☆ |
| Vyhýbání se | ☆ | ☆ | ☆ |
| Fazetování | – | ☆ | – |
| Podpora následujícího | ☆ | ☆ | – |
| Pro trubky i plechy | – | – | ☆ (CypcutE) |
| Rozšířené IO + nastavení výšky | 4566E | 4566E | 4566E |
Vlastnosti
| Obrázek | Název funkce | Popis & Výhody |
|---|---|---|
|
Třídit podle strany |
Snižte rotace, zvyšte efektivitu.
Ve srovnání, třídění podle stran efektivně snižuje rotace. |
|
|
Řezání zkosení (volitelné) |
Usnadňuje svařovací proces.Podporovány jsou sedlové, K-tvarované, Y-tvarované, V-tvarované a X-tvarované zkosení. |
|
|
Centrovací kolo |
Udržujte stabilní řezání.Trubky pevně upnuté centrovacím kolem, udržovány stabilní pro přesný řez. |
|
|
Prevence vynechaného řezu |
Monitorování délky ocasu v reálném čase pro prevenci vynechaného řezu. Monitorování délky ocasu v reálném čase senzorem pro prevenci vynechaného řezu. |
|
|
Jednočelisťové inteligentní tažení |
Samo-přizpůsobená délka trubky pro flexibilní tah materiálu. Vyvažte délku svorky a vibrace pro nejlepší a efektivní výkon. |
|
|
Flycut |
Generujte řeznou čáru flycut pro efektivní řezání. Méně změn rychlosti řezání při řezání náročných tvarů. |
Software pro řezání trubek TubePro
| Funkce/Vlastnost | Popis | Obrázek |
|---|---|---|
| Automatické centrování | Používá data osy Z pro úpravy v reálném čase, zajišťující vysokou přesnost při obrábění. | |
| Režimy zpracování | Nabízí „režim obrobku“ pro předřezané trubky a „plovoucí režim“ pro úpravy za chodu. | |
| Sedmiosý posuv | Podporuje tříčelisťové sedmiosé stroje pro efektivní využití materiálu a snížení odpadu. | |
| Podpůrný rám | Přizpůsobitelný rám pro dlouhé trubky s bezpečnostními alarmy a možností automatického vysypávání materiálu. | |
| Technika rohu | Specializovaná nastavení pro lepší řezy v rozích trubek. | |
| Řízení osy Z | Pokročilé řízení pro lepší přesnost řezání, zejména v rozích. | |
| Rychlý skok žáby | Maximalizuje efektivitu řízením zdvihu osy Z během nečinného pohybu. | |
| Různá podpora řezání | Zpracovává standardní trubky a speciálně tvarované oceli, zajišťuje přesné centrování. |

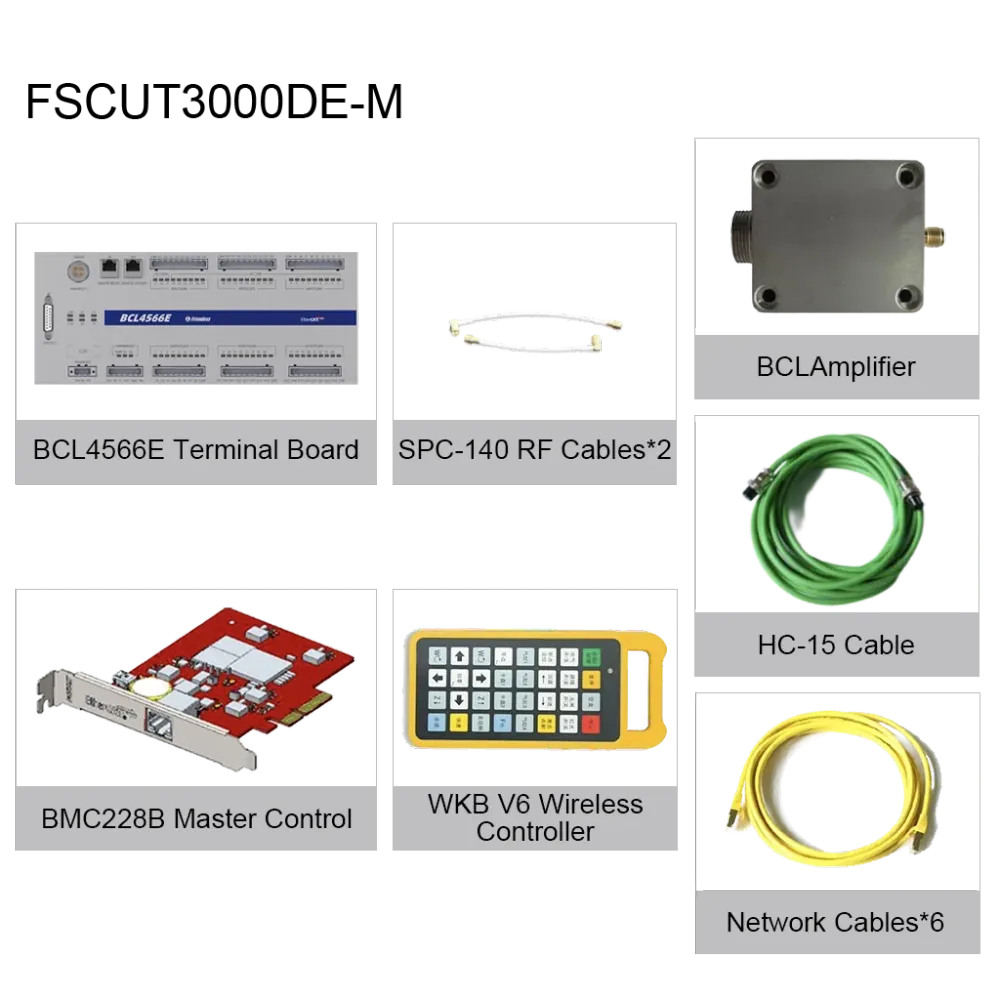

Komponenty
|
BMC2283 řídicí karta (Množství:1) |
SPC RF kabel (Množství:2) |
BCL4566E terminálová deska (Množství:1) |
|
WKB V6 (Množství:1) |
Zesilovač (Množství:1) |
HC 4-žilový kabel (Množství:1) |
|
LAN kabely (3000DE-H) LAN-0 3X (Množství:4) LAN-1X (Množství:1) LAN-3X (Množství:1) |
||
3D FSCUT průvodce výběrem
|
|
Ekonomický |
Standardní
