1. Přehled
Řídicí jednotka řezání FSCUT9100 EtherCAT je navržena pro středně až vysoce výkonné 2D řezání zkosení. Nabízí efektivní, uživatelsky přívětivou mechanickou kalibraci, přesnou kompenzaci a schopnosti vkládání zkosení, což ji činí ideální pro zpracování plechu.
2.Aplikace produktu
Dodatečné zkosení: Podporuje dodatečné řezání zkosení po 2D řezání, optimalizuje využití materiálu a snižuje odpad.
Úprava zkosení: Podporuje různé typy zkosení včetně V/Y/X/K zkosení, stejně jako speciální gradientní zkosení jako horní-kruh-dolní-čtvercové zkosení. Možnosti kontinuálního řezu a přerušované dráhy nástroje se přizpůsobují různým potřebám řezání a zvyšují efektivitu kreslení.
Bevel Nesting: CypNest se bezproblémově integruje s CAD, Tekla a Tribon (AM) pro import dílů, úpravu zkosení a smíšené vkládání zkosených dílů, čímž zjednodušuje celý proces.
Řezání na vypouklé hlavě: Podporuje řezání otvorů na vypouklých hlavách, běžně používaných v tlakových nádobách a větrné energetice.
Korekce deformace: Kompenzuje deformaci desky, zajišťuje vysokou přesnost řezání.
Kalibrace vidění: Rychle sbírá přesné parametry modelu jedním kliknutím, což umožňuje kalibraci bez závislosti na mechanických úpravách během následné údržby.

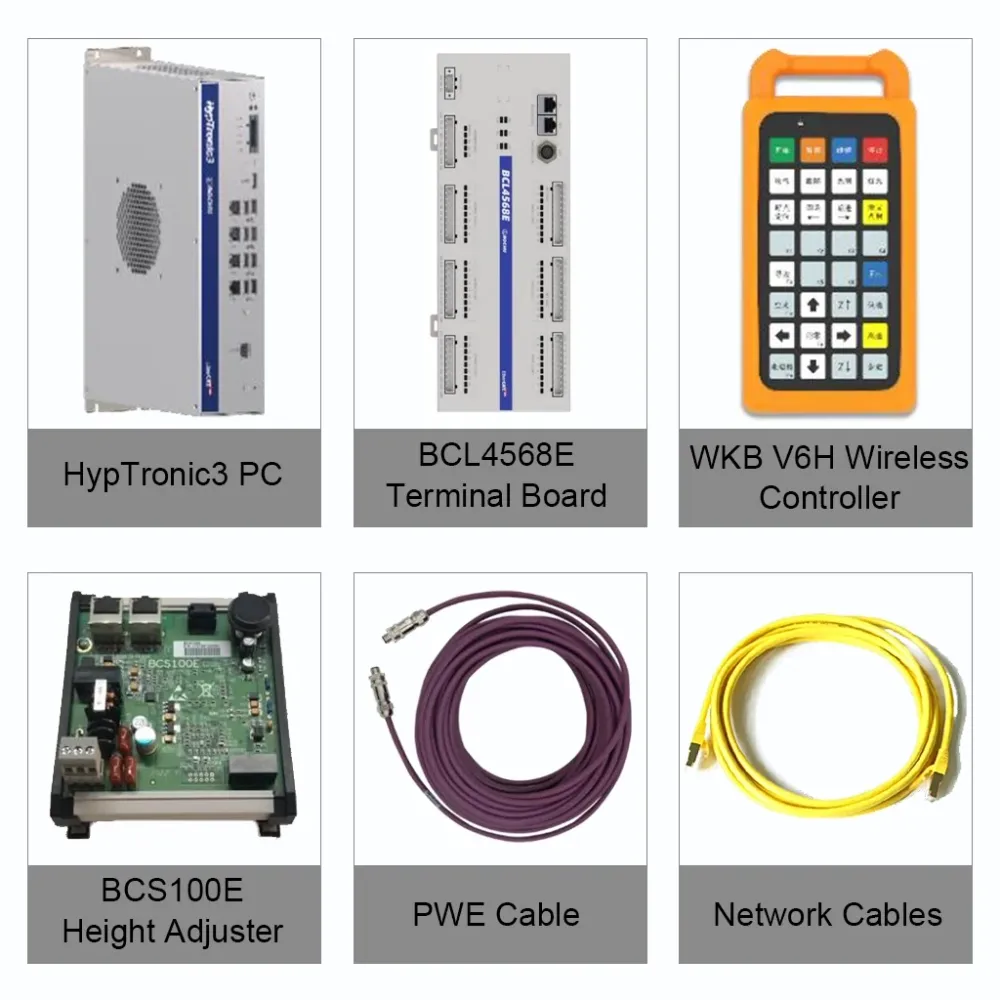

3.Součásti
| HypTronic3 CNC Host(1 jednotka) | BCL4568E(1 ks) | WKB-V6H(1 ks) |
| PWE (1 kus) | Síťový kabel (několik) | |
4.BCL4568E Technické parametry
|
Modul |
Množství |
Popis |
Poznámky |
|
Napájení |
/ |
24V DC/6A |
|
|
DA |
4 |
0-10V, 12bit, přesnost 50mV |
|
|
PWM |
2 |
5V a 24V, přesnost 5kHz 0,3% |
Podpora až do 50kHz, 3% |
|
Obecný výstup |
24 |
24V vysoká úroveň<br>1. Výstupní proud jednoho kanálu nepřesahuje 0,7A<br>2. Celkový výstupní proud nepřesahuje 2,5A |
|
|
Speciální vstup |
27 |
IN1-IN24, platná nízká úroveň, rozsah 0~15V<br>IN25-IN27, platná vysoká úroveň, rozsah 24~8V |
Nízká úroveň: Neplatný rozsah 19~24V<br>Vysoká úroveň: Neplatný rozsah 0~4V |
|
Provozní prostředí |
/ |
Teplota: 0℃~60℃ |
|
|
Provozní prostředí |
/ |
Vlhkost: 10%~90%RH (bez kondenzace) |
|
|
Rozměry |
/ |
300mm x 123 x 34mm |
|
|
Hmotnost |
/ |
913g |
Vlastnosti Bochu (FSCUT) Flat Cutting System
